带升降插入结构的塑料注塑模具设计

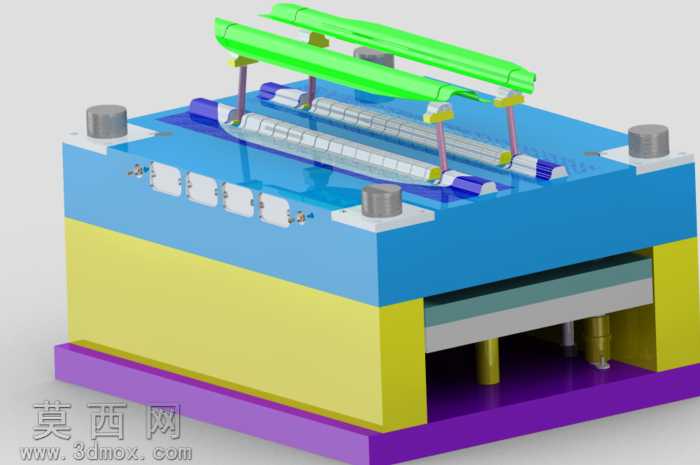

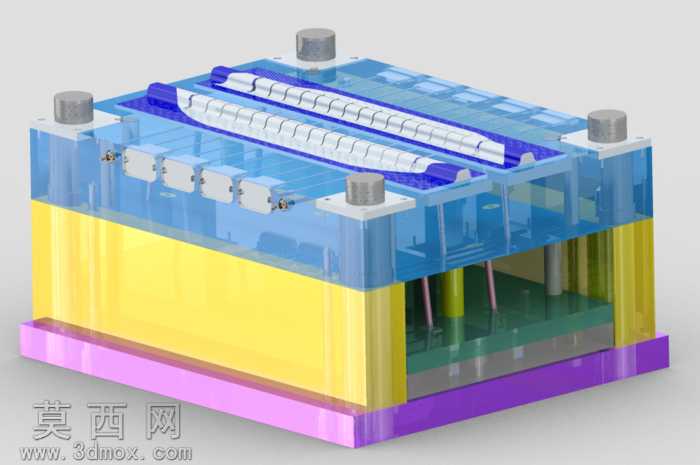

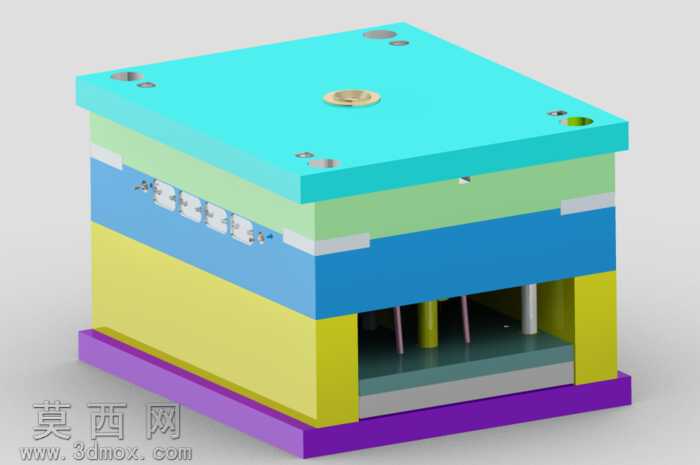

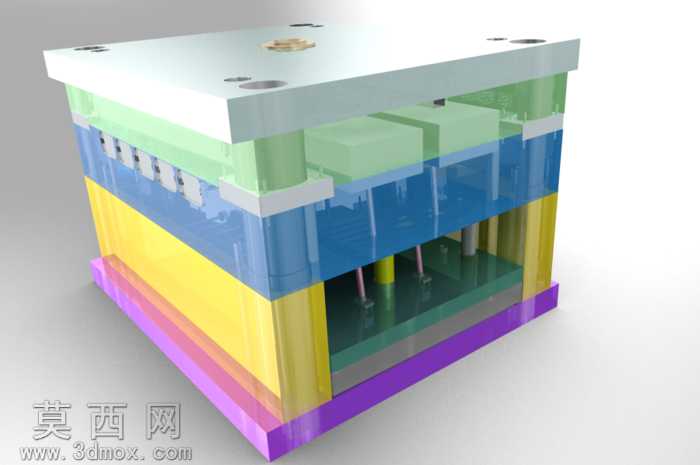

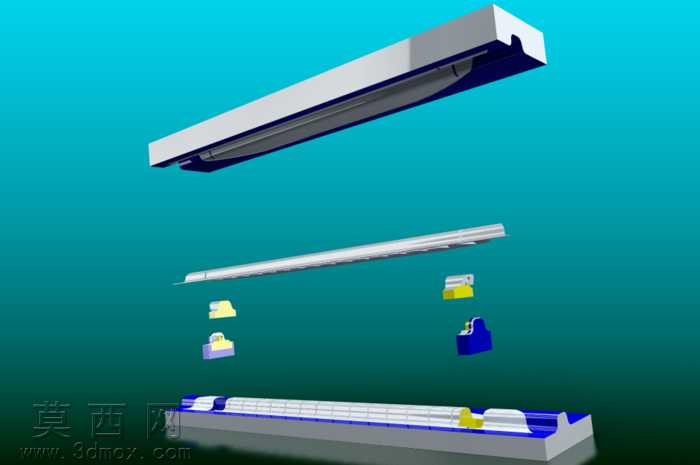

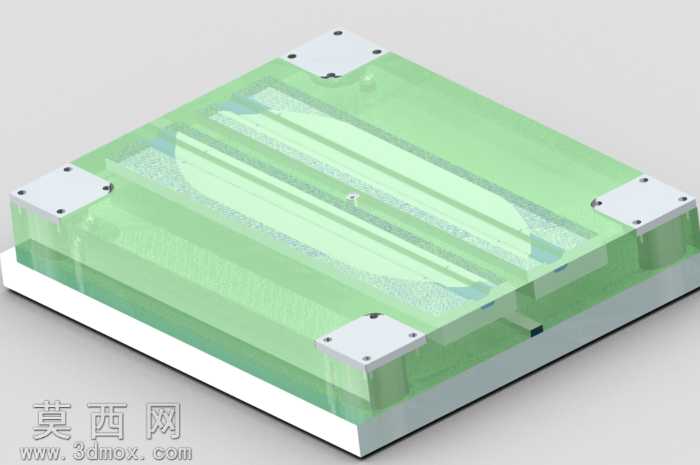

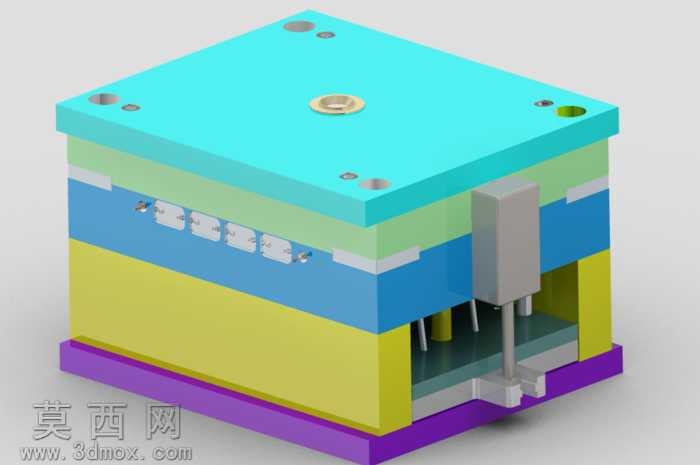

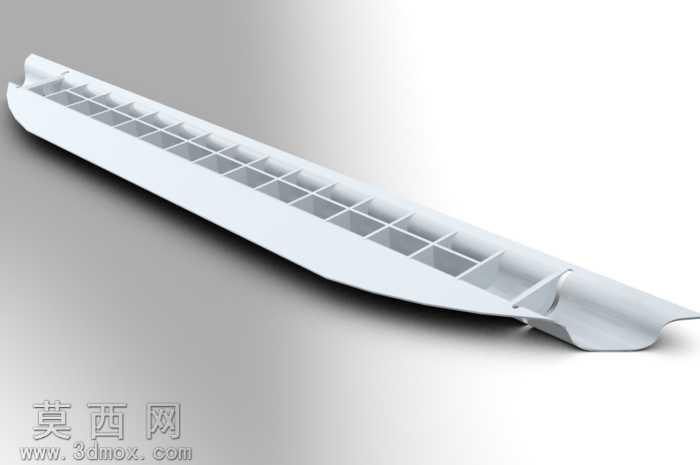

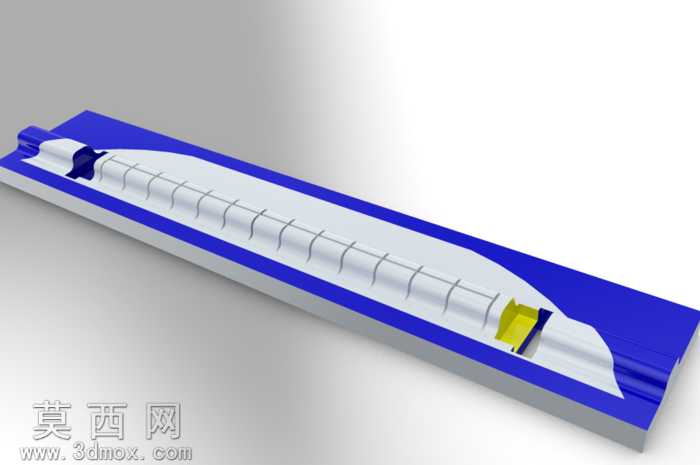

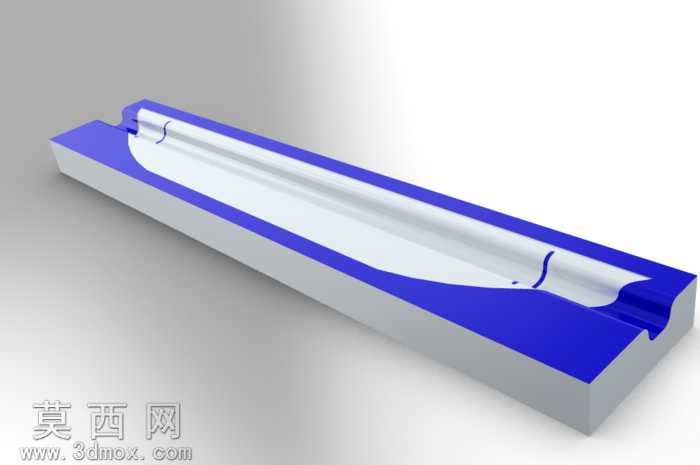

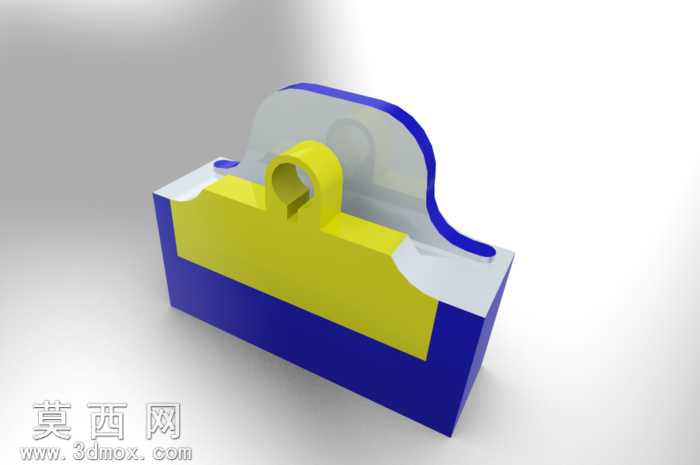

本作品为塑料组件成型用注塑模具三维设计成果，建模阶段采用分层装配的构建逻辑，将整套模具拆解为上模固定板、定模板、动模板、支承板、垫块、下模固定板等标准模架层级，同时整合了升降器与插入式成型组件两类核心功能结构。建模过程中对各板件的定位孔、导柱导套配合位、紧固螺丝过孔做了精准的参数化约束，保证各部件装配时无干涉错位，开合模行程的运动仿真可完整实现预期动作逻辑。渲染阶段采用分层赋色方案区分不同功能模块：上模固定板使用亮青色哑光材质模拟调质钢材的表面质感，定模板、动模板分别采用浅绿、宝蓝色材质做层级区分，升降机构的承托部件使用明黄色材质突出功能区域，底部基座采用紫色材质做视觉收束，插入式成型组件采用银灰色金属质感材质，还原模具加工后真实的金属表面反光效果，各部件的边缘做了微小倒角处理，避免尖锐棱角带来的视觉失真。结构设计上，升降器组件承担开模后顶出塑件的功能，插入组件则负责成型塑件的内侧倒扣结构，无需额外设计复杂的侧向抽芯结构，有效简化了模具整体复杂度；设计思路围绕小型塑料件的量产需求展开，在保证成型精度的前提下尽可能压缩模架整体尺寸，流道、浇口的位置设置在塑件非外观面区域，避免后续二次加工修整浇口痕迹，冷却水路的排布沿成型区域均匀分布，可保证注塑过程中模温均衡，减少塑件翘曲变形的概率，整套模具的各零部件均可对应标准加工工艺，具备实际投产的可行性。
