三通塑料球阀三维结构设计作品

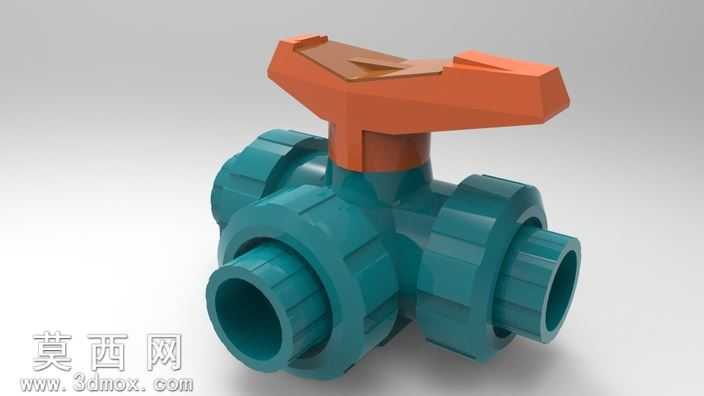

本作品为三通式塑料球阀的三维结构设计，建模过程围绕民用给排水、小型化工流体管路的三通换向控制需求展开，整体采用对称式结构布局，完整还原了三通球阀的核心功能结构与外观细节。建模阶段首先完成流体通路主体的构建，三个呈T型分布的连接端均设计为带防滑棱的活接结构，活接外圈的多道竖向防滑棱经过圆角处理，既保证实际使用时手动旋拧的摩擦力充足，也避免尖锐棱角带来的操作安全隐患，连接端内部的承插接口尺寸符合常规塑料管路的对接标准，可直接匹配对应规格的塑料管材。阀体主体采用等壁厚设计，在保证结构强度的同时控制整体重量，适配低压流体输送的使用场景。阀芯部分采用球形通孔结构，建模时精准控制通孔直径与管路通径一致，减少流体通过时的阻力损失，阀芯与阀体的配合面预留了合理的密封安装间隙，为实际生产中的密封圈装配留出公差空间。顶部的操作手柄采用蝶形扁平结构，手柄表面设置了指向标识，可直观反馈阀芯的导通方向，手柄与阀杆的连接部位做了加强筋结构设计，避免手动操作时受力断裂，手柄与阀体的连接位置设置了限位结构，可将手柄的旋转角度限制在90度范围内，匹配球阀全开、全关以及通路切换的操作逻辑。材质渲染阶段，阀体与活接部件采用深青绿色硬质塑料材质，调整材质的粗糙度参数模拟UPVC管材的半哑光质感，表面添加细微的塑料成型纹理，还原真实注塑件的表面效果；操作手柄采用橙红色工程塑料材质，与阀体形成鲜明的色彩区分，便于操作人员快速识别操作部件，手柄边缘做了高光倒角处理，模拟注塑件的脱模倒角质感；金属部件仅在阀杆连接位置做了细微的金属质感点缀，符合全塑料球阀的材质构成。整体建模严格遵循塑料球阀的生产工艺逻辑，所有结构均考虑了注塑成型的拔模角度，无倒扣、壁厚不均等不利于生产的结构问题，各部件的装配关系清晰完整，可直接用于产品结构验证、3D打印样件制作以及产品宣传渲染图输出，能够帮助设计人员快速完成三通塑料球阀的方案迭代，也可作为管路系统设计的标准配件模型调用，大幅提升相关项目的设计效率。
