外螺纹连接式迷你小型球阀三维结构设计

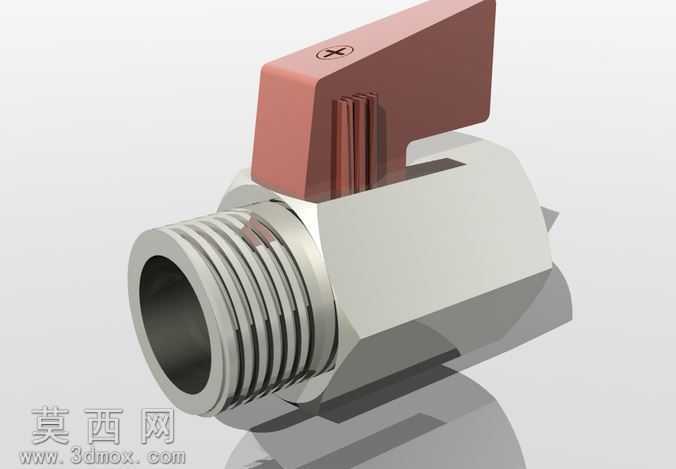

本款球阀三维模型采用主流三维机械设计软件完成全参数化建模，建模过程严格遵循机械设计规范与阀门类产品的通用尺寸标准，从基础草图绘制到特征生成全程保持参数关联，便于后续根据实际管路适配需求调整接口尺寸、通径大小等核心参数。建模阶段首先绘制阀体的主体轮廓草图，通过拉伸、切除特征构建出阀体的六角拧动段与外螺纹连接段，外螺纹部分采用软件螺旋线扫描特征生成，严格匹配标准管螺纹的牙型、螺距与公差要求，保证虚拟模型与实际加工件的尺寸一致性。随后依次构建内部球体密封件、阀杆、操作手柄等独立零件，每个零件单独完成建模后通过装配体环境完成总装，装配过程中添加同轴心、面重合、转动限位等符合实际装配逻辑的配合关系，还原球阀真实的运动约束，可实现阀杆带动球体转动完成通断切换的动作模拟。材质与渲染阶段，针对不同零件的实际应用材质分别赋予对应材质属性：阀体金属部分赋予哑光金属材质，模拟不锈钢或镀锌碳钢的表面质感，调整金属粗糙度、反射率参数还原金属件的细微磨砂质感；操作手柄部分赋予工程塑料材质，添加轻微的漫反射效果模拟塑料件的表面特性；密封件部分赋予橡胶类哑光材质，区分不同功能部件的视觉差异。渲染阶段采用工作室环境光，添加柔和的主光源与辅助补光，避免模型表面出现过曝或死黑区域，清晰展现阀体的棱角结构、螺纹细节以及手柄的防滑纹理设计。结构设计上，这款小型球阀采用侧装式球体结构，外螺纹接口可直接与带内螺纹的管路部件直接连接，六角结构段适配标准扳手拧动，方便现场安装紧固；手柄采用扁平式省力设计，表面增设防滑棱纹，增大操作时的摩擦力，开关操作手感清晰；内部球体采用通孔设计，全开状态下流道无明显阻流结构，可有效降低流体通过时的压力损失，密封结构贴合球体曲面，保证关闭状态下的密封性能。整体设计兼顾了小型化与实用性，结构紧凑无冗余设计，可用于小型流体管路、气动回路等场景的通断控制，模型完整还原了产品的所有结构细节，可用于产品结构验证、安装干涉检查、产品展示渲染等多种场景。
