跳汰机配套专用夹持工装夹具结构

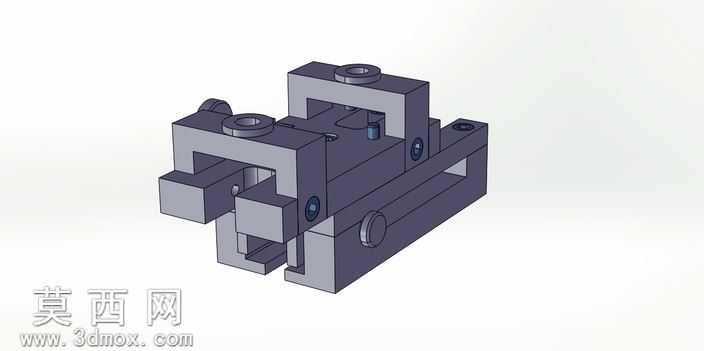

本模型为跳汰机配套使用的专用夹持夹具，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械加工装配的公差配合逻辑，对每一处装配面、定位孔、连接结构都做了精准的尺寸约束，确保模型可直接对接后续的工程图导出与加工生产环节。模型整体采用块体式基座搭配双侧对称夹持臂的结构布局，基座部分设置有贯通式滑槽结构，为夹持臂的位移调节提供稳定的导向支撑，滑槽内壁建模时做了贴合实际滑动摩擦的面处理，还原真实工装的滑动配合间隙。夹持执行部分采用对称式压块设计，压块与夹持臂之间通过圆柱销实现铰接连接，可在夹持过程中自适应贴合被夹持工件的表面，避免硬接触造成的工件表面损伤，同时提升夹持的接触面积与锁紧稳定性。模型的锁紧调节结构采用侧置旋钮式螺杆设计，螺杆与基座上的螺纹孔做了精准的螺旋配合建模，转动旋钮即可带动双侧夹持臂同步收拢或张开，实现对工件的快速装夹与松脱，螺杆端部设置有限位挡圈结构，可防止调节过程中螺杆脱出基座，提升夹具的使用可靠性。顶部的两个定位凸台设置有同轴的安装孔，可用于夹具整体在跳汰机工作台面上的定位固定，确保夹具安装后与设备工位的同轴度、位置度符合生产作业要求。渲染环节采用金属哑光材质模拟实际工装的铸铁加工质感，对销钉、螺杆等外露标准件做了金属亮面的材质区分，通过环境光漫反射设置突出结构的层次感与装配关系，清晰展现每一处零件的装配逻辑与功能分区。设计过程中充分考虑跳汰机作业时的振动工况，整体结构做了加厚加强处理，关键受力部位的壁厚均做了冗余设计，避免长期受振动冲击出现结构变形或夹持松动的问题，同时兼顾夹具的操作便捷性，无需额外辅助工具即可手动完成工件的装夹锁紧，适配跳汰机作业过程中频繁更换工件的使用需求，整体结构紧凑无冗余设计，所有零件均采用常见机械加工工艺即可完成生产，具备较高的实际落地应用价值。
