SolidWorks草图插入参考图片建模操作演示

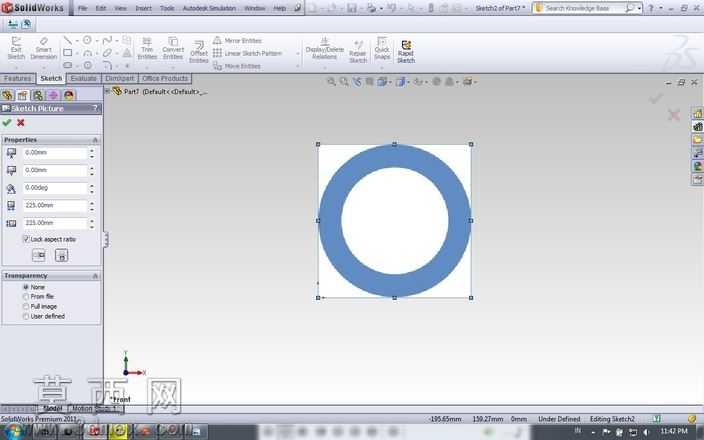

本次演示围绕SolidWorks环境下的草图图片插入操作展开，核心是讲解如何在二维草图平面中导入外部参考图片，辅助完成规则环形类零件的轮廓描摹与建模工作。操作起始于新建零件文件后选定前视基准面进入草图编辑状态，通过软件自带的草图图片插入功能，将提前准备好的蓝色环形参考图导入当前草图平面，导入过程中可通过左侧属性面板调整图片的缩放比例、旋转角度与透明属性，确保图片的环形轮廓与草图坐标系原点对齐，中心位置与坐标原点重合，为后续的轮廓提取提供精准的定位基准。在图片属性调整环节，可通过透明度滑块设置合适的图片显示透明度，避免参考图片遮挡后续绘制的草图线条，同时可锁定图片的长宽比例，防止调整尺寸时出现环形轮廓变形的问题。完成图片定位与属性设置后，即可以导入的环形图片轮廓为参考，使用圆绘制工具分别描摹环形的外圆与内圆轮廓，通过智能尺寸标注功能，对照参考图片的比例设定内外圆的直径参数，快速得到与参考图一致的环形截面草图。这种借助参考图片进行草绘的建模方式，能够大幅降低复杂轮廓零件的草图绘制难度，尤其适用于带有不规则曲线轮廓、需要复刻实物外形的建模场景，无需手动测算轮廓上的大量点位坐标，仅需通过描摹参考图片即可快速得到精准的草图轮廓。在完成环形截面草图绘制后，可退出草图环境使用拉伸凸台特征，设定合适的拉伸深度即可生成对应的环形实体零件，整个操作流程逻辑清晰，从图片导入、定位调整、属性设置到轮廓描摹、特征生成的每一步都具备较强的可操作性，能够帮助建模人员快速掌握草图图片插入的实用技巧，提升复杂外形零件的建模效率，减少草图绘制阶段的重复调整工作，保障建模轮廓与参考目标的一致性。
