SolidEdge简易弹簧实体建模设计教程

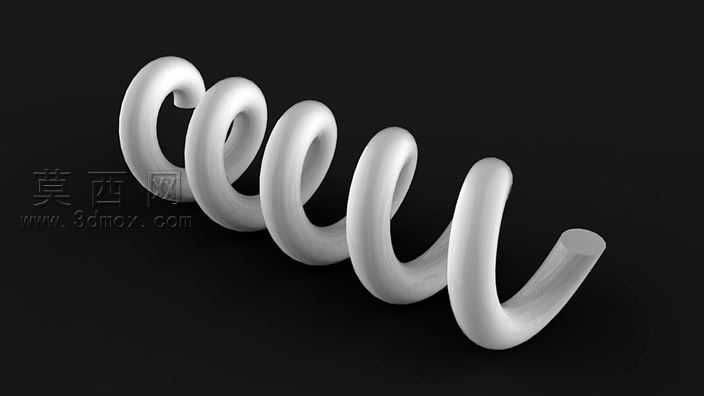

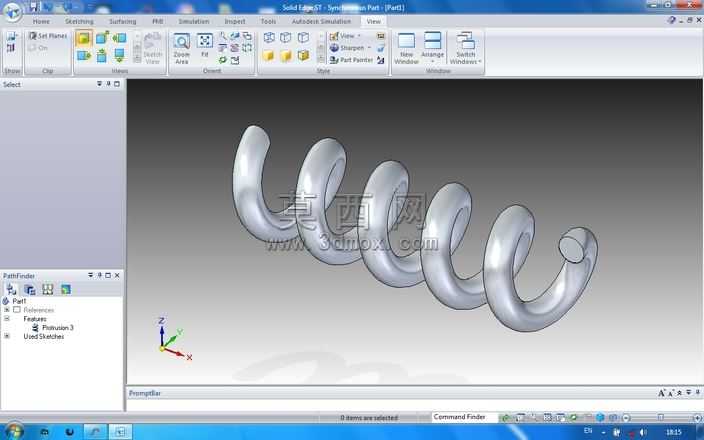

本作品是针对入门级三维建模学习者打造的简易弹簧实体建模教学案例，采用SolidEdge软件完成全流程设计，核心目标是帮助初学者快速掌握扫掠特征、螺旋路径生成、实体边缘处理的基础操作逻辑。建模初期首先梳理弹簧的核心结构参数：确定弹簧的有效圈数、中径、簧丝直径三大核心尺寸，本案例采用常规小尺寸弹簧参数，簧丝截面为标准圆形，螺旋升角适配常规压缩弹簧的力学特性，整体结构无额外挂钩、磨平端等复杂附加结构，聚焦基础螺旋实体的生成逻辑。建模第一步先在软件的草图环境中绘制簧丝的圆形截面，严格约束截面直径尺寸，确保截面轮廓闭合无断点，为后续扫掠特征提供合格的剖面基础；第二步调用螺旋线生成命令，选定弹簧中心轴线作为螺旋路径的参考基准，输入预设的圈数、螺距、中径参数，生成连续平滑的螺旋引导路径，过程中需要注意螺旋路径的起点与截面草图的位置对应关系，避免后续扫掠出现剖面错位、扭曲的问题。第三步执行扫掠特征操作，将预先绘制的圆形截面沿螺旋引导路径进行扫掠，生成基础的螺旋弹簧实体，此时需要检查实体表面是否存在褶皱、破面等问题，若出现异常则返回调整螺旋路径的平滑度参数与截面的约束状态。完成基础实体生成后，重点处理弹簧两端的固体边缘：对弹簧首尾两端的簧丝端面进行倒圆角处理，消除尖锐的棱边，同时匹配真实弹簧的端部过渡形态，避免边缘应力集中的问题，也让实体外观更贴近工业实际使用的弹簧产品。材质渲染阶段选用金属哑光钢材材质，调整材质的反光度与粗糙度参数，还原弹簧钢的真实金属质感，同时添加环境光与定向光源，让弹簧螺旋曲面的光影过渡自然，清晰呈现每一圈簧丝的轮廓形态与曲面弧度。整个建模流程逻辑清晰，没有复杂的参数化关联与高级特征调用，所有操作均为三维机械建模的基础命令，学习者可以通过该案例快速理解螺旋类零件的建模思路，掌握扫掠特征的使用技巧与实体边缘的基础处理方法，为后续创建更复杂的弹性元件、异形螺旋类零件打下扎实的操作基础。
