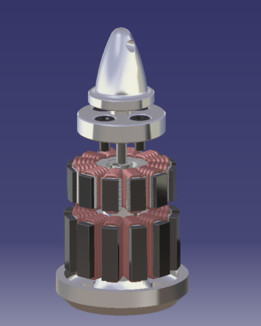

四旋翼直升机配套电动发电装置结构

这款电动发电装置主要适配小型四旋翼直升机的机载动力配套场景，在飞行器动力系统中承担双重职能，既可以作为驱动旋翼运转的动力输出单元，也能在特定工况下完成动能到电能的转换，为机载航电设备、备用储能单元补充电能，解决小型旋翼飞行器长航时作业下的电能冗余问题。从实际使用场景来看，这类装置常应用在植保作业、航空测绘、电力巡线类的小型旋翼无人机上，这类作业场景往往要求飞行器具备更长的滞空时间，同时对动力单元的重量、体积有严格限制，不能占用过多有效载荷空间。设计过程中优先考虑了机载安装的边界限制，整体结构采用同轴布局，将动力输出端与发电绕组整合在同一壳体内，减少了分体式结构带来的额外连接部件重量，壳体外形做了圆弧过渡处理，避免安装后在飞行器飞行过程中产生额外的气动阻力，安装孔位采用对称分布设计，可直接适配多数小型四旋翼飞行器的中心安装板位，不需要额外设计转接支架，降低整机改装的结构复杂度。功能特性上，装置的动力输出轴做了双轴承支撑设计，能承受旋翼运转带来的径向交变载荷，避免长时间飞行后轴系出现偏磨问题，发电绕组与动力转子采用磁隙优化设计，在保证发电效率的同时，不会额外增加动力输出的阻力矩，不会过度消耗主电池的电能储备。结构设计阶段充分考虑了机载工况的振动特性，内部绕组的固定方式采用灌封加卡扣双重固定，能抵御旋翼高速旋转带来的持续高频振动，避免内部线路出现松脱故障。接线端采用侧出式布局，预留的接线长度可直接连接飞行器的电调与电源管理模块，走线方向贴合飞行器中心板的布线槽，不会出现线束干涉旋翼运转的问题。装置的整体外形尺寸控制在适配小型四旋翼的安装范围内，径向尺寸不会超出中心板的安装边界，轴向高度预留了与飞控模块的安装间隙，不会叠加过高的整机重心，保障飞行器飞行过程中的姿态稳定性。在散热结构设计上，壳体表面预留了轴向通风槽，飞行过程中产生的迎面气流可直接通过通风槽带走绕组工作产生的热量，不需要额外加装散热风扇，进一步降低了装置自重与电能消耗。
