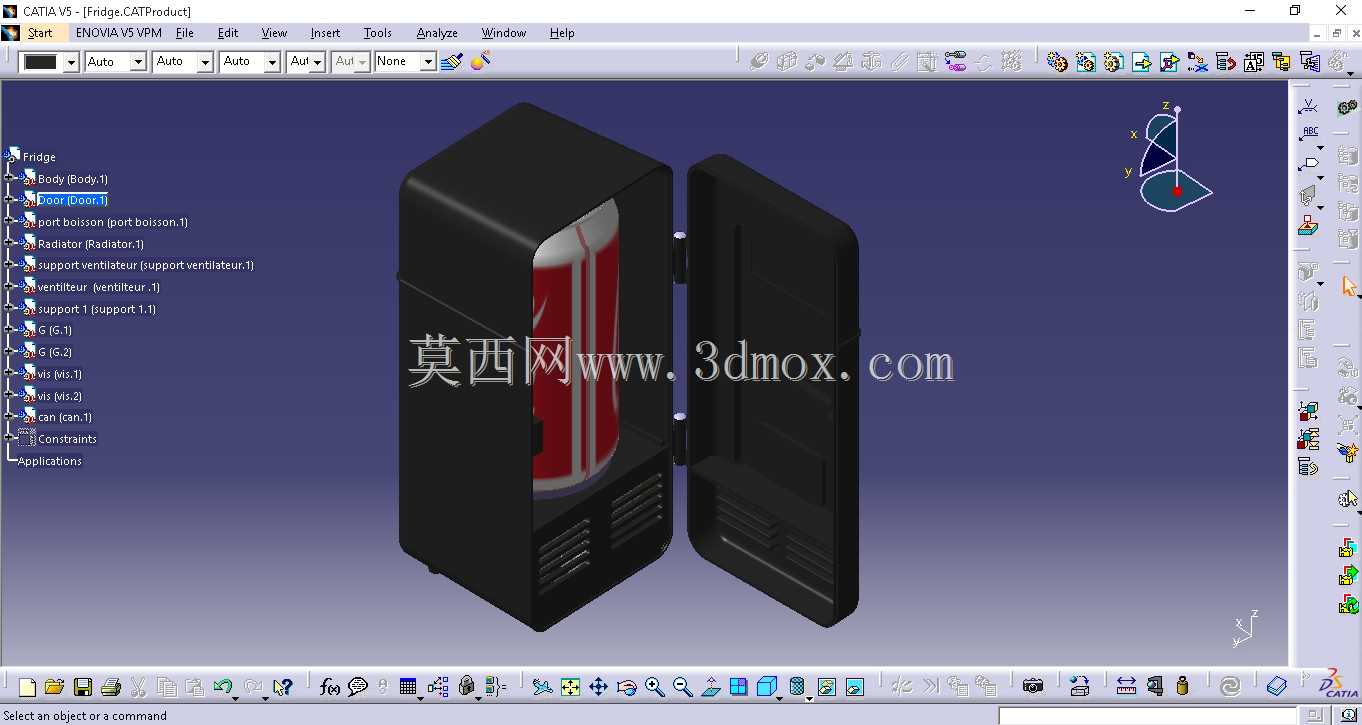

迷你USB制冷小冰箱结构设计

　　这款小型制冷装置主打桌面近场使用场景，适配个人工位、车载副驾、宿舍床头这类狭小空间的低温储物需求，区别于传统大容量家用冰箱的全域制冷逻辑，它的核心定位是满足单人次小容量饮品、小件护肤品的短时低温存放，不需要承担整屋食材储备的功能，因此在结构设计上做了大量针对性的轻量化调整。从功能实现逻辑来看，它采用半导体制冷片作为核心制冷元件，摒弃了传统压缩机制冷的复杂管路与冷媒循环结构，不需要预留压缩机安装位与冷媒灌注工艺空间，整体结构可以做的非常紧凑，同时工作过程无机械振动、运行噪音极低，完全适配办公场景下对静音的要求，不会干扰周边人员的正常工作。制冷端直接贴合内胆金属壁面，通过铝制均热板把冷量均匀传导到内胆腔体内部，

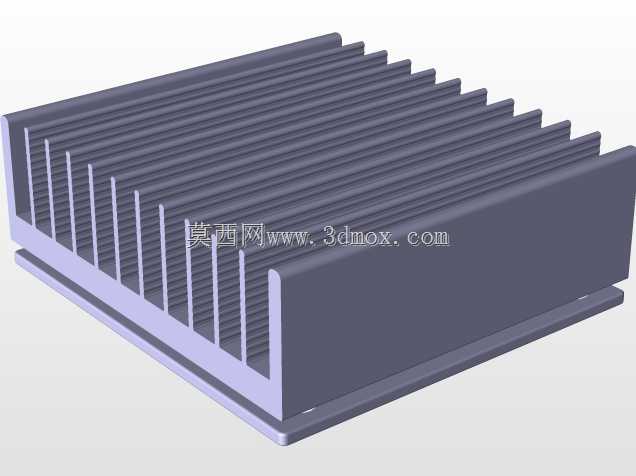

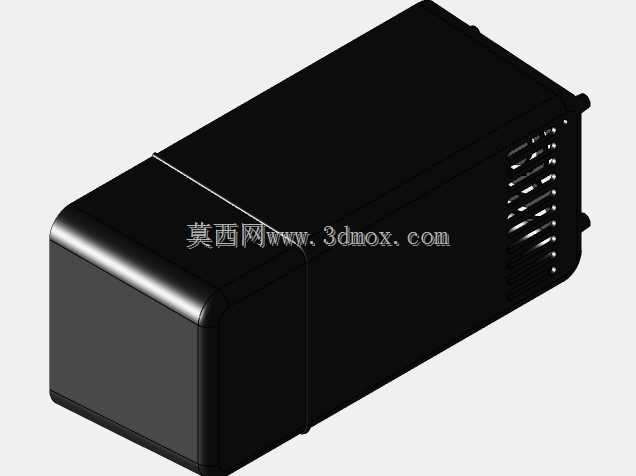

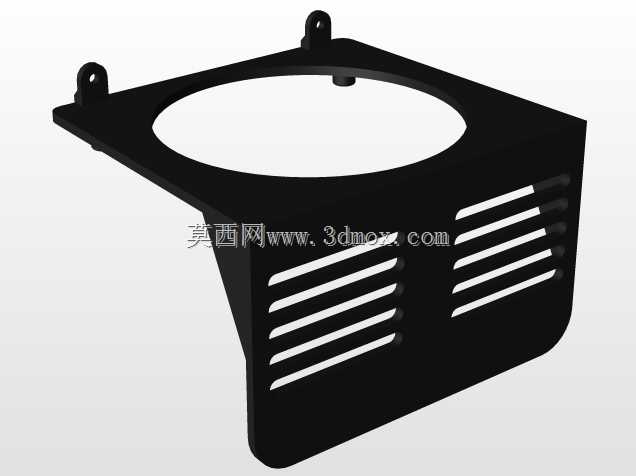

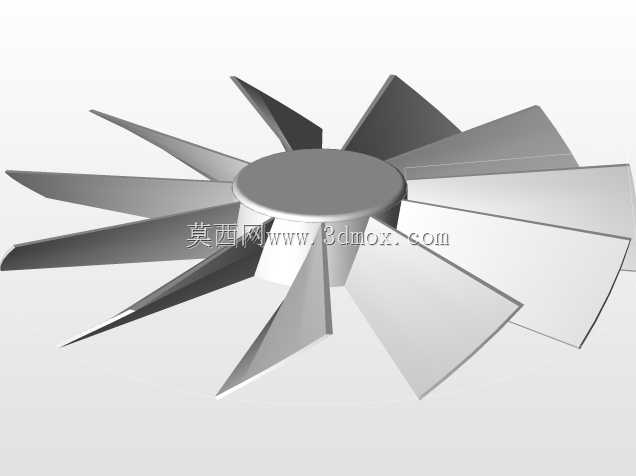

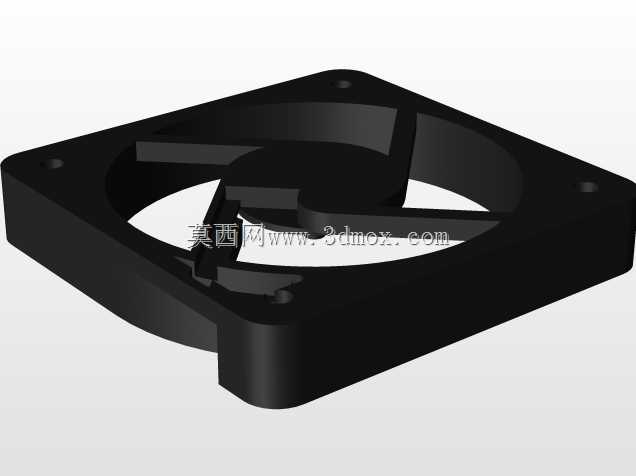

　　热端则搭配小型轴流风扇配合散热鳍片把热量导出到设备外部，风道设计采用侧进后出的走向，避免热风直吹使用者，同时预留了足够的散热通风间隙，即便长时间连续运行也不会出现热堆积导致的制冷效率衰减。外形设计上参考了常见罐装饮品的尺寸边界，内胆腔体刚好可以容纳单罐330ml标准易拉罐，同时预留少量余量放置巧克力、口红这类需要低温存储的小件物品，整体外轮廓尺寸控制在巴掌大小，占用桌面面积不超过一个常规鼠标垫的四分之一，重量控制在一公斤以内，方便用户在不同使用场景之间随手转移，不需要额外的固定安装结构，放置在平整台面即可正常使用。结构拆分来看，整体分为外壳防护层、保温填充层、金属内胆、制冷模组、散热风道、供电接口六个核心部分，

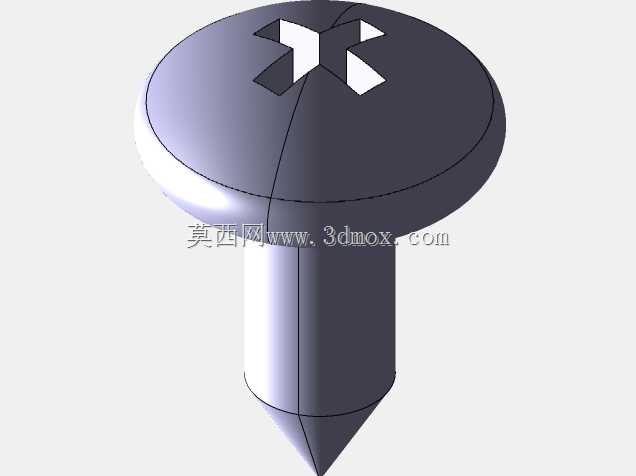

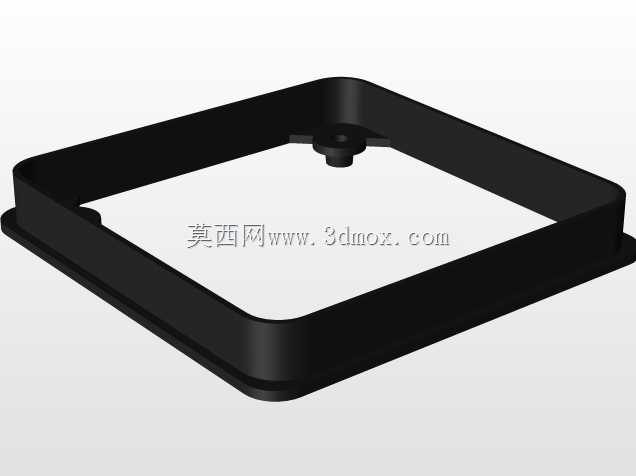

　　外壳采用ABS注塑成型，表面做哑光磨砂处理，避免日常使用留下指纹划痕，接缝处采用卡扣加少量螺丝的固定方式，既保证装配精度，也方便后期拆解维护制冷模组；保温层填充在外壳与内胆之间的空腔内，采用发泡聚氨酯材料，厚度控制在10mm左右，在控制整体外形尺寸的前提下尽可能减少冷量流失，保证腔体内部的温度稳定；供电部分采用标准USB-A接口输入，兼容常见的电脑USB口、充电宝、车载USB充电口等常规5V供电场景，不需要专用的电源适配器，进一步提升了设备的场景适配性。设计过程中重点平衡了制冷效率与体积限制的矛盾，没有盲目追求过低的制冷温度，而是把腔体稳态温度控制在5-8摄氏度的区间，刚好满足冷饮的最佳饮用温度需求，同时把整机功耗控制在10W以内，

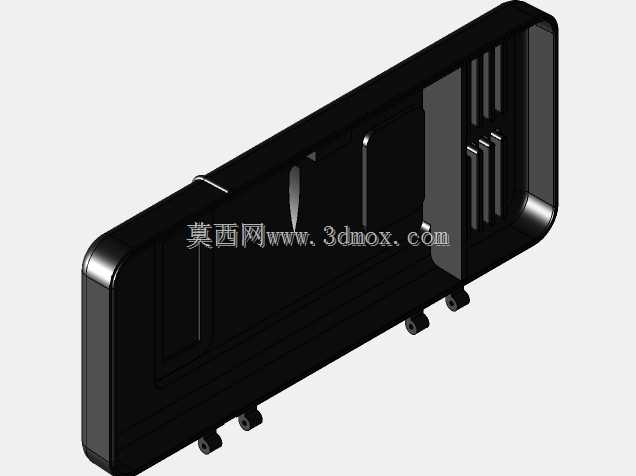

　　不会给供电端带来过大的负载压力，即便是插在笔记本电脑的USB口上也不会影响电脑的正常供电。细节结构上，门体采用侧翻式开启结构，门封处加装软质硅胶密封条，关闭时可以紧密贴合内胆口沿，减少冷量泄漏，门体转轴处做了限位结构，开启角度最大到120度，避免开门时过度翻转碰倒周边桌面物品；底部加装四个小块硅胶防滑垫，既可以增大与桌面的摩擦力防止设备滑落，也能垫高底部留出进风间隙，保证底部进风的通畅。在结构建模过程中，所有配合面都预留了合理的公差间隙，注塑件的拔模角度统一设置为1.5度，避免生产过程中出现粘模问题，制冷片与内胆、散热鳍片的贴合面都预留了导热硅脂的涂覆空间，保证冷量与热量的传导效率，供电线路的走线槽做在外壳内壁的加强筋之间，避免线路与散热鳍片直接接触出现高温老化问题，同时内部走线做了卡扣固定，防止搬运过程中线材移位干涉风扇转动。这类小型制冷设备的结构设计核心不在于追求极致的性能参数，而是在有限的体积、供电、成本约束下，精准匹配目标场景的实际使用需求，把每一处结构空间都利用到对应功能上，没有冗余的结构设计，所有的造型曲面都服务于内部元件的布局与风道的走向，不会为了外观造型牺牲功能的实用性。
