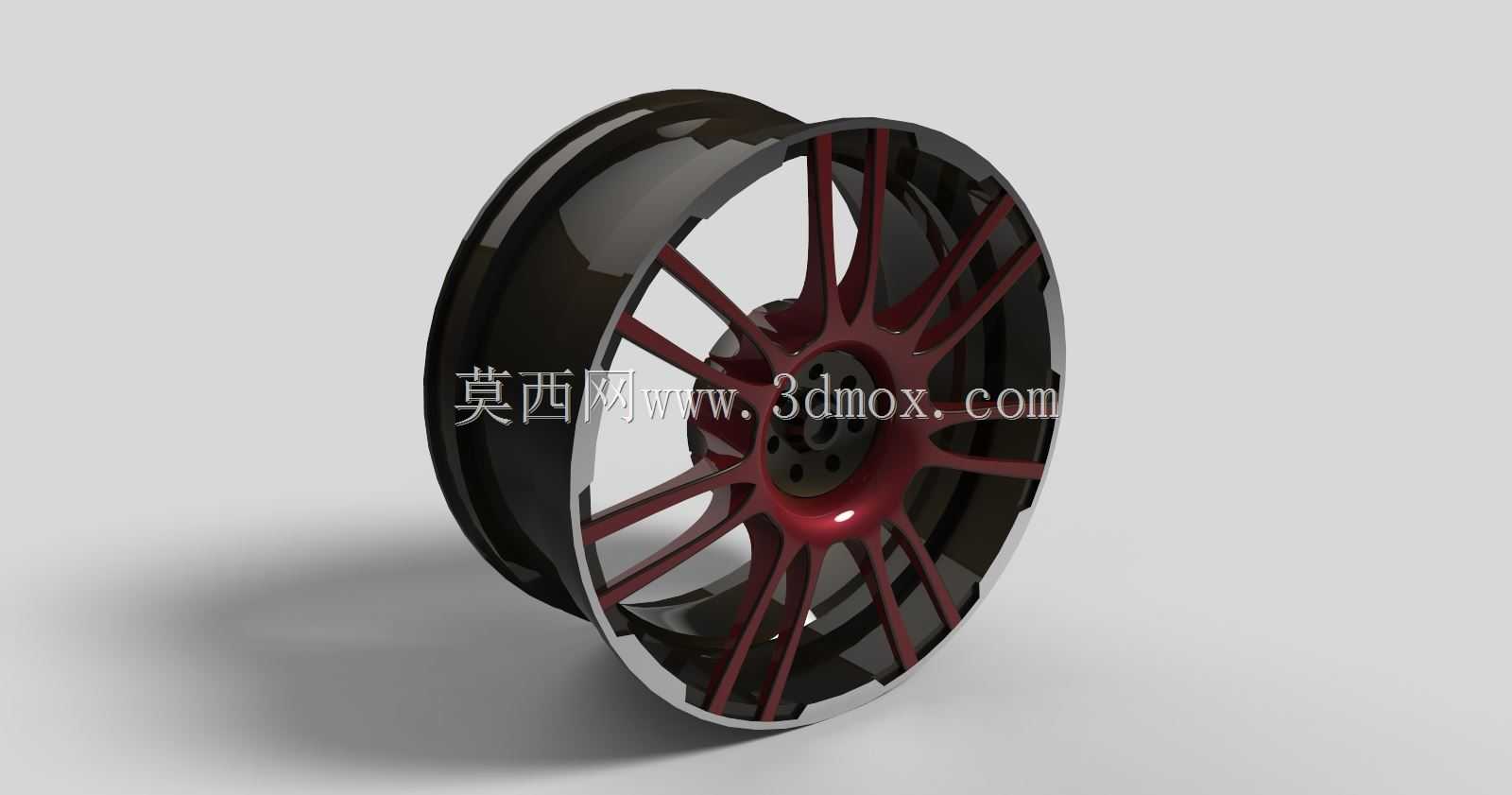

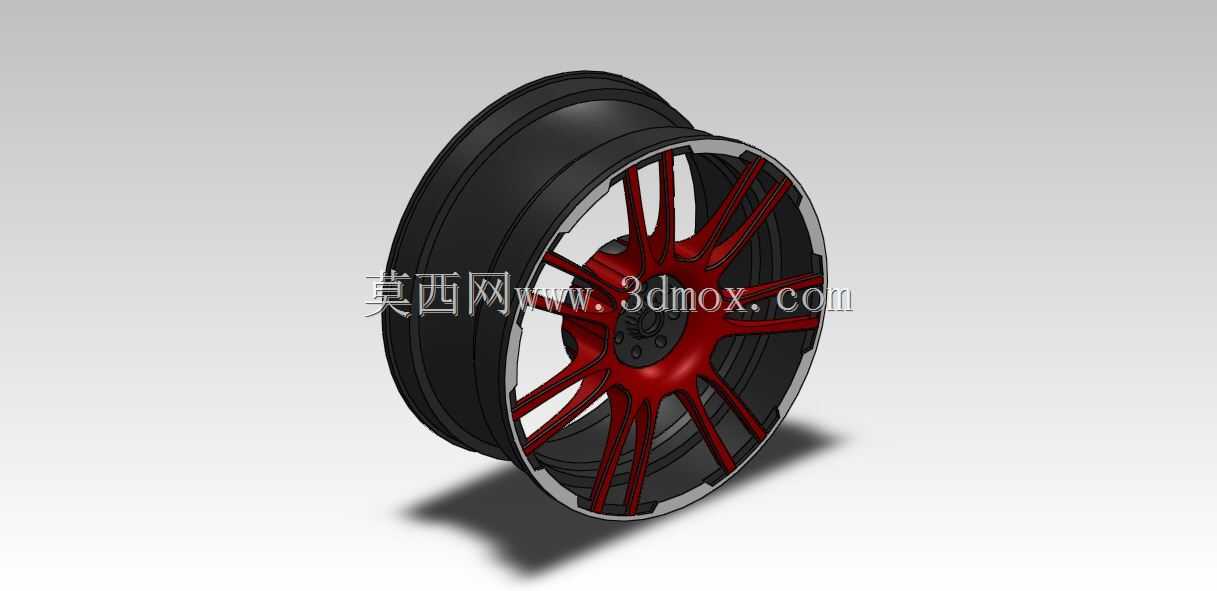

红黑多辐改装汽车轮毂结构设计

　　这款轮毂的设计首先围绕乘用车改装场景的实际需求展开，日常街道行驶、轻度赛道体验是这类产品的核心应用场景，设计过程中需要平衡视觉效果、结构强度与安装适配性三个核心维度。从结构功能来看，轮毂作为连接轮胎与车轴的核心承载部件，需要承担车辆行驶过程中的垂直载荷、转向时的横向载荷以及加减速过程中的扭矩传递，因此轮辐的分布、截面形状以及与轮辋、中心安装座的连接过渡区域，都需要经过受力路径的优化，避免应力集中导致的结构失效。这款轮毂采用多辐条分叉式设计，每根主辐条从中心安装座向外延伸至轮辋边缘时做了分叉处理，这种设计一方面可以在视觉上拉长辐条的延伸感，营造更具张力的运动视觉效果，另一方面可以分散轮辋边缘传递来的路面冲击载荷，

　　让每一处受力都能通过多路径传递到中心安装座，降低单根辐条的受力峰值。轮辋部分采用常规的深槽式结构，适配常规的真空乘用车轮胎，轮辋边缘的凸缘结构符合乘用车轮胎的安装标准，能够保证轮胎充气后与轮辋的紧密贴合，避免高速行驶时轮胎脱圈的风险。中心安装区域预留了标准的螺栓孔位分布，适配多数家用乘用车的轴头安装尺寸，中心孔的直径设计也考虑了不同车型轴头的适配需求，安装时可以通过匹配中心孔套环来适配不同轴头直径的车型，降低改装时的适配门槛。在设计思路上，这款轮毂没有采用过于激进的镂空设计，而是在辐条的侧面做了内凹的切削造型，既保证了辐条本身的截面厚度满足强度要求，又通过造型变化降低了轮毂的整体重量，实现轻量化的同时不会过度牺牲结构刚性。

　　轮辐表面的红黑双色处理，是在完成基础结构建模后做的分色渲染设计，黑色的轮辋桶身与亮红色的辐条形成强烈的视觉对比，符合改装市场对于运动风格外观的需求，同时轮辋边缘的银色切边设计，能够在车辆行驶时形成动态的反光效果，提升外观的精致感。从安装边界来看，这款轮毂的偏距设计处于常规改装轮毂的常用区间，不会在转向时与车辆的翼子板、避震结构发生干涉，安装时不需要额外加装法兰盘来调整轮距，能够直接适配多数前置前驱家用车型的安装空间。轮辐的背面设计了足够的刹车避让空间，能够容纳大尺寸的改装刹车卡钳与刹车盘，满足用户后续升级刹车系统的需求，不需要因为轮毂内部空间不足而打磨卡钳或者更换更小尺寸的刹车部件。在结构细节上，

　　辐条与中心安装座的连接位置做了大圆角过渡处理，避免直角连接带来的应力集中问题，在车辆经过颠簸路面受到冲击载荷时，这个过渡区域能够均匀分散应力，降低轮毂开裂的风险。轮辋与辐条的连接位置也做了加厚处理，这个区域是轮胎充气后压力传递的核心区域，同时也是路面冲击从轮辋传递到辐条的必经路径，适当的加厚处理能够提升整个轮毂的抗冲击能力，即使经过路面的坑洼冲击也不容易出现变形。气门嘴的安装位置预留了标准的安装孔，位于两根辐条之间的轮辋区域，安装常规的橡胶气门嘴或者金属气门嘴都有足够的操作空间，不会因为辐条的遮挡导致充气或者更换气门嘴时操作不便。整个建模过程中，所有的安装尺寸都参考了乘用车轮毂的行业通用标准，没有做非标尺寸的设计，保证后续加工生产或者3D打印验证时，都能够按照常规的工艺路径实现，不需要额外定制特殊的加工刀具或者工装夹具。
