卡扣式安装固定塑料连接基座结构

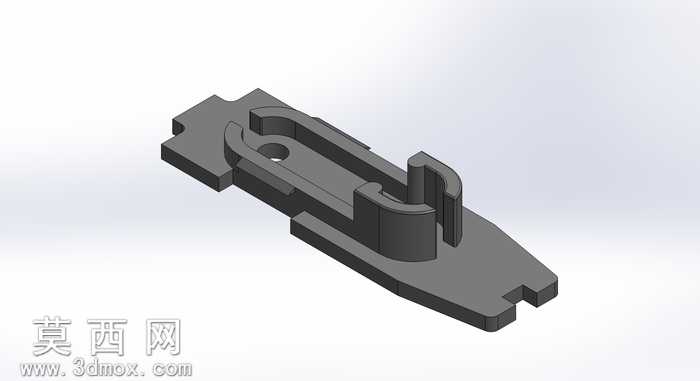

本作品为卡扣式安装固定塑料连接基座，采用SolidWorks软件完成全参数化三维建模，建模过程遵循机械零件设计的基准统一原则，首先以前视基准面绘制主体轮廓草图，通过拉伸凸台命令生成基座的主体承载板结构，主体承载板采用前窄后宽的流线型轮廓设计，边缘做R1.5的圆角过渡处理，避免应力集中同时提升零件外观质感。在主体承载板上方，通过二次拉伸生成两侧对称的卡扣安装座，卡扣结构采用带圆弧过渡的C型卡爪设计，卡爪内侧预留0.2mm的装配间隙，卡接位置设置15°的导入斜角，便于配套零件的快速装配与拆卸，卡爪根部做加厚处理并添加R2的内圆角，提升卡扣结构的抗弯折强度，避免反复拆装后出现断裂问题。基座主体上开设长圆形调节安装孔，孔边缘做0.5mm的倒角处理，既可以适配不同位置的安装固定需求，也能消除安装孔边缘的毛刺锐边。基座尾部设置对称的定位凸台，凸台尺寸与配套安装槽的公差配合采用H7/h6的间隙配合标准，保证安装时的定位精度。材质方面模拟常用的ABS工程塑料材质，渲染时采用哑光深灰色塑料质感，添加轻微的颗粒纹理还原真实注塑件的表面效果，渲染环境采用柔和的工作室漫反射光照，清晰展现零件的所有结构细节与棱边过渡。整个零件的建模过程完全遵循注塑零件的设计规范，所有壁厚保持均匀的2mm厚度，避免出现壁厚不均导致的注塑缩痕问题，所有棱边均根据功能需求做对应圆角或倒角处理，无尖锐棱角，既符合注塑生产的工艺要求，也满足实际装配使用的安全需求。结构设计上兼顾了安装便捷性、连接可靠性与工艺可行性，卡扣与定位凸台的组合结构可以实现快速免工具装配，长圆孔的设计可以吸收一定的安装公差，降低配套零件的加工精度要求。
