斜齿圆柱传动齿轮精密三维设计模型

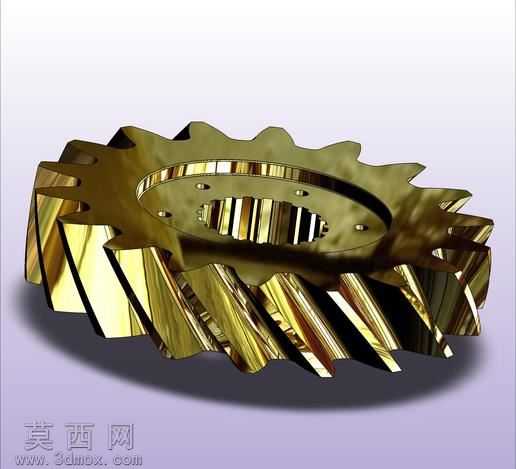

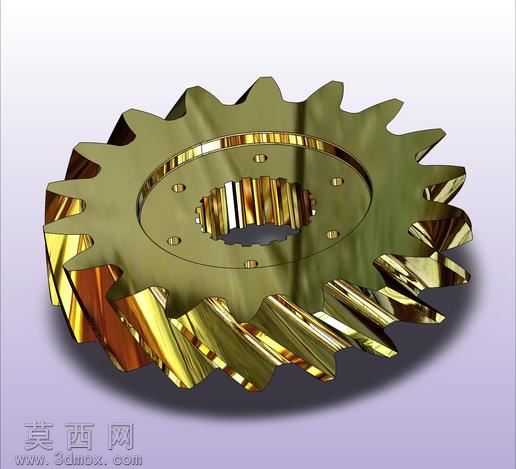

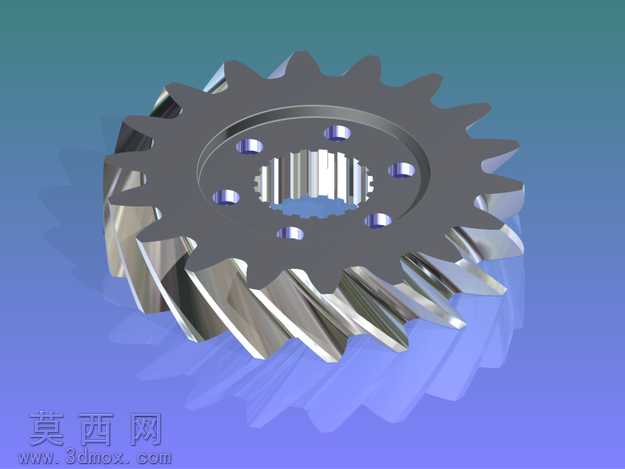

本模型为斜齿圆柱传动齿轮，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循渐开线齿轮齿廓生成原理，先通过齿廓方程计算得到精准的渐开线齿形曲线，再通过螺旋线引导扫掠生成斜向轮齿结构，保证轮齿螺旋角、齿距、模数、压力角等核心参数符合通用机械传动设计规范。模型完整还原了齿轮的全部结构细节：外缘均匀分布的斜向轮齿齿面做了平滑过渡处理，齿根位置设置了标准圆角以避免应力集中，提升结构受力合理性；齿轮中心为内花键孔结构，花键齿形规整，用于和传动轴实现周向固定传递扭矩；轮盘本体上均匀分布多个圆形减重安装孔，既可以减轻齿轮自身重量，降低传动过程中的转动惯量，也可用于齿轮的轴向安装固定。模型材质采用工业常用合金结构钢材质进行渲染，表面呈现哑光金属质感，还原了实际机加工后齿轮零件的真实视觉效果，齿面、安装孔、内花键等不同加工面的质感做了区分处理，结构细节清晰无破面。设计过程中充分考虑齿轮的实际装配与传动需求，轮齿的啮合接触面做了精度校验，内花键与安装孔的位置度、同轴度均符合机械加工精度要求，整体结构紧凑合理，可用于机械传动系统的装配仿真、运动干涉检查、动力学分析等场景，也可作为机械设计教学、传动方案演示的数字化模型使用，模型各特征参数可编辑，能够根据实际传动需求调整模数、齿数、螺旋角等核心参数快速生成适配不同工况的齿轮变体。
