金属螺旋钻输送螺杆结构三维设计

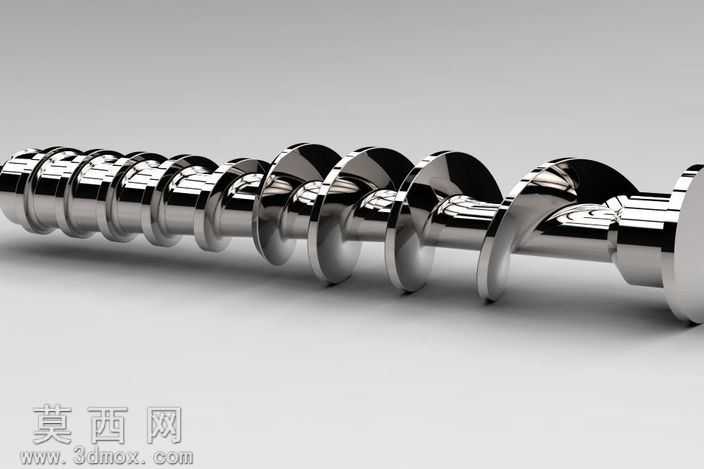

本作品为螺旋钻核心输送螺杆构件的三维设计成果，建模阶段围绕螺旋构件的连续曲面特征展开，首先确定螺杆的核心参数：以中心圆柱轴为装配基准，根据输送与钻进的复合功能需求，设定螺旋叶片的导程、升角与叶片厚度参数，采用螺旋扫描特征生成连续的螺旋叶片基体，逐段校准叶片与中心轴的连接过渡区域，避免曲面出现褶皱、断连等建模缺陷，保证螺旋曲面的顺滑连续性。建模过程中对螺杆两端的装配连接结构做了精细化处理，一端设置适配钻具动力端的连接轴段，预留键槽与定位轴肩的装配尺寸，另一端做收束式叶片收尾设计，匹配钻进作业的前端导料需求，所有倒角、圆角特征均按照金属机加工的工艺要求设置，避免出现无工艺依据的尖锐棱角。材质与渲染阶段，针对金属构件的特性，为模型赋予抛光合金钢材质，调整金属材质的反射率、粗糙度参数，模拟镀铬金属构件的高反光镜面质感，在渲染环境中设置多组柔光光源，突出螺旋叶片曲面的连续光影变化，清晰展现叶片的螺旋升角与曲面轮廓，同时通过光影对比凸显中心轴与叶片连接位置的结构细节，让渲染效果既还原金属加工件的真实质感，又能清晰呈现构件的结构特征。结构设计上，该螺旋钻螺杆采用等导程连续螺旋结构，螺旋叶片沿中心轴均匀排布，能够在钻进过程中同步完成物料的轴向输送，叶片与中心轴采用一体化建模逻辑，模拟实际生产中焊接或整体加工的连接强度，各轴段的直径变化符合传动件的力学分布要求，动力输入端的轴径大于前端导料端，保证扭矩传递过程中的结构刚性。设计思路围绕螺旋钻的作业场景展开，兼顾钻进切削与物料输送的双重功能，螺旋叶片的排布密度经过参数化调整，既保证足够的物料推送能力，又避免叶片过密导致的物料卡滞问题，整体模型的所有尺寸参数均参考通用螺旋钻具的行业设计规范，可直接用于后续的工程分析、装配模拟与加工参考，建模过程中对所有特征做了参数化关联，后续可根据不同的作业管径、输送物料特性快速调整导程、叶片直径、轴径等核心参数，适配不同规格的螺旋钻设备设计需求。
