高精度游标卡尺三维数模设计

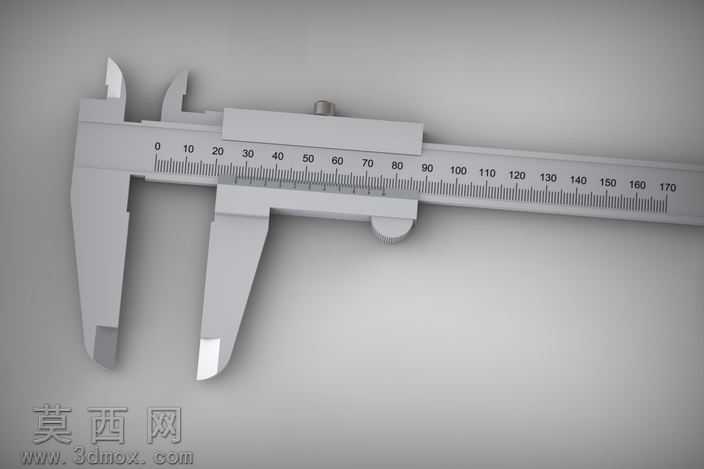

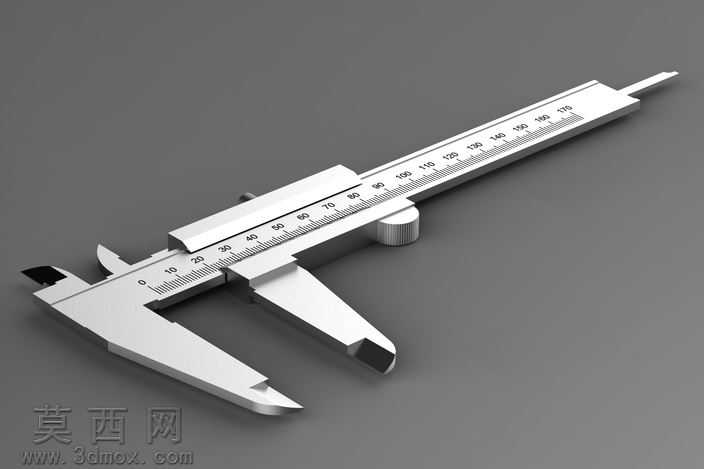

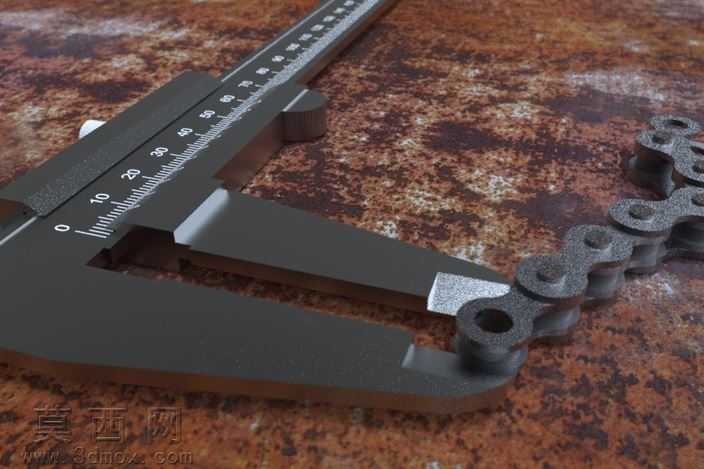

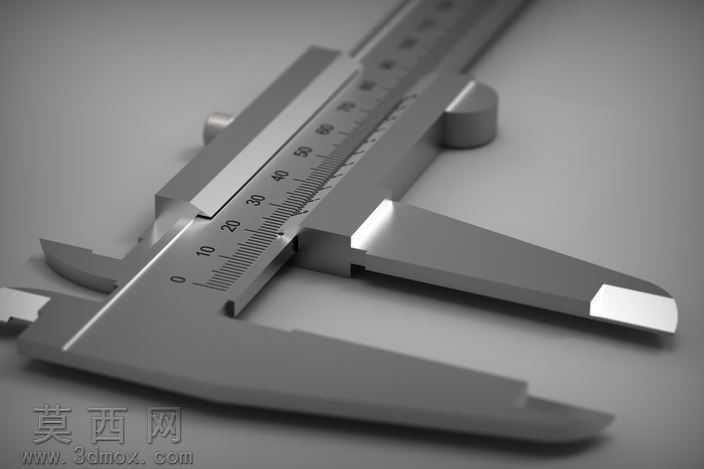

本作品为高精度游标卡尺的完整三维数模，建模过程严格遵循机械制图标准与实际量具的生产加工规范，完整还原了游标卡尺的全部功能结构与外观细节。建模阶段从主尺基体结构开始搭建，精准绘制主尺的刻度基准面、内外测量爪的成型轮廓，通过拉伸、切除、倒角等基础特征完成主尺的基础造型，保证主尺导向槽的尺寸公差与实际产品一致，为后续滑动组件的装配预留合理的配合间隙。随后构建游标滑动组件，重点还原游标滑块与主尺的配合结构、深度测量杆的连接结构、紧固螺钉的锁紧机构，每一处卡扣、滑槽、定位凸台的尺寸都经过反复校核，确保各部件装配后可实现真实的滑动、锁紧动作，完全复现游标卡尺的实际操作逻辑。材质与渲染阶段，针对卡尺不同部件的材质特性做了区分设置：主尺与游标主体采用哑光不锈钢材质，调整金属粗糙度参数模拟真实量具表面的拉丝磨砂质感，还原不锈钢材质低调的金属反光特性；测量爪的刃口位置做了局部抛光处理，通过高光材质表现测量面的高精度加工质感；紧固螺钉采用发黑处理的合金钢材质，与主体不锈钢材质形成视觉区分；刻度区域采用精细的贴图映射，将主尺与游标的刻度线、数值标识精准贴合在对应基准面上，保证刻度间距完全符合公制量具的精度标准，从视觉上还原真实卡尺的读数逻辑。设计过程中充分考量了量具的功能合理性，内外测量爪的夹角、测量面的平面度、深度尺的伸出导向结构都完全参照工业级游标卡尺的设计规范，数模可直接用于机械测量教学演示、五金工具产品展示、工装设计参考等场景，整体模型结构完整无破面，各部件可独立拆分编辑，能够适配不同的工程应用与展示需求。
