蜗轮蜗杆传动减速机三维结构设计

项目分类:减速机 发布时间:2014-04-04 ID:3320
  • 蜗轮蜗杆传动减速机三维结构设计
  • 蜗轮蜗杆传动减速机三维结构设计
  • 蜗轮蜗杆传动减速机三维结构设计
  • 蜗轮蜗杆传动减速机三维结构设计
  • 蜗轮蜗杆传动减速机三维结构设计
  • 蜗轮蜗杆传动减速机三维结构设计
  • 蜗轮蜗杆传动减速机三维结构设计
  • 蜗轮蜗杆传动减速机三维结构设计
  • 蜗轮蜗杆传动减速机三维结构设计

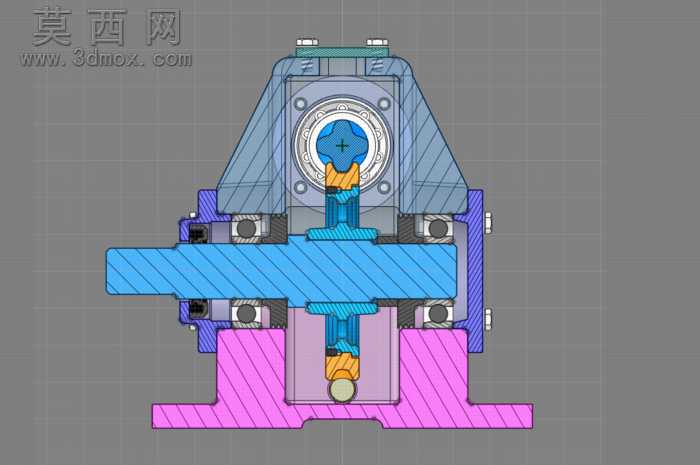

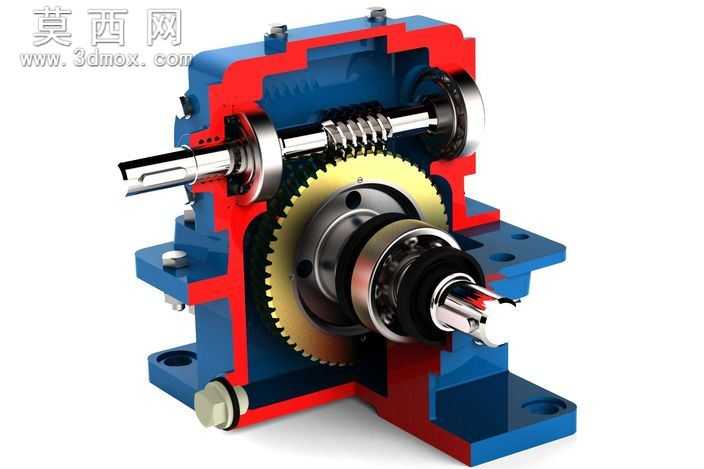

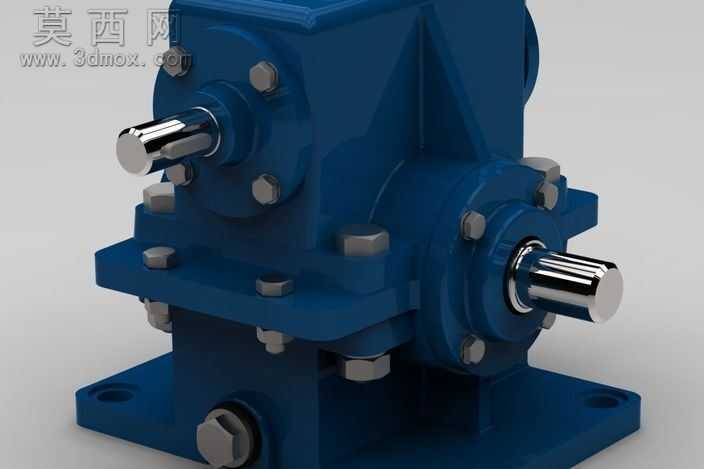

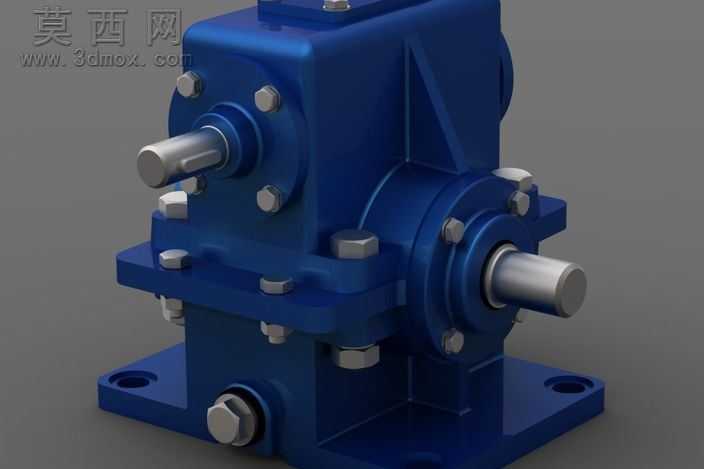

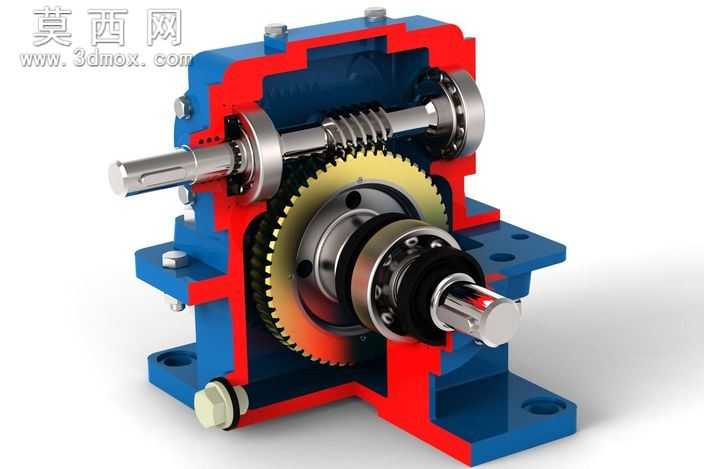

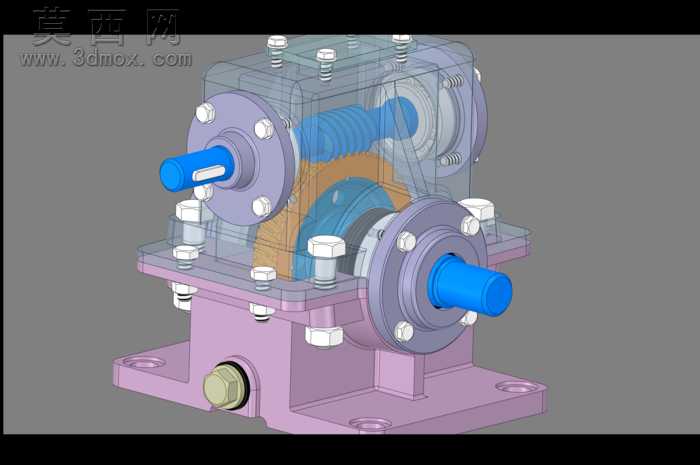

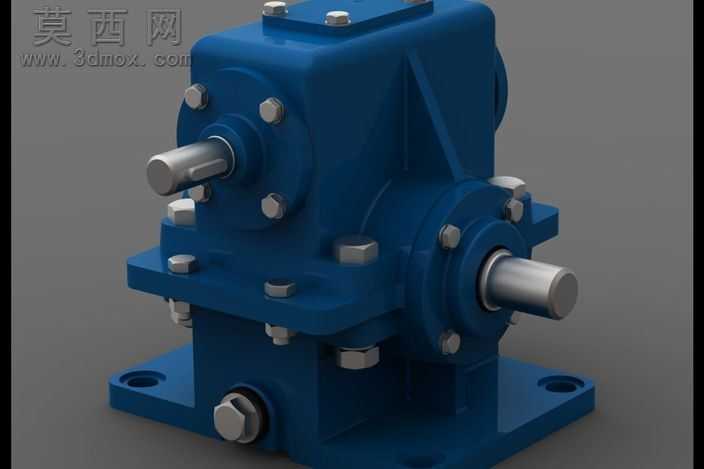

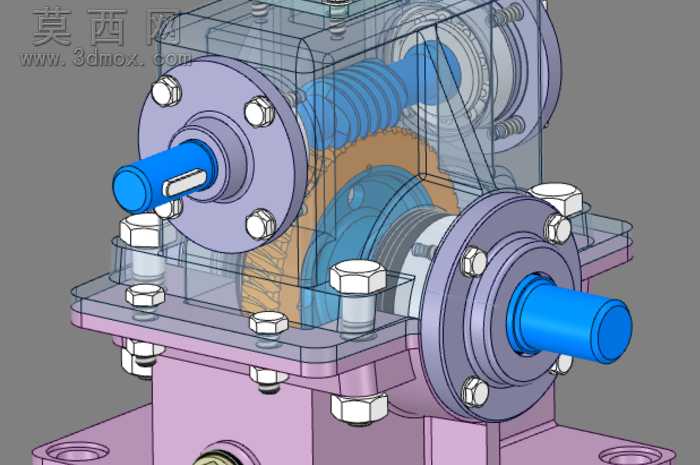

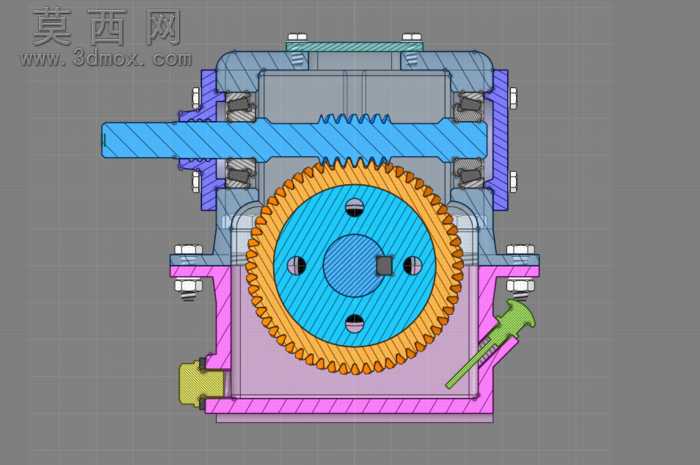

本作品为蜗轮蜗杆式减速机的完整三维结构设计,建模过程中严格遵循机械设计规范,对每一处零部件的尺寸、装配关系都做了精准还原。建模阶段从核心传动部件入手,首先完成蜗杆轴的参数化构建,依据传动比要求匹配蜗杆的导程角、模数、头数等核心参数,保证齿形轮廓的精度,还原轴段上的轴承安装位、轴肩定位结构、键槽连接位等细节,确保后续装配时各部件的同轴度符合设计要求。随后完成蜗轮部件的建模,精准绘制蜗轮的渐开线齿形,匹配与蜗杆啮合的齿距、齿厚参数,还原蜗轮轮毂、轮辐的减重结构,以及与输出轴连接的键槽、定位端面等细节,保证蜗轮与蜗杆的啮合间隙处于合理范围,避免传动过程中出现卡滞或磨损过快的问题。在箱体建模环节,采用剖视视角的结构呈现方式,还原箱体的铸造圆角、安装底座、轴承座孔、端盖连接位、油位观察孔、放油螺塞位等细节,箱体的壁厚、加强筋结构都按照铸造工艺要求设计,既保证箱体的结构强度,又兼顾轻量化需求。装配过程严格按照实际装配工艺顺序进行,先将蜗杆轴与两端轴承、轴套、端盖组装完成后装入箱体一侧的轴承座孔,再将装配好轴承、输出轴的蜗轮组件装入箱体,调整啮合位置后安装另一侧端盖、密封件,最后完成箱体连接螺栓、底座安装孔等附件的装配,所有配合关系都按照机械配合要求设置,转动副、接触约束都精准到位,可直观呈现动力输入到减速输出的完整传动路径。材质与渲染阶段,为不同部件匹配了符合实际工业应用的材质:箱体采用铸铁材质,还原铸铁件的哑光金属质感与深蓝色漆面效果;传动齿面做了金属光泽处理,呈现淬硬处理后的金属质感;轴类零件采用钢材本色,轴承部件还原保持架、滚动体的不同材质细节;密封件、端盖等部件分别匹配橡胶、钢材的对应材质,通过光影调整突出剖视结构的层次感,让内部传动结构清晰可见,既可以作为机械设计课程的教学演示模型,也能为减速机的结构优化、传动效率分析提供直观的三维参考,帮助设计者快速理解蜗轮蜗杆减速机的传动原理、装配逻辑与结构特点。
