小型单臂挖掘机外观结构三维设计作品

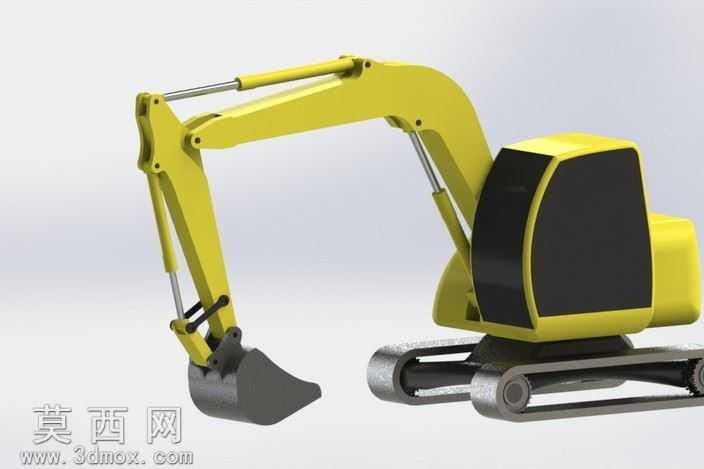

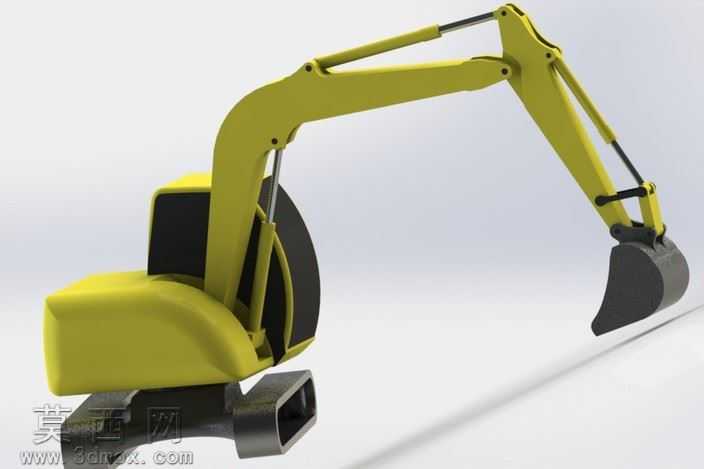

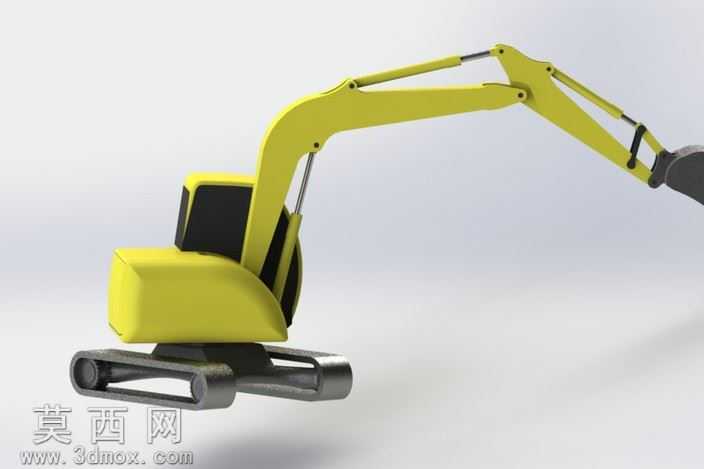

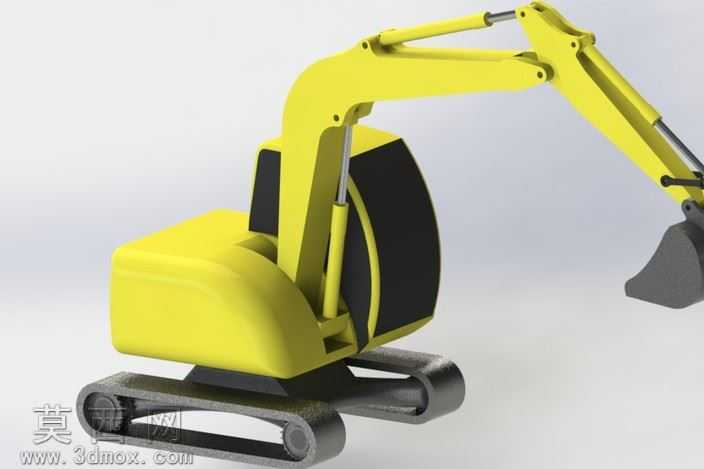

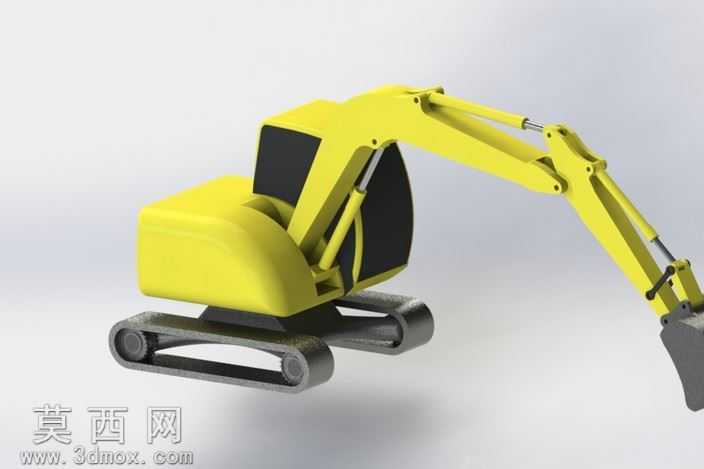

本作品为小型单臂挖掘机的三维设计模型，采用SolidWorks完成全参数化建模流程，建模阶段严格遵循工程机械的结构比例逻辑，先从核心回转基座开始搭建基准坐标系，依次完成行走支撑底座、回转平台、动力舱壳体、动臂、斗杆、铲斗、液压油缸等全部部件的独立建模，每个部件都预留了合理的装配约束基准，确保整体装配后可实现动臂抬升、斗杆收放、铲斗翻转的动作模拟，还原真实挖掘机的作业运动逻辑。材质与渲染阶段，针对不同部件匹配了对应的物理材质：机身主体采用工程黄哑光漆面材质，调整了漆面的粗糙度与金属度参数，还原工程设备漆面的真实质感；液压油缸杆采用抛光镀铬金属材质，添加了细微的环境反射效果；铲斗部分采用高强度耐磨钢材质，在边缘位置添加了轻微的使用磨损纹理，提升模型的真实感；驾驶舱侧部的护板采用黑色磨砂工程塑料材质，与黄色机身形成清晰的视觉区分；底座支撑部分采用铸钢材质，添加了细微的铸造纹理细节。设计思路上，本模型定位为教学示范用简化版小型挖掘机，在保留真实挖掘机核心结构特征的前提下，对内部复杂的动力传输管路、线路做了合理简化，既能够清晰展示挖掘机的典型臂架结构、液压驱动布局、回转支撑结构，又避免了过多冗余细节干扰学习认知，整体造型线条流畅，曲面过渡自然，没有出现建模破面、曲面扭曲等问题，各部件之间的装配间隙控制合理，符合工程设备的实际装配公差逻辑。渲染输出阶段采用了工作室柔光环境，添加了柔和的地面投影，清晰呈现模型的整体轮廓与结构细节，可用于机械原理教学、工程机械结构认知、相关产品外观设计参考等场景，能够帮助学习者快速理解小型挖掘机的整体构造与运动逻辑。
