轮式可挂载反铲挖掘作业装置结构设计

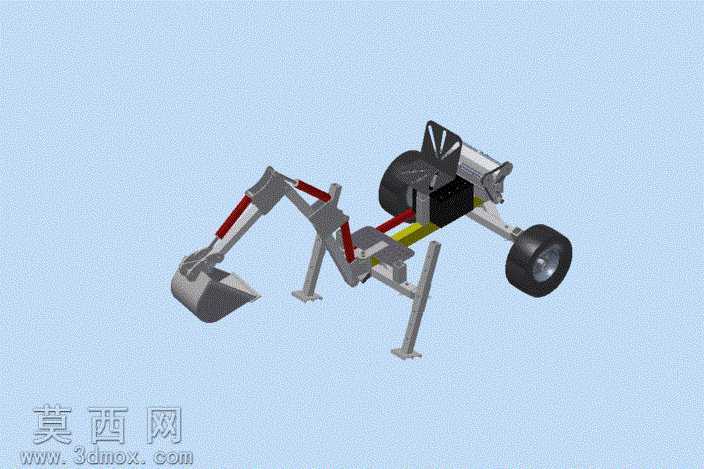

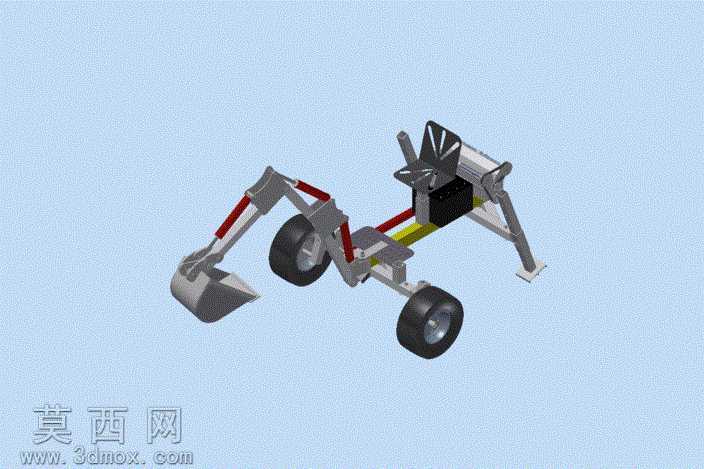

本作品为可挂载于轮式移动平台的反铲式上路挖掘作业装置，采用三维参数化建模方式完成全结构搭建，建模过程中对各运动部件进行了装配约束与运动干涉校验，确保挖掘臂的俯仰、收展、铲斗翻转等动作可实现无卡滞的连贯运动。模型搭建阶段首先完成行走承载底盘的主体结构设计，底盘采用框架式承载结构，预留了挂载动力单元、液压组件的安装位，单侧设置行走轮组以实现装置的机动转场，底盘中部设置横向布置的支撑梁，用于安装可收放的前支撑支腿，支腿采用垂直伸缩式结构，作业时可下放接触地面形成稳定的四点支撑，抵消挖掘作业时产生的倾覆力矩，避免作业过程中装置发生侧翻或移位。挖掘工作装置采用经典的反铲三段式臂架结构，包含动臂、斗杆与铲斗三个核心运动部件，各臂段之间采用铰接连接，铰接位置预留了液压油缸的安装铰点，臂架主体采用箱型截面结构设计，在保证结构强度的同时降低整体自重，臂架表面赋予金属哑光材质，模拟高强度合金结构钢的表面质感，液压油缸部件采用缸筒金属亮面、活塞杆镀铬质感的差异化材质区分，清晰呈现液压驱动组件的布局。铲斗部分按照土方作业的切削角度设计斗型，斗齿部分做了加厚结构处理，赋予耐磨金属材质以匹配实际作业的耐磨需求。动力与控制单元布置在底盘尾部的安装平台上，包含动力源组件、液压阀组与配重结构，尾部配重可平衡前端挖掘臂作业时的前后重量分布，提升作业稳定性。渲染阶段采用浅蓝纯色背景突出装置主体结构，通过均匀的漫反射打光清晰呈现各部件的装配关系与结构细节，对活动铰接部位做了局部视角的展示处理，方便观察各部件的连接逻辑。设计过程中充分考虑了装置的转场机动性与作业稳定性的平衡，非作业状态下支撑支腿可向上收折贴合底盘侧面，挖掘臂可收放至低位固定状态，满足公路转场的尺寸要求，作业状态下支腿展开、臂架可根据作业需求调整伸展幅度与挖掘深度，适配小规模土方开挖、路侧修整等上路作业场景，各部件的安装位置均预留了标准连接接口，可根据实际挂载需求调整连接尺寸，具备较强的适配性。
