玩具反铲挖掘机臂结构三维设计作品

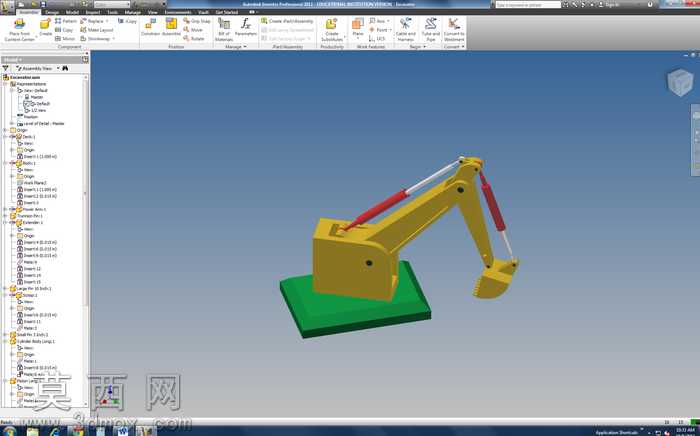

本作品为玩具类反铲挖掘机的上部工作装置三维建模成果，建模过程依托三维设计软件完成，整体围绕玩具级仿真的定位展开结构设计。建模初期先梳理反铲挖掘机工作装置的核心组成，将动臂、斗杆、铲斗、液压油缸、连接销轴以及固定底座拆分为独立的建模单元，遵循从基准特征出发的建模逻辑，先绘制各部件的二维草绘截面，通过拉伸、旋转等基础特征搭建部件的主体轮廓，再通过倒角、圆角特征处理部件的边缘细节，还原玩具模型圆润无尖锐棱角的安全设计特性。材质设置上充分考虑玩具产品的视觉表现，主体结构件选用饱和度适中的明黄色哑光塑料材质，模拟工程玩具常用的ABS塑料质感，液压油缸杆件部分采用亮白色搭配红色端盖的配色，还原真实挖掘机液压部件的视觉特征，固定底座选用深绿色哑光材质，与上部黄色结构形成清晰的色彩区分，提升整体模型的视觉辨识度。结构设计层面严格还原反铲挖掘机的铰接运动逻辑，动臂与底座、动臂与斗杆、斗杆与铲斗之间均设置了符合真实机械原理的铰接配合关系，液压油缸的安装位置与行程预留均匹配玩具模型的运动仿真需求，可实现挖掘臂的抬升、下落、铲斗收放等连贯动作模拟，各部件之间预留了合理的装配间隙，避免运动过程中出现结构干涉。设计思路上兼顾仿真还原度与玩具的实用性，在还原反铲挖掘机工作装置核心结构特征的基础上，对复杂的内部管路、精密液压组件做了简化处理，既保留了工程机械的识别特征，又降低了模型的复杂度，适配玩具生产的开模需求与3D打印的制作要求，整体模型结构规整，特征树逻辑清晰，各部件可独立导出用于后续的装配验证、运动仿真或者实物打样制作，可作为工程机械科普教具、玩具产品开发的原型参考使用。
