东风实测140型变速箱壳体三维结构设计

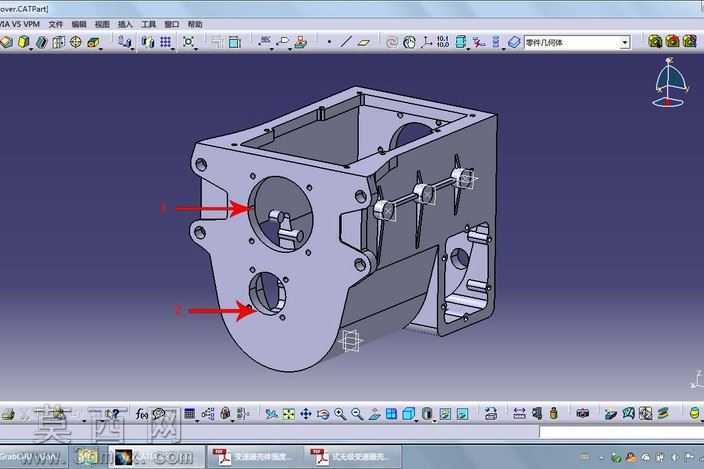

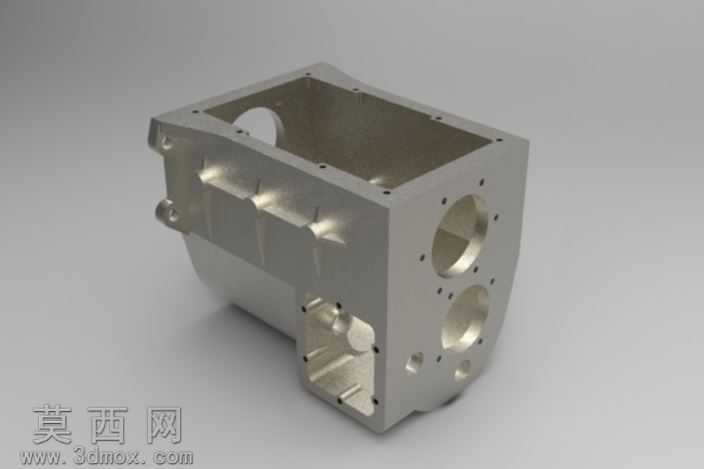

本作品为商用车140型变速箱壳体三维建模成果，建模过程依托三维设计软件完成全参数化构建，首先依据变速箱内部齿轮组、换挡机构、传动轴的排布尺寸，确定壳体的整体型腔轮廓与壁厚参数，建模初期先绘制壳体的主体拉伸草图，精准定位输入轴、输出轴、中间轴的安装轴孔位置，通过凸台拉伸、切除命令完成主体腔体的基础造型，保证腔体内部预留足够的齿轮运转与换挡机构活动空间。针对壳体外部的安装结构，逐一构建各连接端面的安装凸台、螺栓过孔、定位销孔，对轴孔周边的加强筋结构采用筋特征命令生成，确保筋条的厚度、过渡圆角符合铸造工艺要求，避免应力集中问题。建模过程中对壳体上的换挡拨叉安装位、油道孔、放油螺孔、观察窗安装位等细节结构逐一还原，所有孔位的同轴度、端面平行度均按照机械设计公差要求做参数约束，保证后续装配时各部件可精准对位。材质设定阶段为壳体赋予铸造铝合金材质属性，调整材质的粗糙度、金属质感参数，渲染时采用柔和的工业环境光，清晰呈现壳体的内外结构轮廓、各安装面的位置关系与加强筋的排布逻辑。设计过程中充分考虑壳体的承力需求，在轴承安装位周边做局部加厚处理，各轴孔处设计轴承安装止口，保证轴承装配后的定位精度，同时在壳体侧壁设计合理的减重凹槽，在保证结构强度的前提下降低壳体整体重量。整个建模过程严格遵循变速箱壳体的实际生产设计逻辑，所有结构特征均可直接对接后续的工程图导出、铸造工艺模拟与装配干涉检查，完整还原了商用车辆变速箱壳体的真实结构与设计要点，可用于车辆工程专业的课程设计参考、变速箱装配模拟演示以及相关零部件的结构优化研究。
