板载集成Type-A与Type-C双协议USB连接器

这款双端口USB连接器在消费电子、工业控制板卡、便携外设领域应用广泛，可同时兼容传统USB Type-A设备与新型Type-C设备的插接需求，单器件实现两代接口的板载集成，能有效缩减PCB板的接口占用面积，减少板上接插件的排布数量，降低单板布线的复杂度。从实际使用场景来看，这类集成接口常部署在小型化工控主机、便携扩展坞、桌面外设集线器、嵌入式开发板上，用户无需额外转接即可同时连接U盘、鼠标、Type-C充电线、高速移动存储等不同接口形态的设备，避免单接口设计带来的使用局限性。

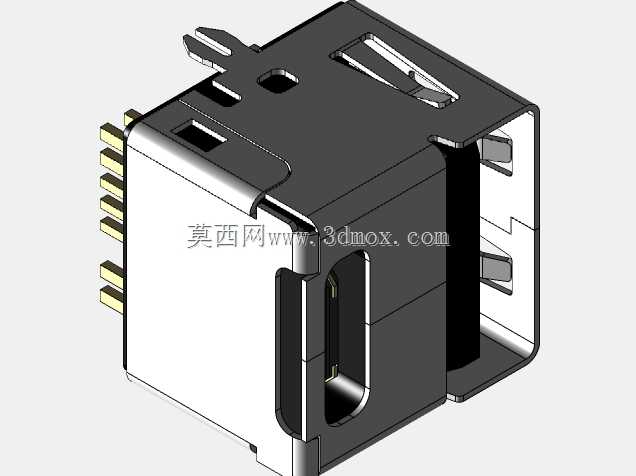

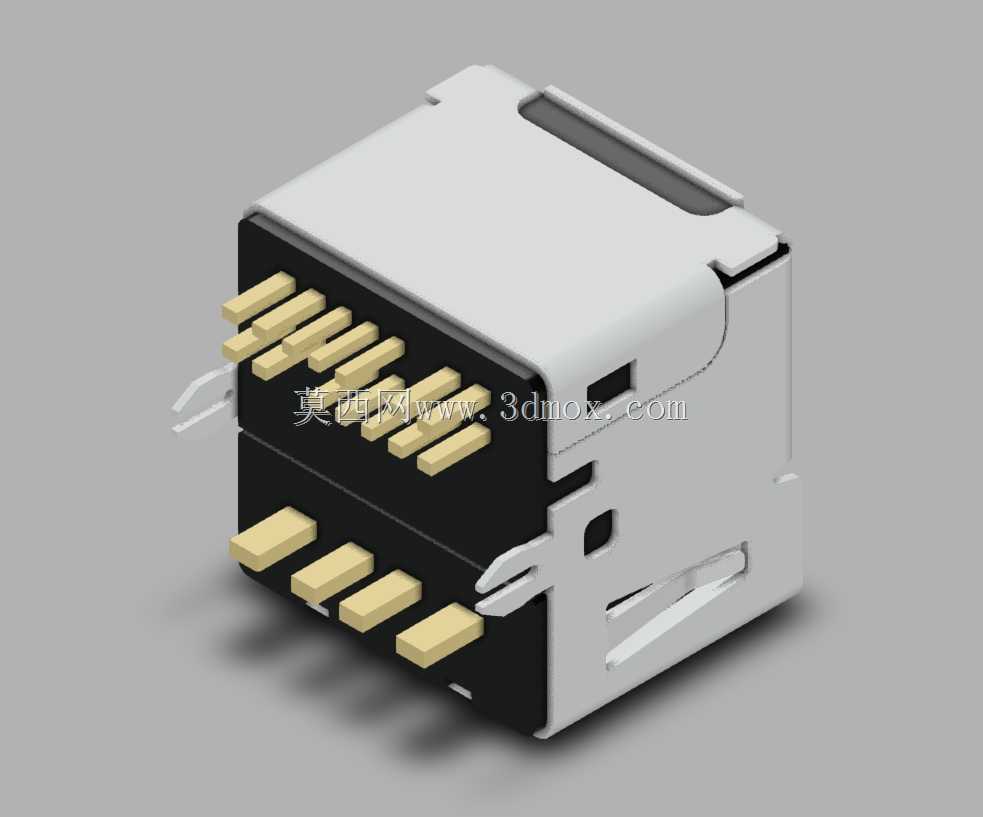

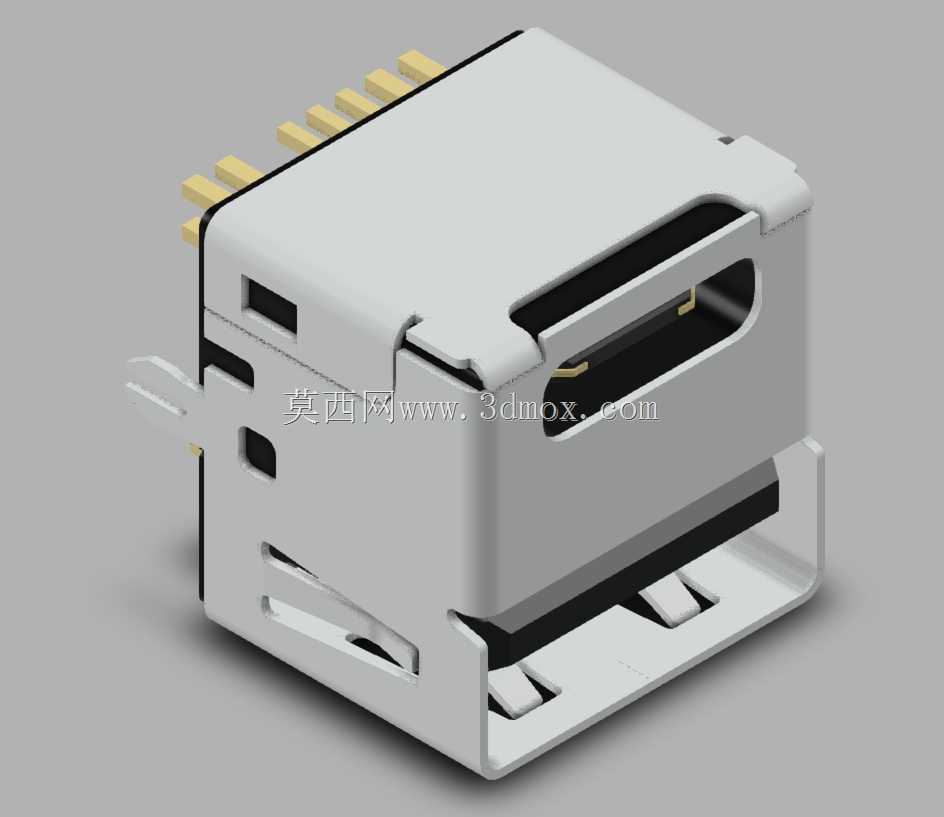

设计层面上，该连接器采用沉板贴片式安装结构，金属外壳整体做折弯包边处理，外壳两侧延伸出固定焊脚，焊接后可与PCB板地网络充分连接，既能够提升接口的插拔抗扭强度，也能起到电磁屏蔽作用，减少高速信号传输过程中的外界干扰。接口内部的胶芯采用耐高温工程塑料注塑成型，接触端子排布经过阻抗匹配设计，Type-C端口支持正反盲插，端子接触点做镀金处理，降低长期插拔后的接触电阻，保障大电流供电与高速数据传输的稳定性；Type-A端口沿用标准USB2.0/3.0定义的端子排布，兼容传统USB设备的插接逻辑，两个端口的内部做物理隔离，避免同时插接时出现信号串扰问题。

安装边界方面，该连接器的贴片引脚间距符合标准SMT焊接工艺要求，器件整体高度控制在板上低矮器件的通用高度范围内，不会与周边的电容、电阻等贴片元件产生空间干涉，外壳底部预留的定位柱可在SMT贴装时插入PCB对应定位孔，提升贴装精度，避免回流焊过程中器件移位。接口的插拔导向口做圆弧倒角处理，能够引导插头顺利插入，减少斜插时对内部端子的损伤，金属外壳上的弹性卡扣可在插头插入后提供足够的保持力，避免设备移动过程中插头意外松脱。从结构可靠性角度出发，该连接器的外壳采用不锈钢材质冲压成型，具备足够的结构强度，可承受至少上千次的反复插拔而不出现结构变形，内部端子的弹性臂经过寿命优化，长期使用后仍能保持稳定的接触压力，避免出现接触不良、供电中断等问题。
