可锻铸铁双内螺纹万向管路接头结构

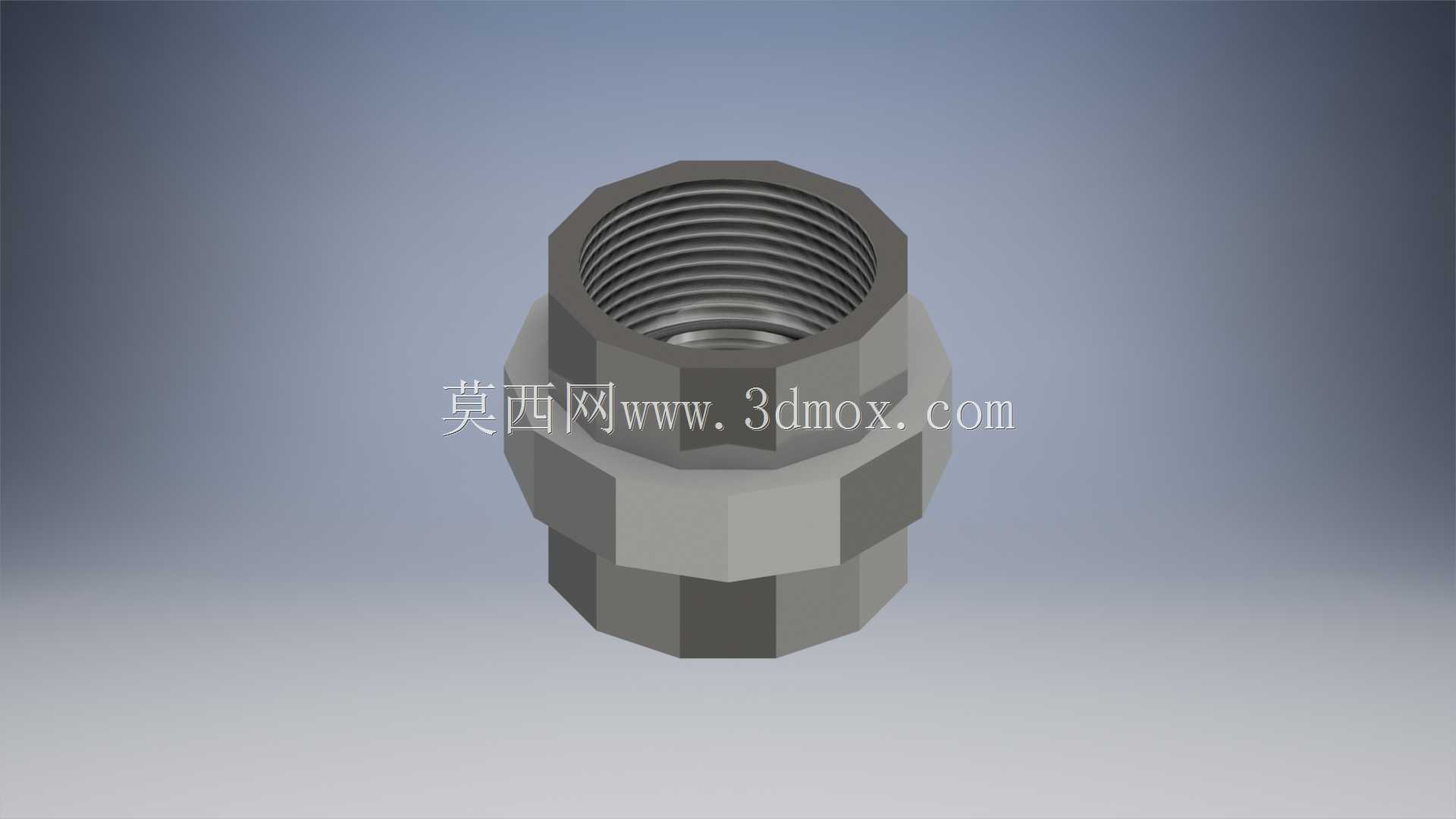

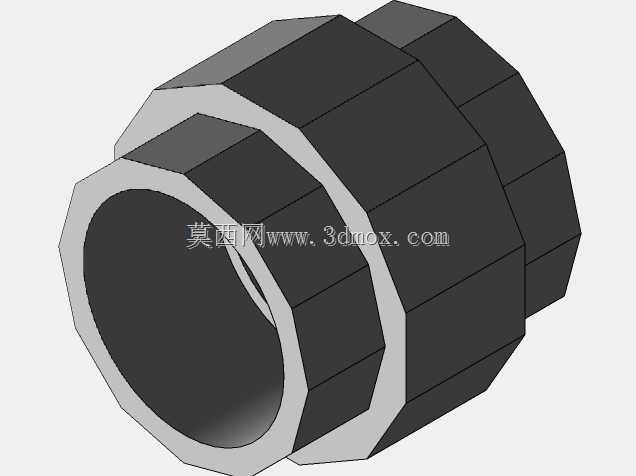

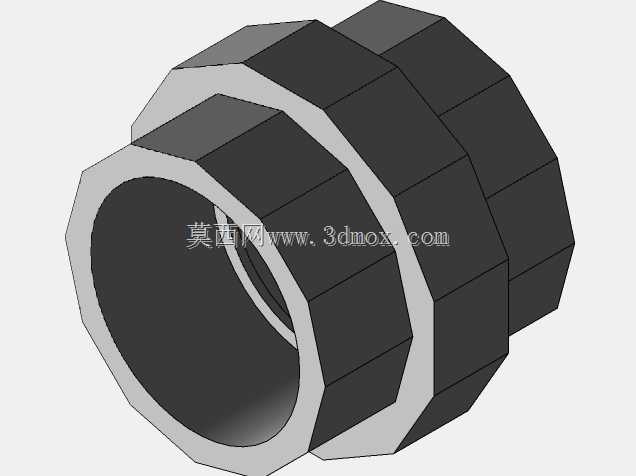

在工业流体输送、气动控制、刚性管路布设的场景里，管路走向的角度偏差补偿一直是现场安装绕不开的问题，这类双内螺纹万向接头，就是为解决刚性导管对接时的角度错位、安装应力残留问题设计的。从实际工况适配来看，这类接头常应用在压缩空气管路、低压流体输送管线、设备端刚性导管的对接位置，尤其是现场预制管路存在加工角度误差、设备运行存在小幅振动位移的场景，它可以通过自身的万向偏转结构，抵消两端导管的轴线夹角，避免强行对接造成的螺纹崩裂、管路应力集中断裂、密封面泄漏等问题。材质选用可锻铸铁，是兼顾了强度与铸造工艺性的选择，可锻铸铁的抗冲击性能、螺纹加工后的牙型强度优于普通灰铸铁，同时铸造流动性好，能保证接头内部流道的成型精度，不会出现铸造毛刺残留堵塞流道的问题，表面的六角结构是专门为管钳安装设计的受力面，多段六角的布局可以让安装时从不同角度夹持，不会因为空间受限无法施加安装扭矩。两端采用内螺纹设计，一端适配UNF内螺纹，另一端适配NPT管螺纹，分别对应不同标准的刚性导管与IMC导管的对接需求，不需要额外搭配转接头就能实现不同螺纹标准的导管连通，减少了管路的连接节点，也就降低了潜在的泄漏点。设计时首先考虑的是密封可靠性，接头的万向转动位置预留了密封件安装槽，装配后可以在允许的偏转角度范围内保持密封，不会因为角度调整出现渗漏，偏转角度的范围经过实际工况验证，足够覆盖现场安装常见的3度以内的轴线偏差，同时不会因为偏转角度过大造成内部流道通径缩小，影响流体输送效率。外形尺寸上，接头的最大外径控制在常规管钳的夹持范围内，两端的螺纹深度符合对应螺纹标准的旋合长度要求，安装时不需要额外加工导管端头，只要将导管外螺纹缠好密封带旋入到位即可，安装边界上要注意预留出扳手操作的空间，接头本体的六角位置距离相邻管路或设备壁面至少留出20mm的操作间隙，避免安装时无法夹持拧紧。内部流道采用等通径设计，不会因为接头的存在造成管路通径突变，减少流体经过时的压力损失，对于气动系统来说，这一点尤为重要，通径突变会造成压缩空气的压力波动，影响末端气动元件的动作稳定性。接头的外部做了防锈氧化处理，能适应车间内的潮湿环境、普通工业大气环境下的使用需求，不会因为短期暴露出现锈蚀卡死的问题，后期维护拆卸时也能轻松拧开，不会因为螺纹锈蚀造成接头报废。
