电力设备配套重载双轮移动支撑脚轮

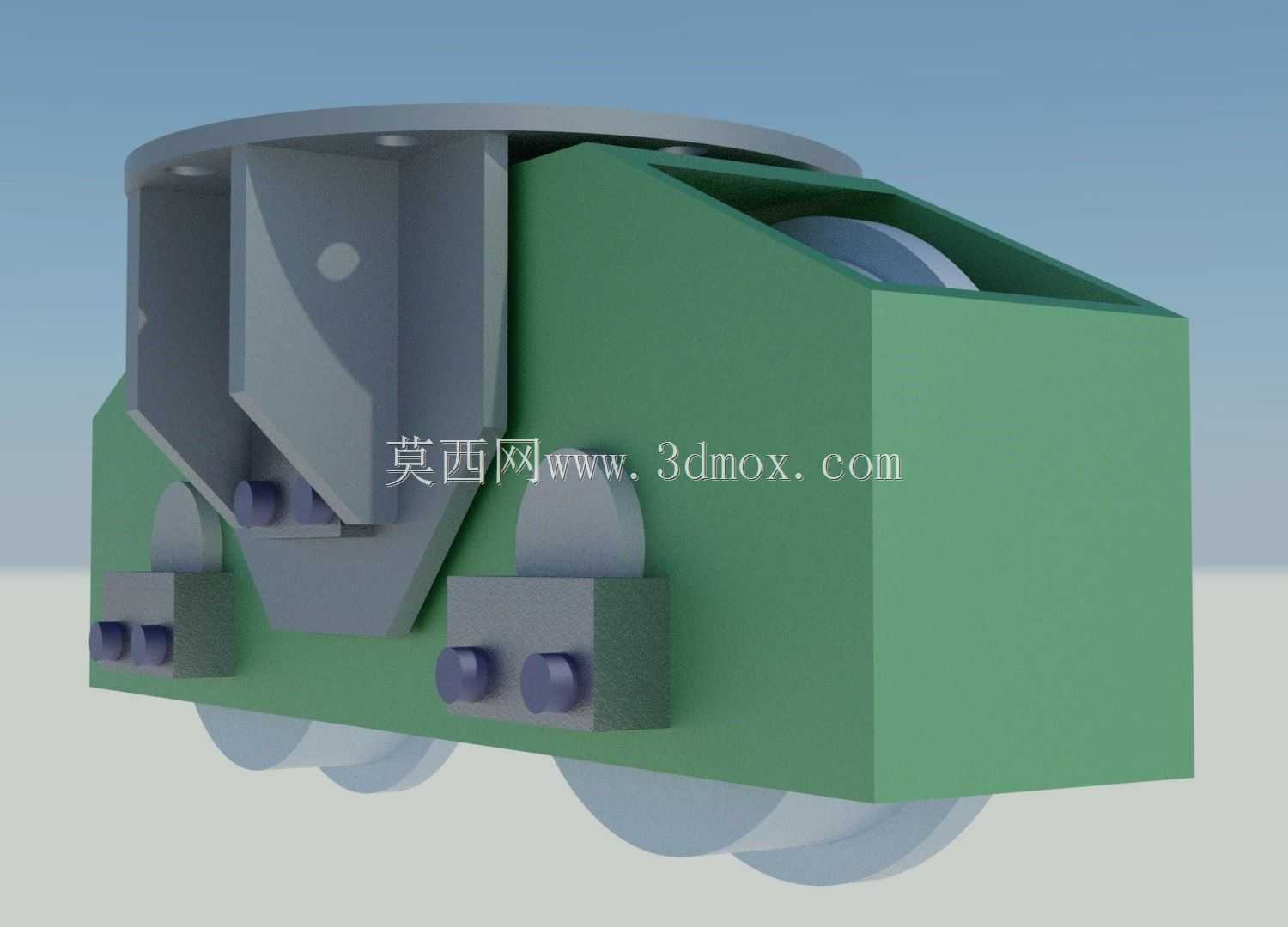

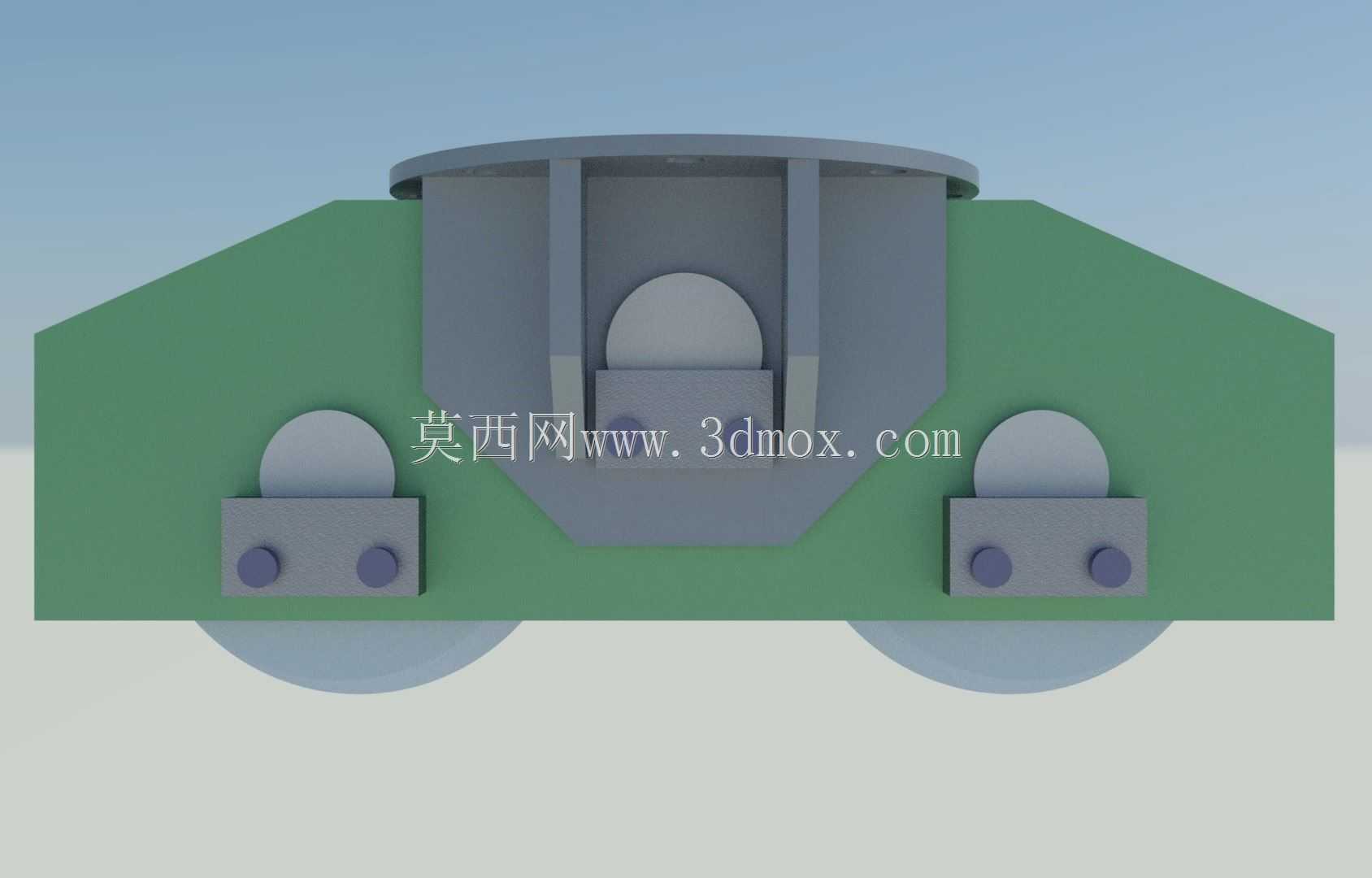

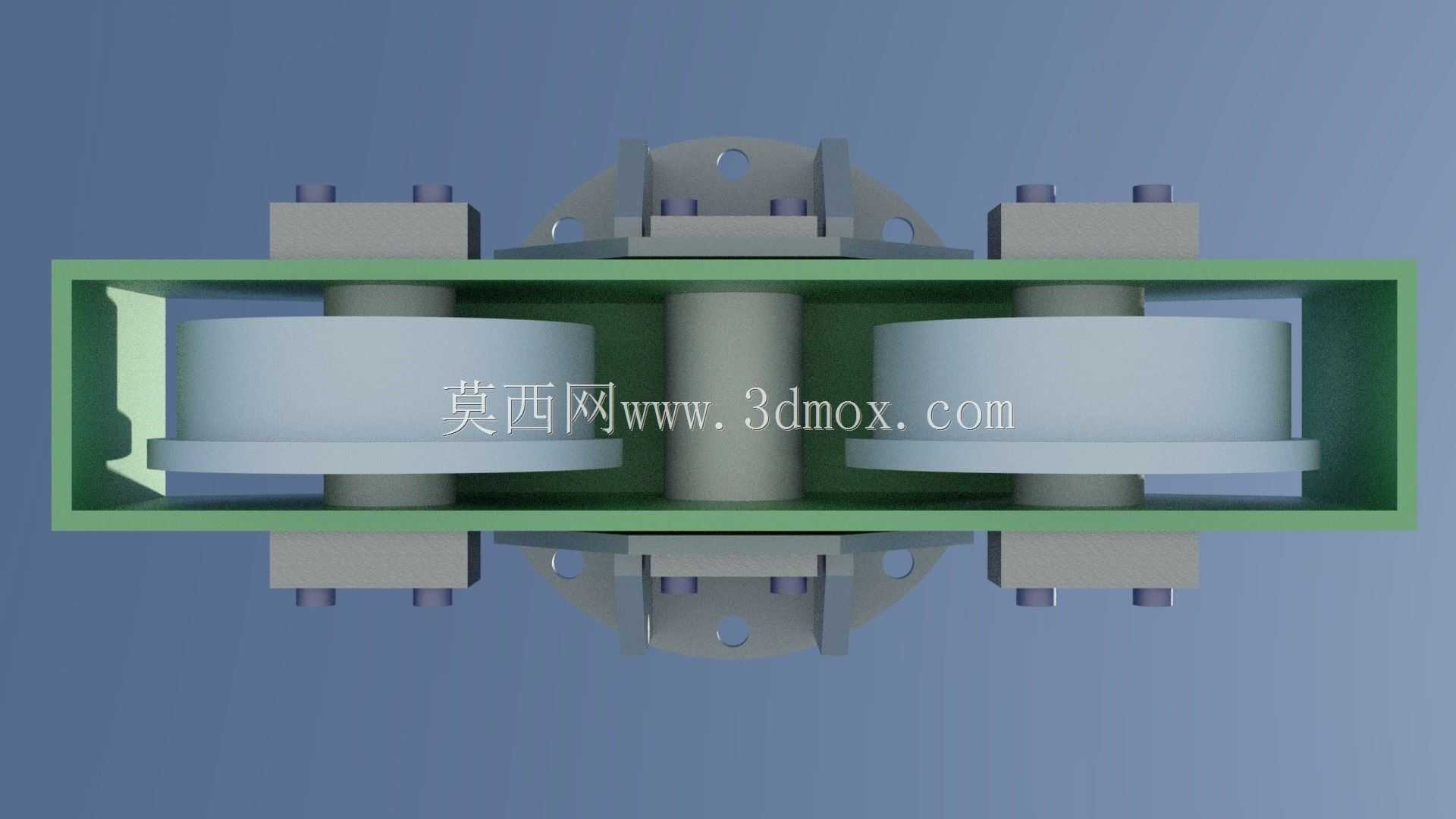

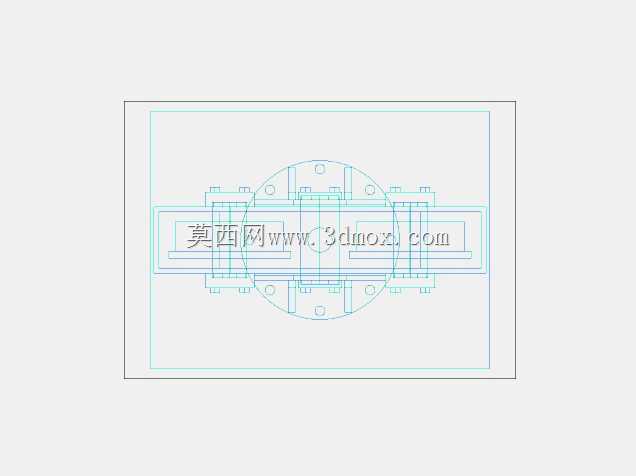

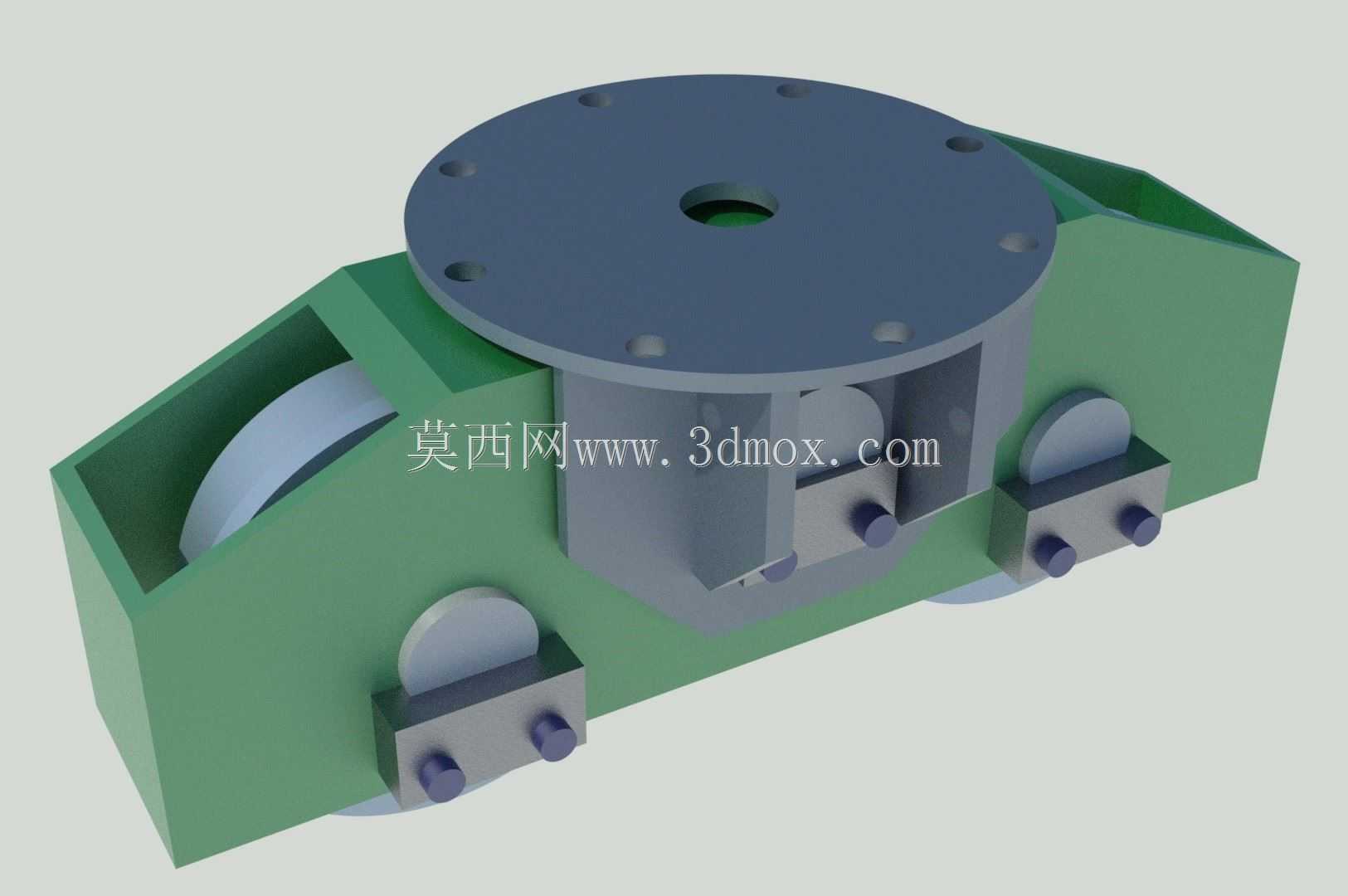

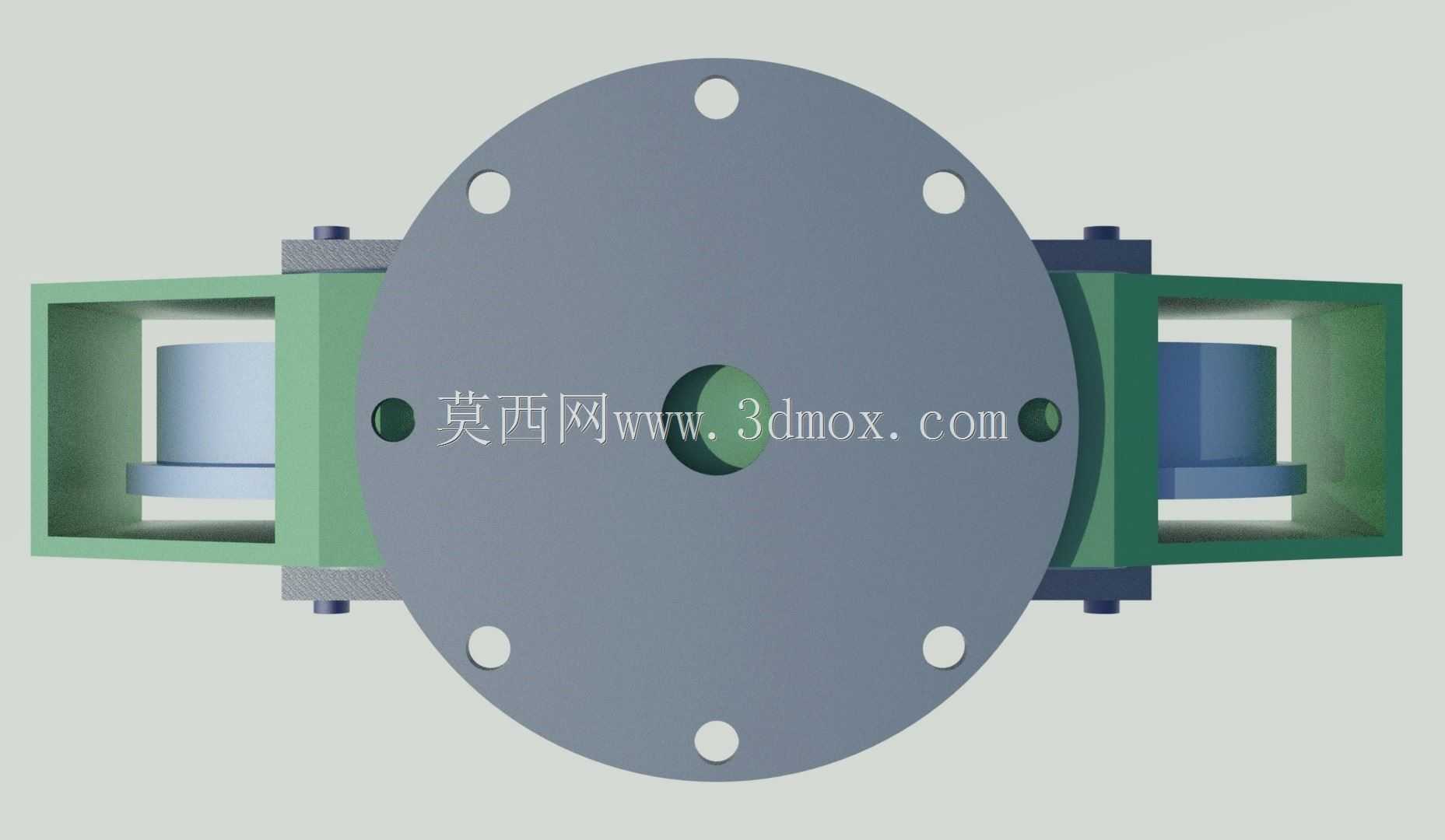

这款双轮支撑结构主要面向大中型电力变压器的厂内转运、现场就位移位场景设计，区别于普通轻型脚轮，其结构强度完全匹配重型电力设备的大载荷移动需求。在变压器生产车间内，完成器身装配、注油试验后的成品变压器重量可达数吨，普通转运工装的轮组易出现压溃、卡滞问题，该双轮脚轮采用对称双轮布局，单组轮系的载荷通过两侧轮体均匀分散，可适配车间环氧地坪、硬化水泥地面等常见厂区路面，移动过程中不会出现单轮过载导致的轮面破损、轴承抱死问题。从结构设计逻辑来看，该脚轮采用顶部法兰对接的安装形式，安装面预留多组螺栓固定位，可直接匹配变压器底部槽钢底座的通用安装孔距，无需额外加工过渡转接板，现场安装时仅需对齐孔位穿入紧固螺栓即可完成装配，大幅缩短设备移位前的工装准备时间。轮架主体采用一体化弯折成型的承力结构，侧部设置的加强筋板直接延伸至轮轴安装位，避免重载状态下轮架出现开口变形、轮轴偏移的问题；两侧轮体采用独立转动的轴系设计，转向时两轮可根据转弯半径差自主调整转速，不会出现硬摩擦刮伤地面、轮体过早磨损的情况。在安装边界方面，该脚轮的整体高度适配常规10kV级配电变压器、中型主变的底部离地间隙要求，安装后不会出现设备底部离地过低、通过性不足的问题，轮体外侧与变压器底座外沿预留足够安全间隙，转向过程中不会与设备本体、周边相邻部件发生运动干涉。日常使用场景中，该脚轮既可以作为变压器生产环节的临时移位工装配套部件，也可用于需要定期调整布设位置的临时供电用变压器的永久移动支撑，轮架表面做了防锈钝化处理，可适应户外临时布设时的潮湿、多粉尘环境，不会短时间内出现锈蚀卡滞的问题。设计过程中针对轮轴的剪切强度做了冗余校核，轮轴采用调质处理的合金结构钢加工，配合自润滑轴承套，长期重载使用也无需频繁加注润滑脂，维护成本极低。双轮的布局形式也让设备移动过程中的稳定性更好，经过车间地面的伸缩缝、小型障碍物时，不会出现单轮悬空导致的设备倾斜晃动，避免变压器内部器身受到不必要的冲击，保障设备内部绝缘结构、绕组的位置稳定性。
