数显游标卡尺高精度测量工具结构设计

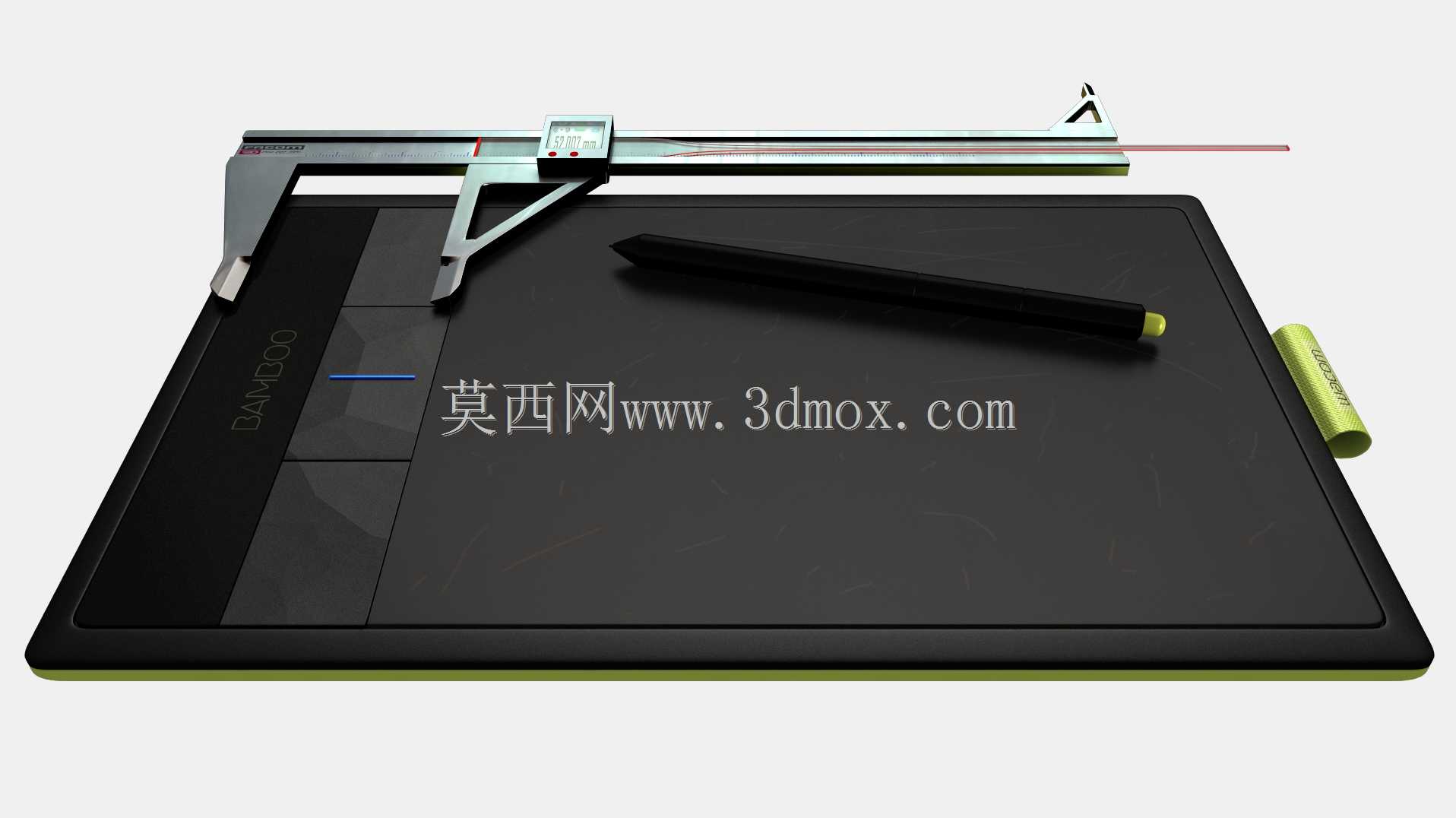

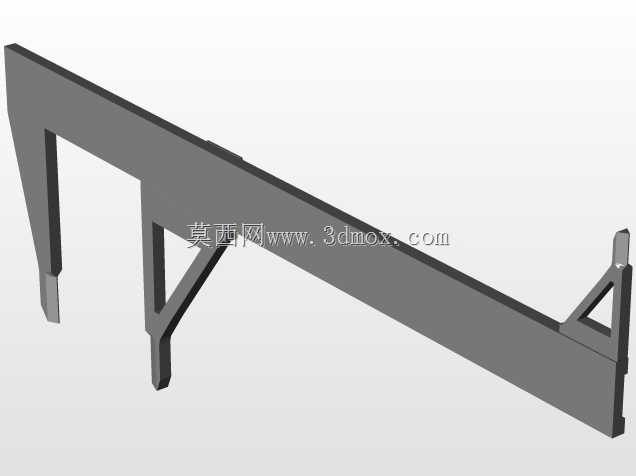

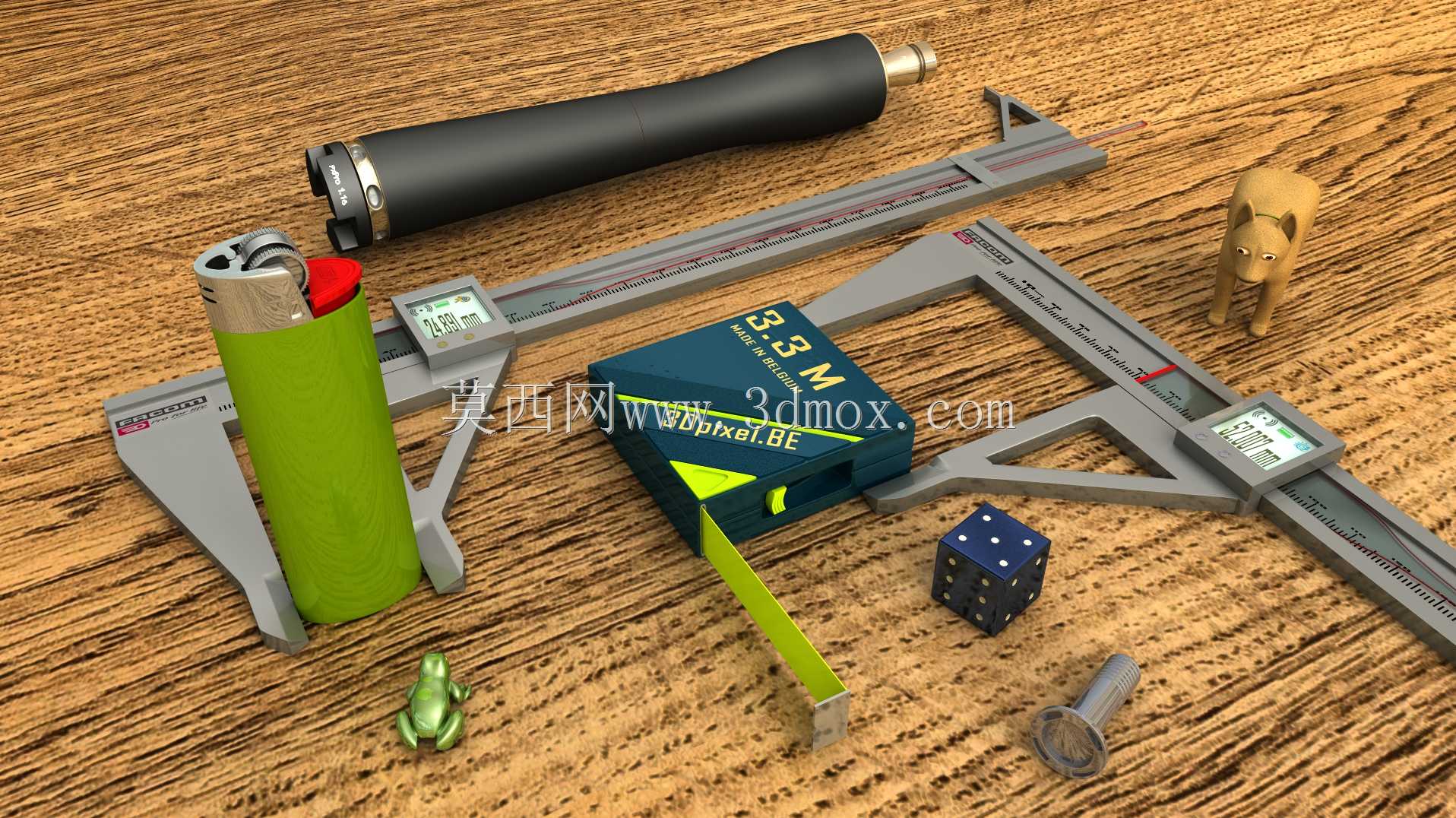

在机械加工现场的工序间检测环节，卡尺是一线操作人员使用频率最高的接触式测量器具，这套数显游标卡尺的三维结构完全还原了量产实物的装配逻辑，从尺身导轨的滑动配合间隙到量爪测量面的平面度公差带，都按照实际量产的精度要求做了结构还原。日常使用中，外测量爪承担轴类零件外径、板材厚度、外形长宽尺寸的快速检测任务，内测量爪可完成孔内径、槽宽尺寸的测量，深度杆则能直接探出测量盲孔深度、台阶高度差，覆盖了机加工、钣金、装配环节80%以上的常规尺寸快速检测需求，不需要复杂的装夹调试，拿取后即可完成测量，适配生产现场快节奏的工序抽检要求。设计阶段首先要保证尺身主导轨的直线度，这是整个测量精度的基准，滑动尺框和尺身的配合间隙控制在0.01-0.03mm区间，既保证滑动顺畅无卡滞，又不会因间隙过大产生测量示值偏差；数显模块的安装槽位做了定位凸台设计，避免装配时出现偏移导致读数误差，固定量爪和滑动量爪的测量面做了淬硬处理的结构预留，对应实物的硬质合金镶片结构，长期使用也不会因磨损出现测量面塌角影响精度。整套模型的外形尺寸完全符合通用量产卡尺的规格边界，0-150mm量程的款型整体尺身长度控制在230mm左右，尺身宽度16mm，滑动尺框的握持区域做了微弧面的结构处理，贴合操作人员拇指推动的施力角度，长时间握持测量也不会产生硌手的不适感；深度测量杆的收纳槽和尺身尾部齐平，不会出现外凸剐蹭工件表面的问题，锁紧螺钉的位置设置在尺框侧上方，单手即可完成锁紧操作，测量后锁定尺框位置可以方便取下卡尺读取数值，避免移动过程中尺框滑动导致读数偏差。从建模逻辑来看，所有配合面都做了公差预留的结构示意，尺身的刻度槽、数显屏的安装位、电池仓的卡扣结构都完全还原实物的装配关系，不管是做量具类的产品结构演示，还是用于生产现场的工位器具建模装配，都能直接适配场景需求，不需要额外调整结构比例。不同于实验室使用的高精度千分尺、高度仪等设备，卡尺的核心设计逻辑是在保证常规测量精度的前提下，最大化提升使用便捷性，所以结构上没有多余的复杂传动部件，依靠尺身和尺框的精密滑动配合实现尺寸传递，数显模块通过栅格传感器直接读取位移量，避免了传统游标卡尺人工对齐刻度线产生的视差，新手操作人员经过简单培训就能快速掌握使用方法，在装配车间的零件适配、来料检验的尺寸初筛、维修现场的零件测绘场景下，都是不可替代的基础测量工具。
