带半自动吹扫聚碳酸酯罐式过滤装置

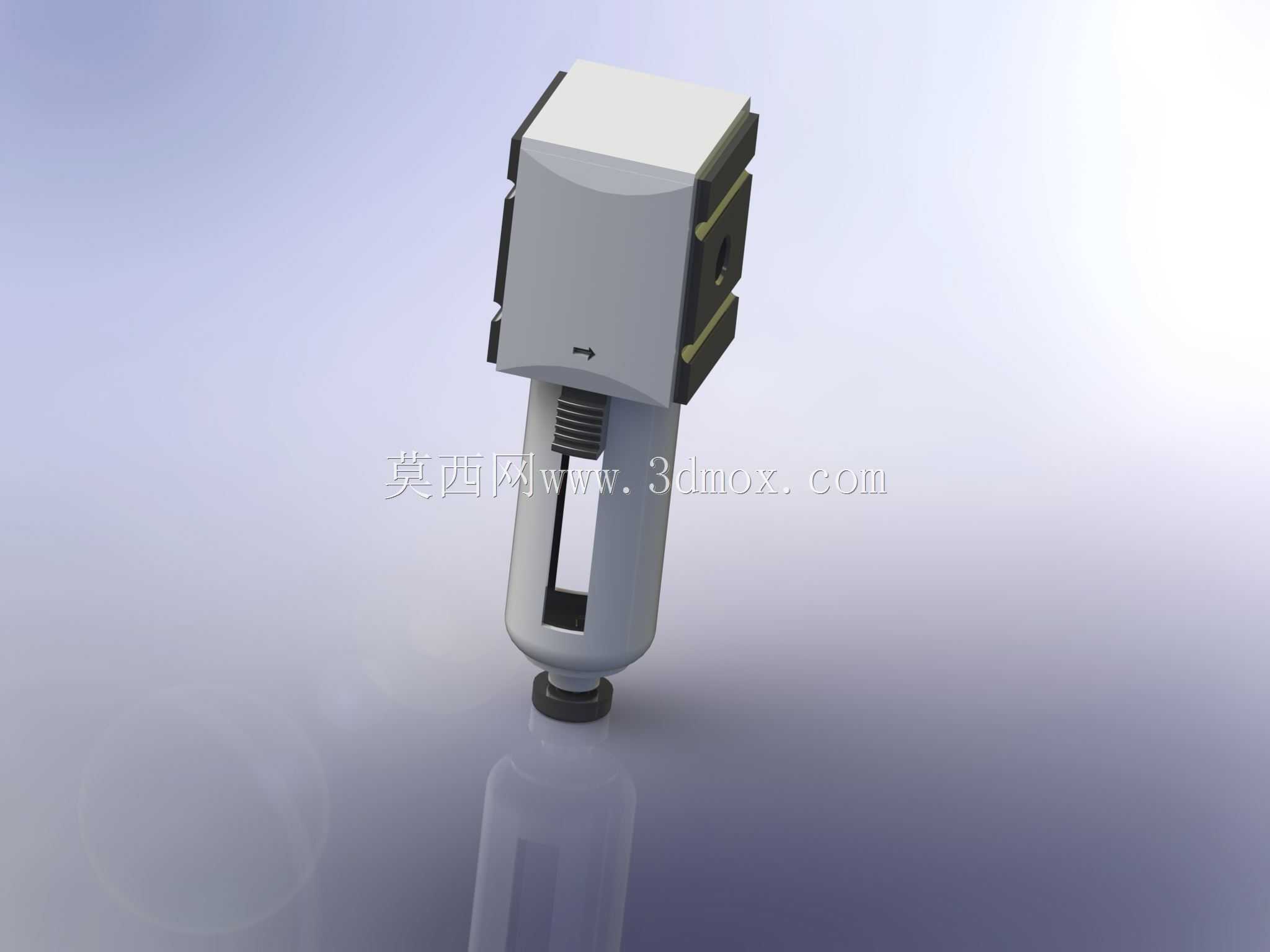

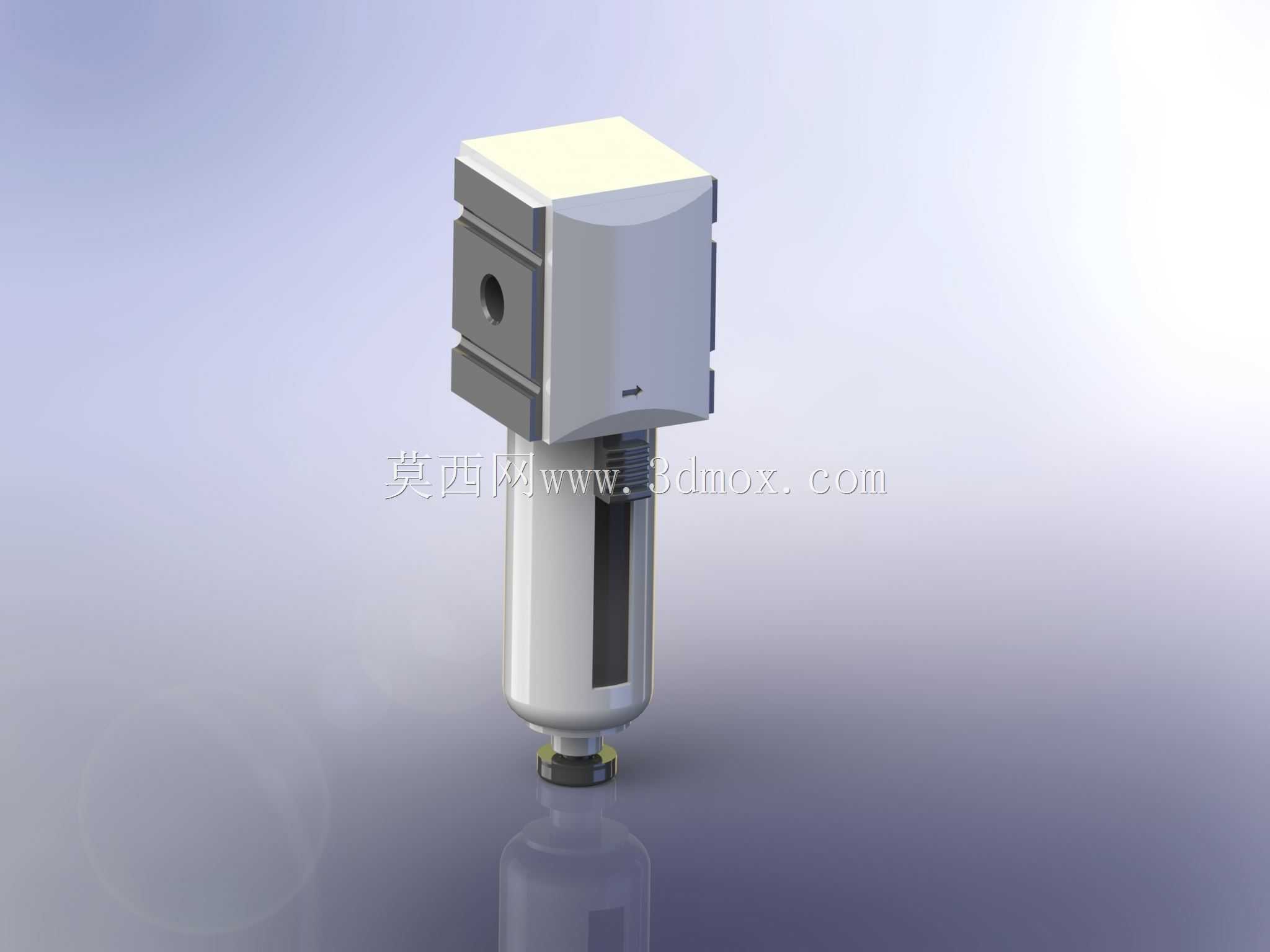

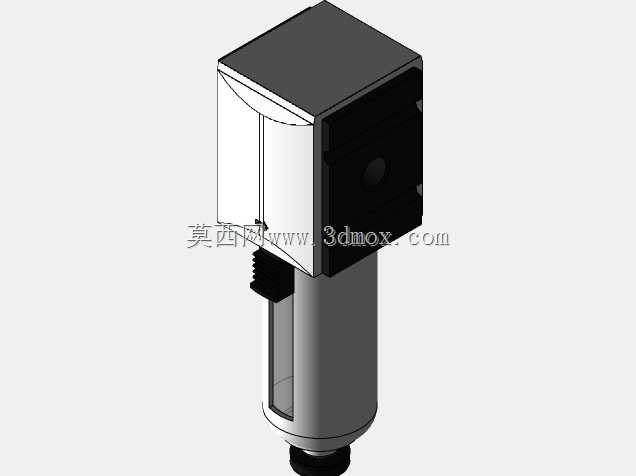

在气动控制系统的气源处理环节，这类过滤装置是保障下游气动元件稳定运行的核心部件，常布置在空压机储气罐出口、气动阀组进气端、精密气动执行机构前端位置，用来滤除压缩空气中夹带的液态水滴、固态粉尘颗粒、管路锈蚀剥落杂质，避免杂质进入电磁阀、气缸、气动马达等元件造成密封面磨损、节流孔堵塞、阀芯卡滞等故障。这款过滤装置采用聚碳酸酯透明滤杯设计，日常巡检时可直接观察杯内积液高度与滤芯污染状态，无需拆解即可判断是否需要排污或更换滤芯，适配车间常规气动系统的运维需求。结构上采用上阀块下滤杯的分体式布局，上部方形阀块集成了进气口、出气口与吹扫控制机构，进出气口采用内螺纹连接形式，可直接对接标准气动管路，无需额外定制转接接头，安装时需预留足够的垂直操作空间，保障滤杯拆装、滤芯更换的操作余量，同时要避开高温热源直射区域，防止聚碳酸酯滤杯长期受高温影响出现材质老化开裂问题。下部滤杯采用圆柱型结构，底部设置排污接口，搭配的半自动吹扫机构可在系统泄压或手动触发时，利用气流反向冲刷滤芯表面附着的固态杂质，同时将滤杯内沉积的积液与杂质从排污口排出，相比普通手动排污过滤器，可减少日常运维的拆解频次，延长滤芯的实际使用寿命。设计过程中充分考虑了气动系统的安装兼容性，上部阀块的安装孔位符合常规气源处理件的安装尺寸规范，可直接替换同规格的老式过滤器，无需改动现有管路布局；滤杯与上部阀块采用卡扣式连接结构，配合密封胶圈实现压力密封，额定工作压力覆盖常规工厂气动系统的0.4-0.8MPa压力区间，滤芯过滤精度为5μm，可满足绝大多数通用气动设备的气源过滤要求。建模时对内部流道做了等比例还原，可用于气动系统的管路布局干涉检查、气源处理站的装配模拟，也可作为气动系统教学演示的三维示意模型，帮助设计人员直观理解过滤器的安装空间需求与结构组成。
