离心式水体杂质净化设备结构设计

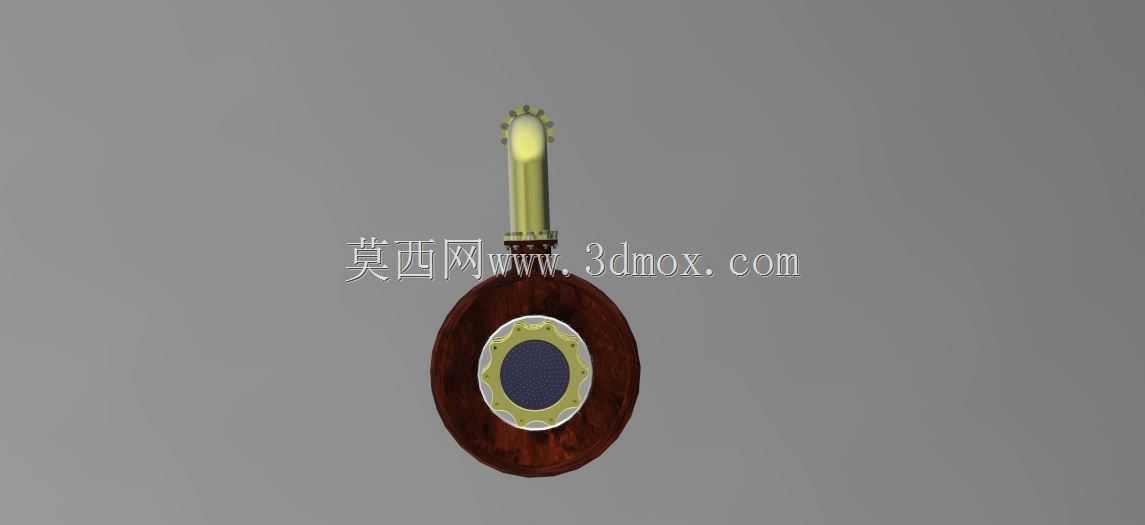

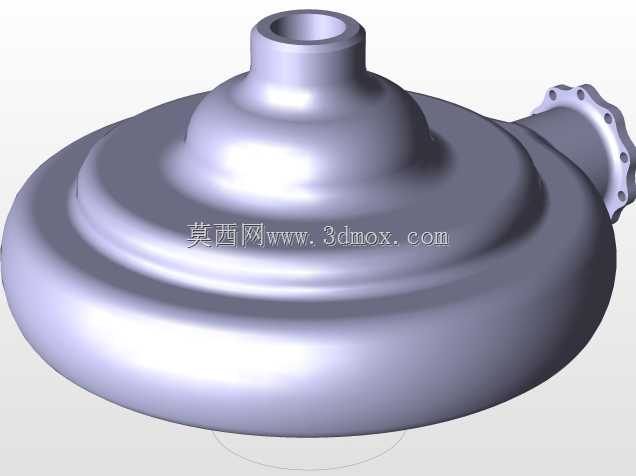

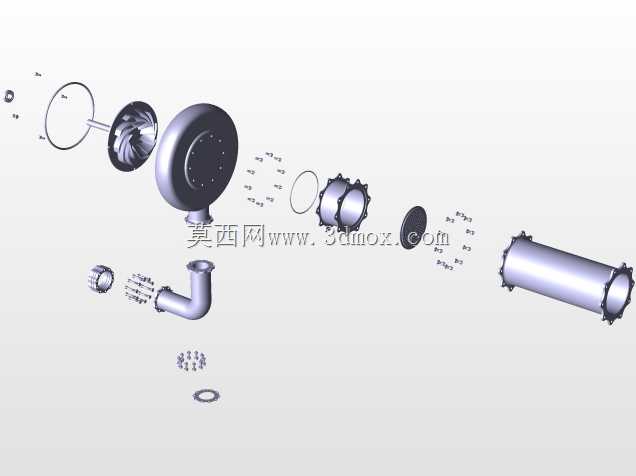

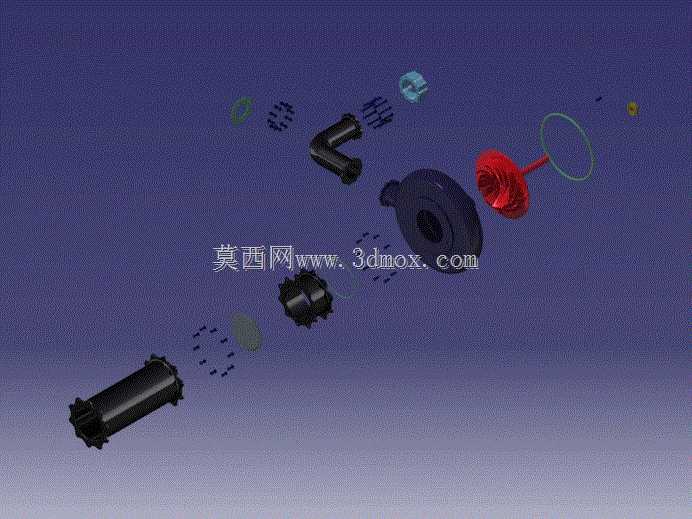

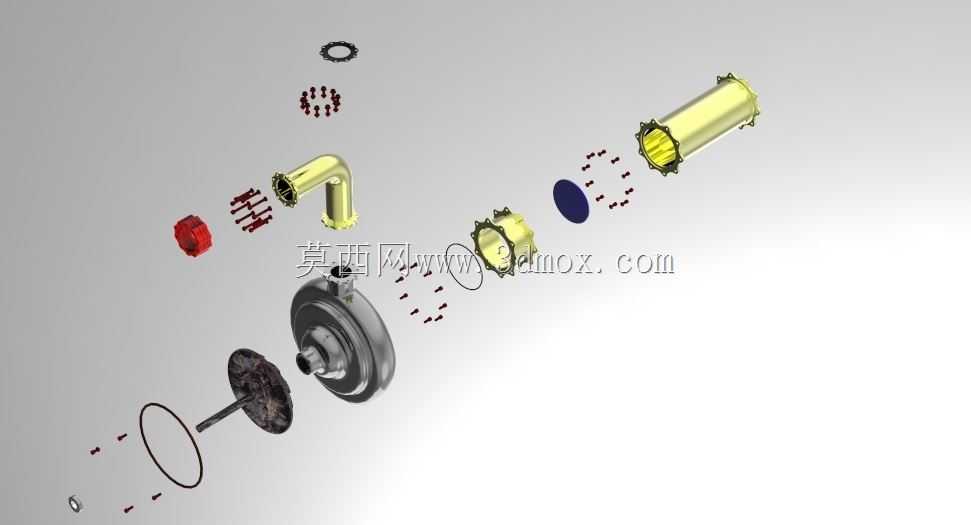

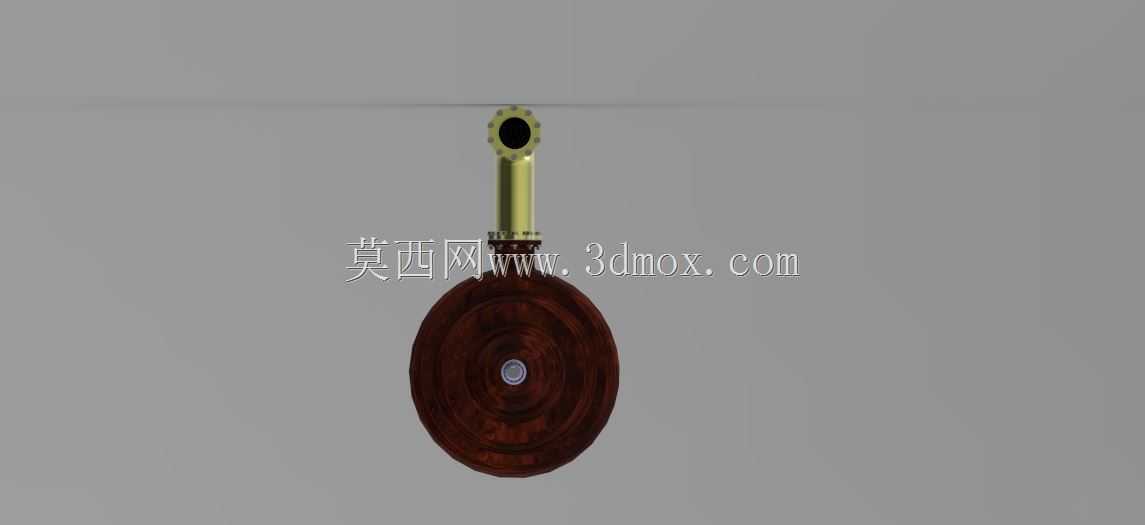

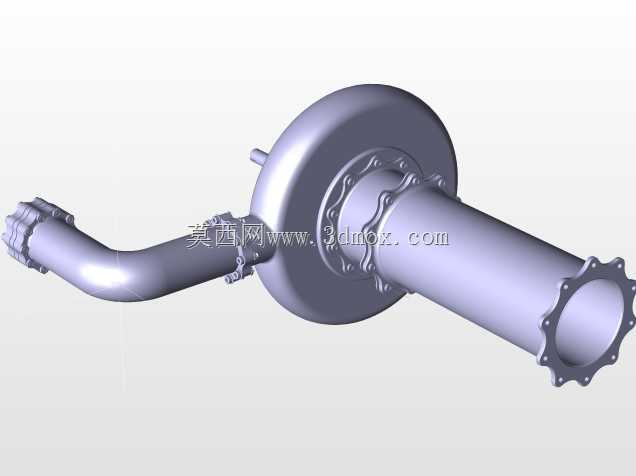

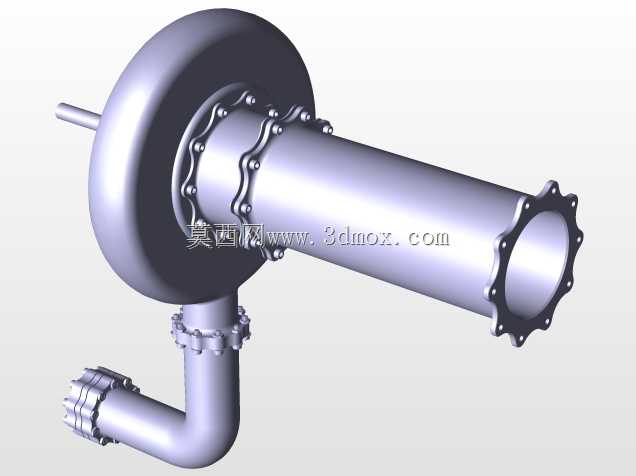

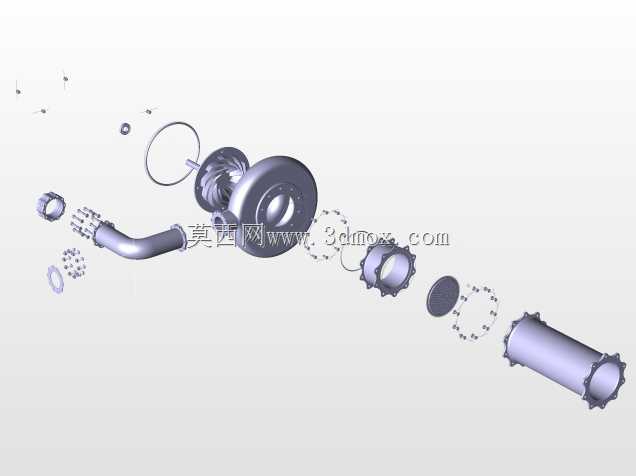

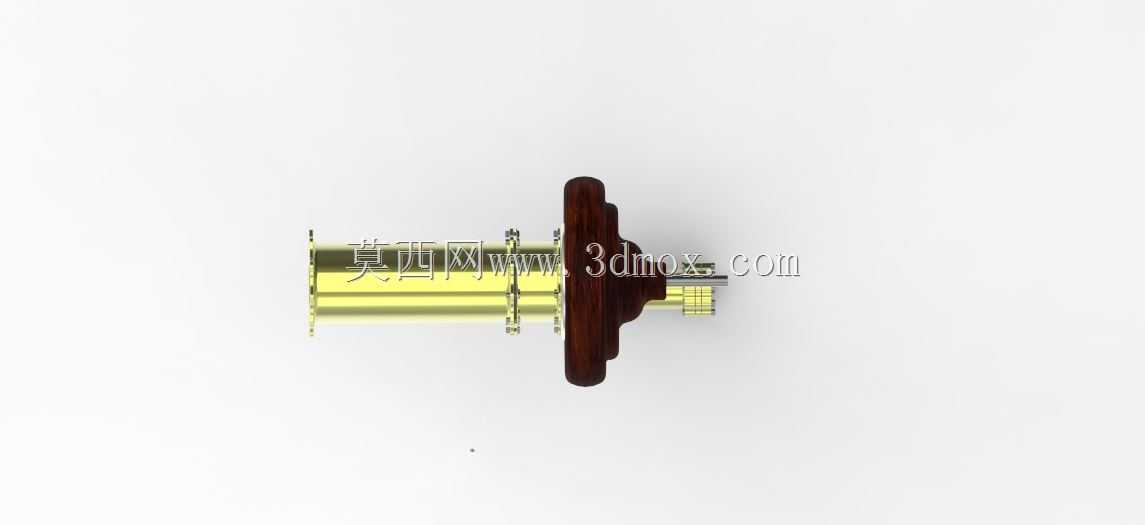

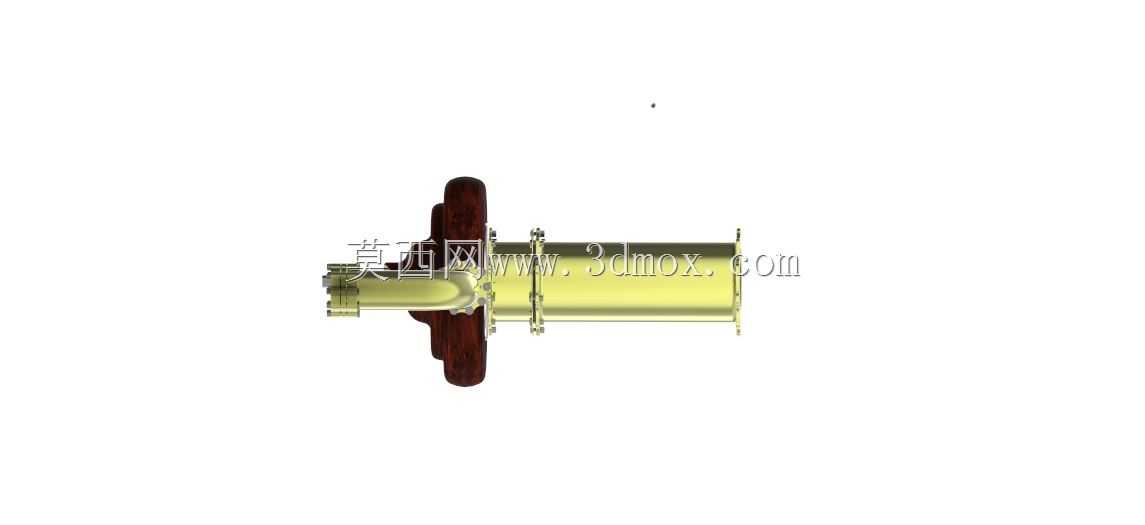

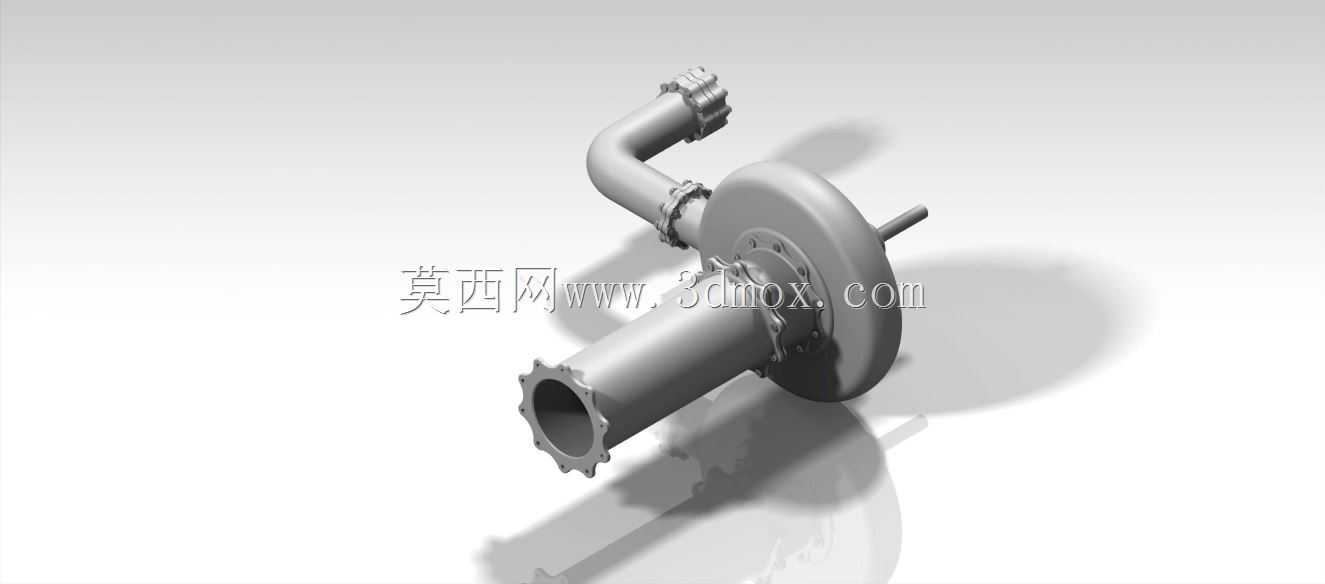

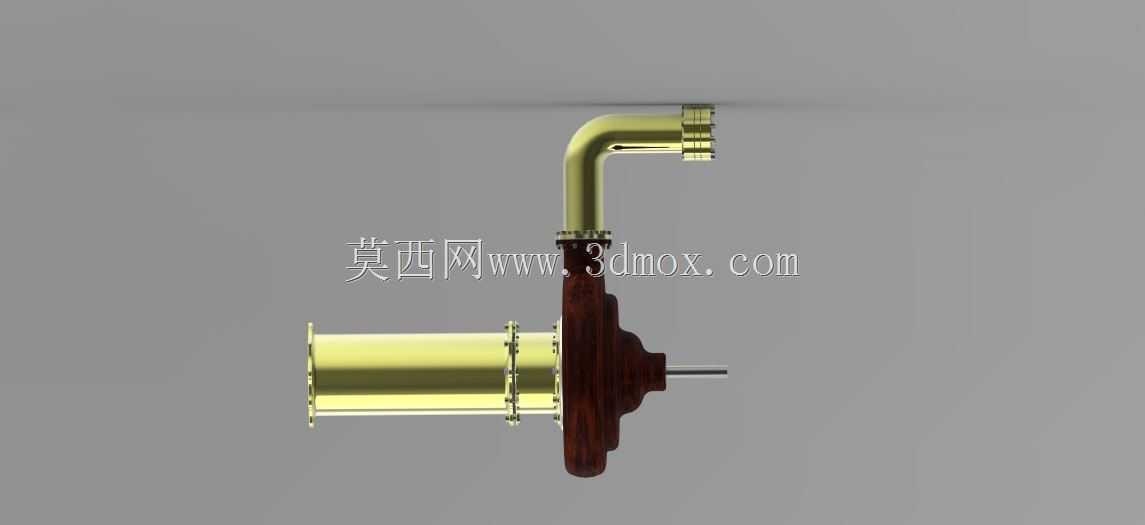

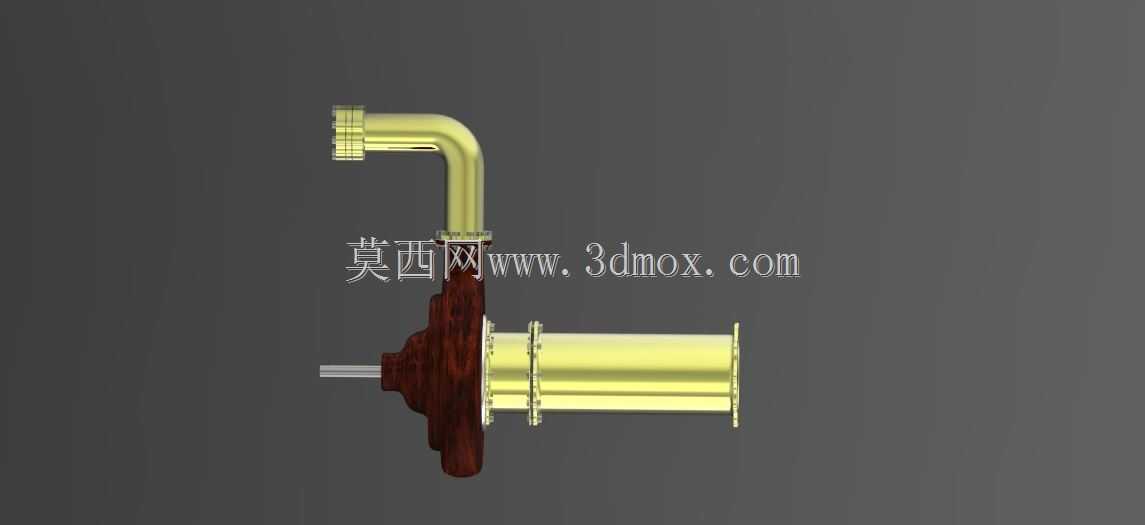

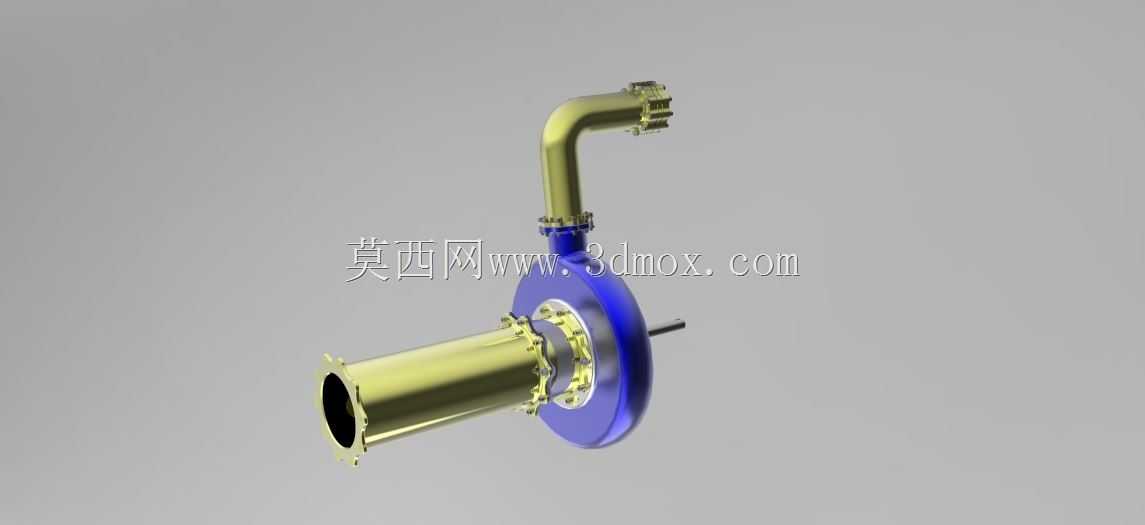

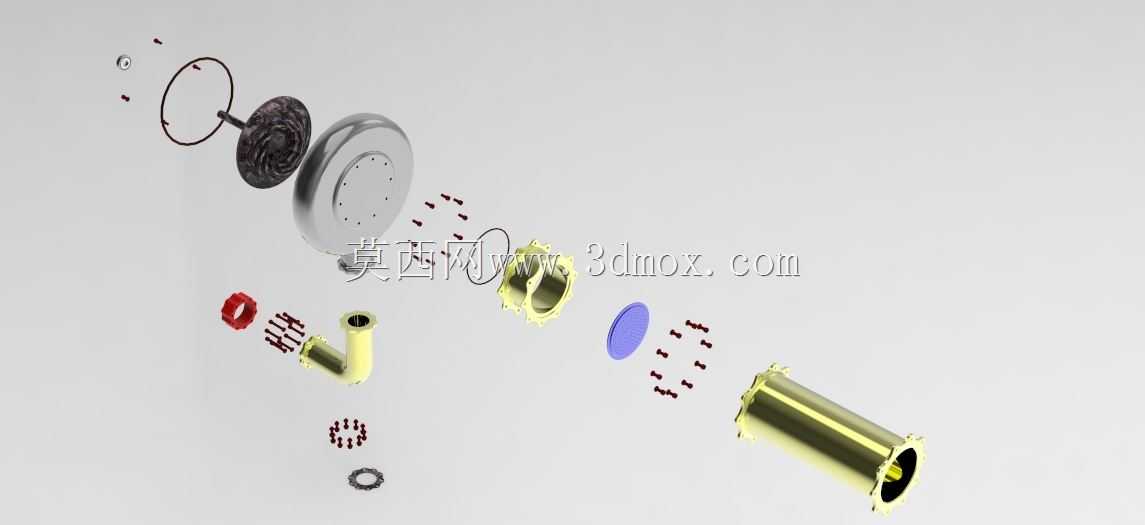

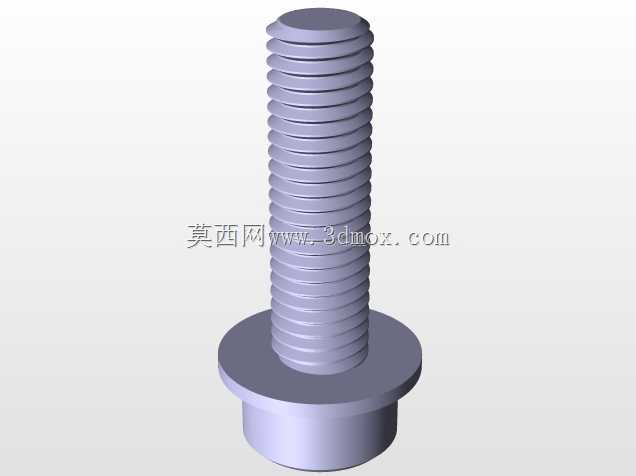

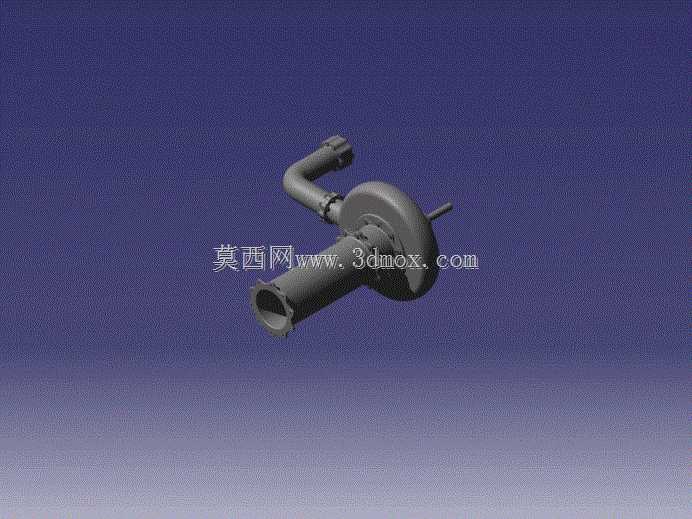

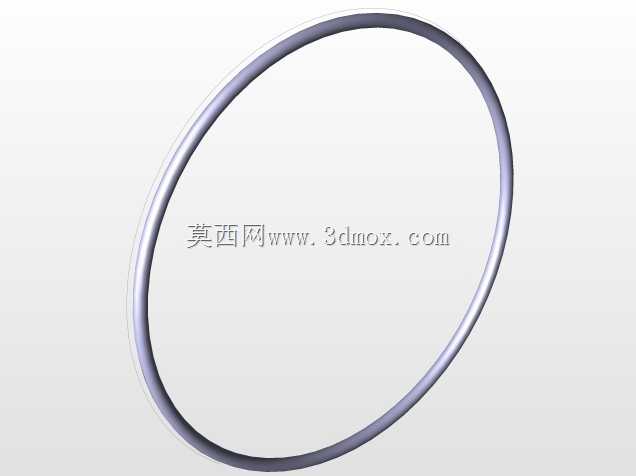

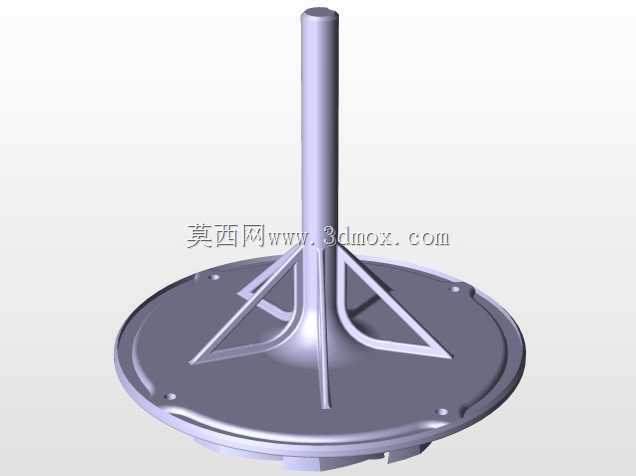

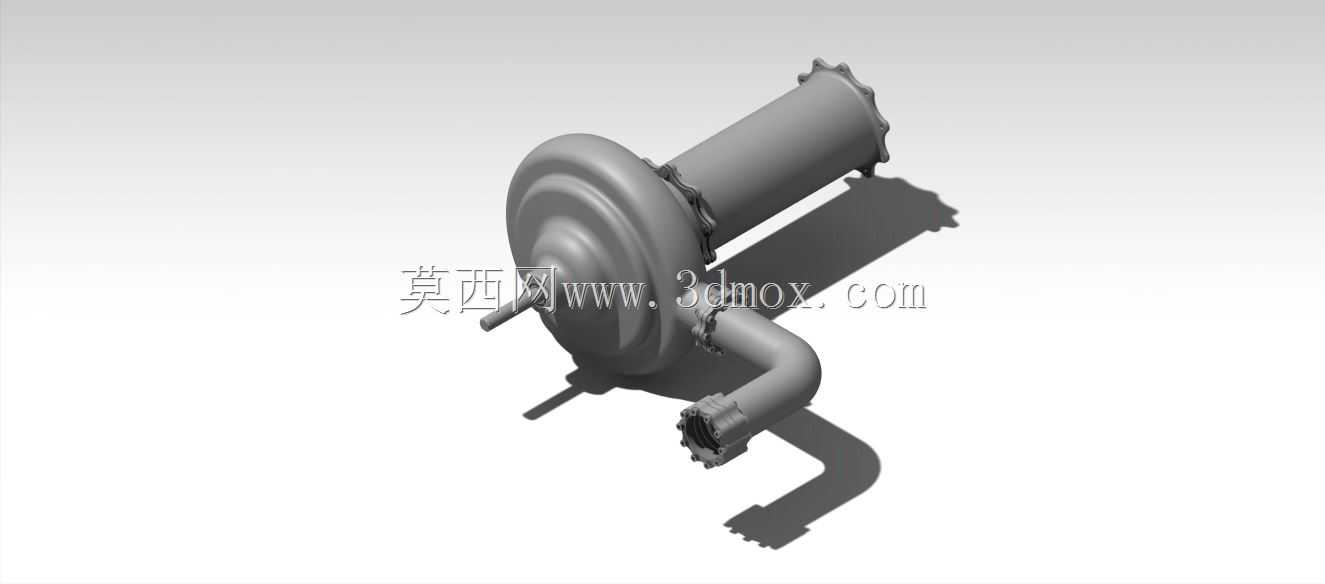

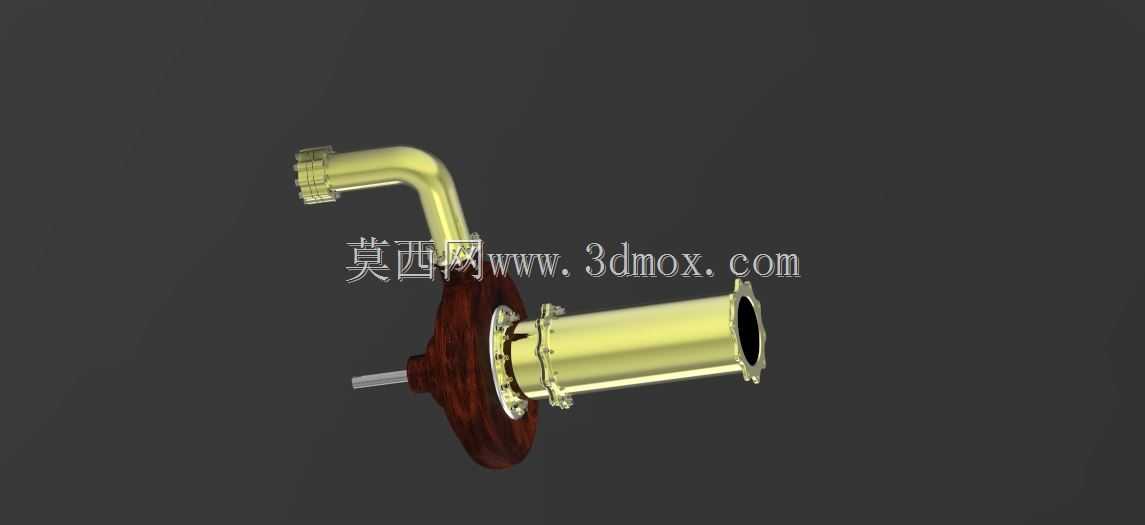

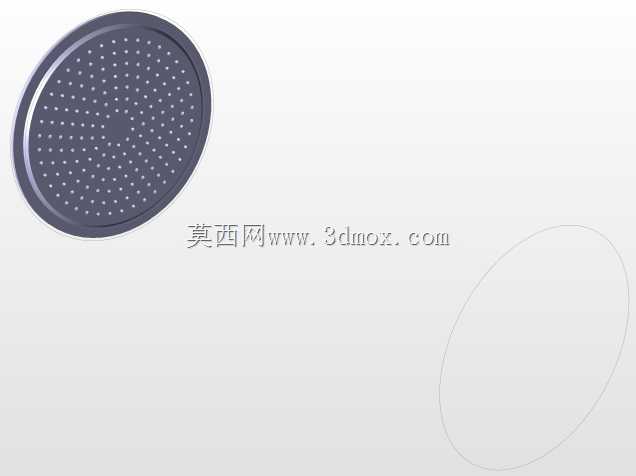

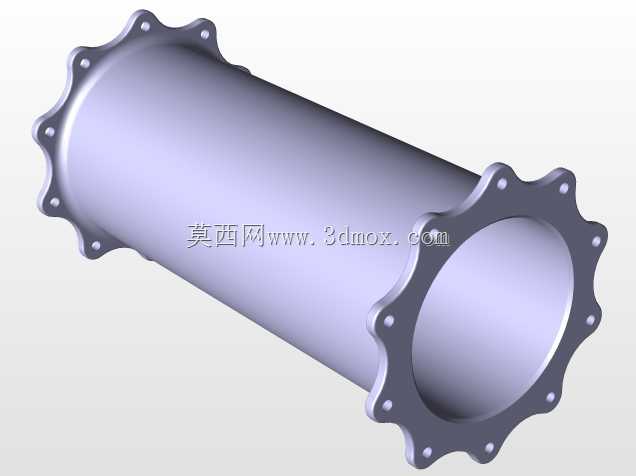

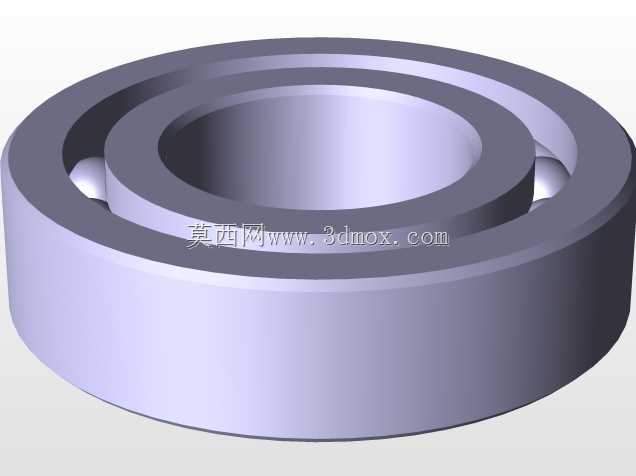

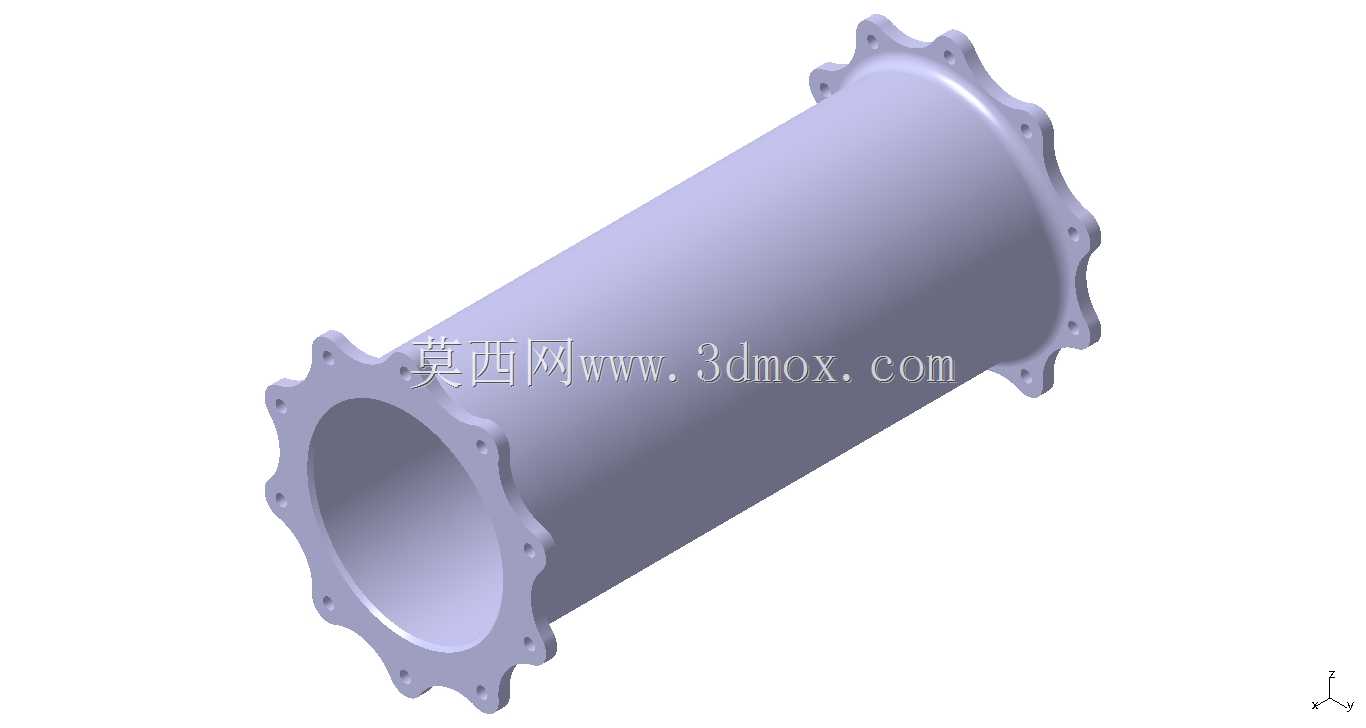

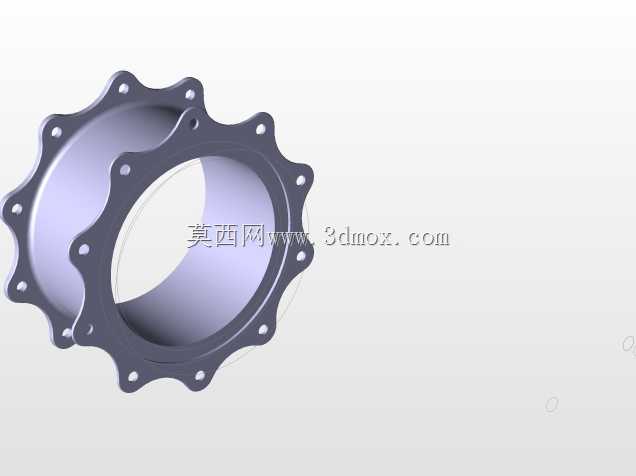

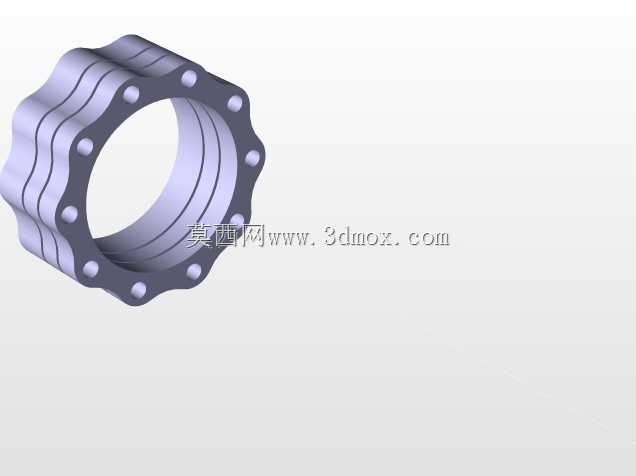

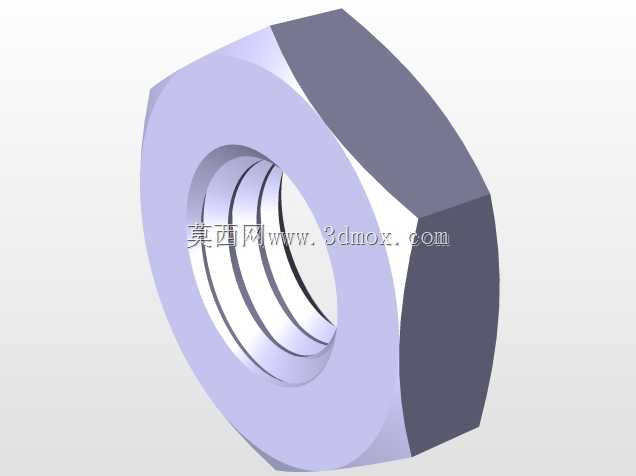

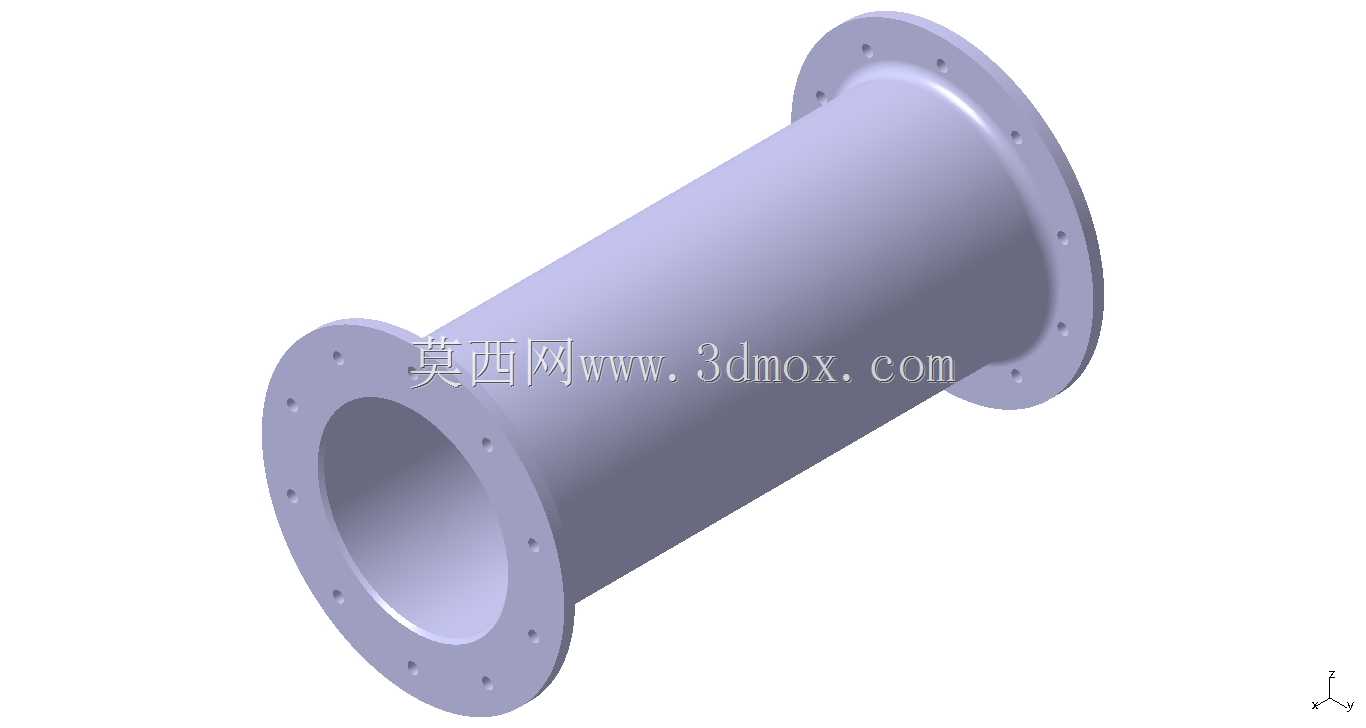

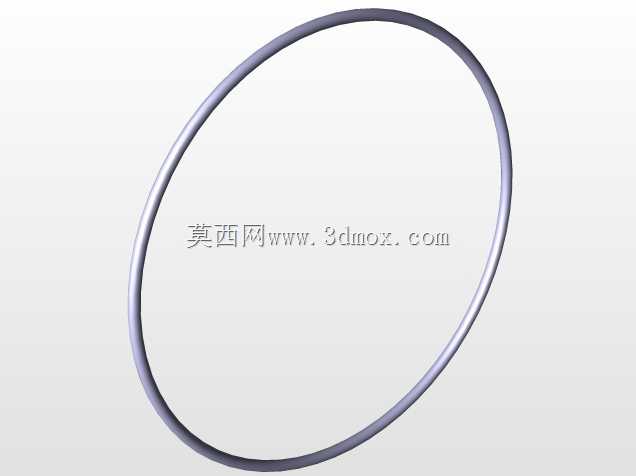

这套离心净化设备的结构设计，核心围绕含固体物理杂质水体的连续净化需求展开，在小型供水预处理、工业循环水旁滤、户外应急净水等场景中，这类依靠离心力实现固液分离的装置，无需更换过滤耗材，可长时间持续产出净化后的水体，能大幅降低人工运维的频次与成本。从结构拆解的三维视图可以看到，整套装置的核心分离腔采用蜗壳式流道设计，进水端沿切向接入腔体，带杂质的水体进入后会沿腔体内壁形成稳定旋流，密度更大的固体杂质在离心力作用下被甩向腔壁，沿壁面滑落至底部集污腔，净化后的水体则从腔体中心的出水口向上引出，这种流道设计避免了传统滤网过滤的堵塞问题，在杂质含量波动较大的工况下也能保持稳定的分离效率。设计过程中重点考量了不同部件的安装边界，核心旋转叶轮与分离腔内壁的间隙控制在1.5-2mm区间，间隙过大会导致旋流强度不足，杂质分离效率下降，间隙过小则容易被大粒径杂质卡滞，造成部件磨损。进水接口与出水接口均采用标准管螺纹设计，可直接对接现有供水管路，无需额外定制转接件，底部集污腔设置了快开式排污结构，无需拆解整机即可定期排出沉积的杂质，适配现场快速运维的需求。整套设备的外形采用立式布局，占地面积仅为同处理能力滤网式过滤器的60%左右，安装时仅需固定底部的三个安装支脚，预留出侧面进水、顶部出水以及底部排污的操作空间即可，无需额外搭建复杂的支撑框架。叶轮部分采用后弯式叶片设计，在保证旋流强度的同时降低了水体流动的阻力损失，配套的密封结构采用双唇口密封圈，可承受0.2-0.6MPa的工作压力，避免运行过程中出现渗漏问题。在结构细节上，所有过流部件的转角处均做了圆弧过渡处理，减少流体局部阻力的同时，也避免了杂质在转角处沉积堵塞，连接紧固件均采用标准六角件，方便现场使用常规工具进行拆装维护。针对不同的处理量需求，该结构可通过等比例缩放调整尺寸，缩小后的版本可适配小型家用净水、户外便携净水等场景，放大后的版本则可用于工业循环水系统、农田灌溉水预处理等大流量工况，结构的通用性较强，建模过程中所有配合面均保留了合理的公差余量，可直接用于后续的工程图输出与样机加工。
