通风管路用镀锌板空气过滤箱体结构

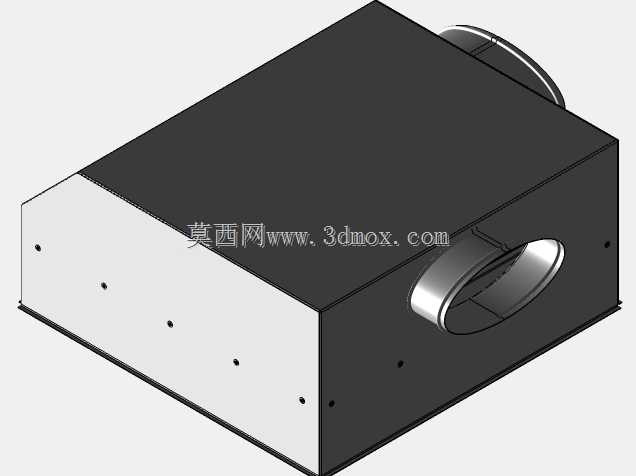

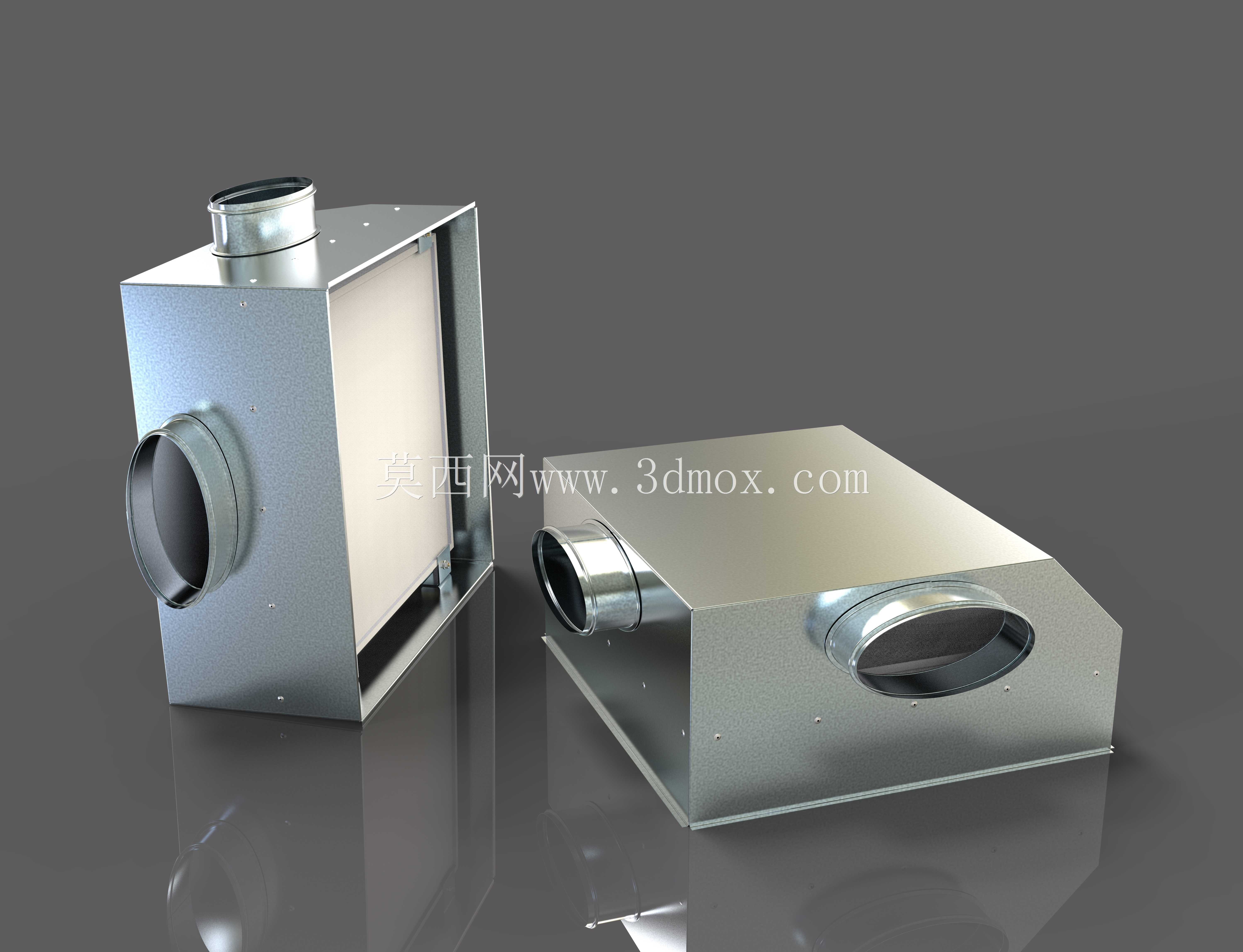

这款滤箱主要应用在商用建筑通风系统、工业车间送风管路、洁净空间新风预处理环节，串接在通风管道中间，承担气流中粉尘、悬浮颗粒物的拦截过滤作用，避免杂质进入后端风管堆积或是送入室内影响空气质量。从结构设计来看，箱体采用镀锌钢板折弯拼接成型，板材厚度适配常规通风系统的承压需求，折边处做了密封压边处理，减少运行过程中的漏风率，箱体侧面预留快开式检修门结构，无需整体拆卸管路即可完成内部滤材的更换，日常运维的操作空间预留充足，不会出现检修时操作空间不足的问题。进出风口采用标准圆形风管接口设计，接口尺寸匹配常规通风管道的通用管径，接口处做外翻边处理，方便和风管通过法兰或是抱箍连接，安装时不需要额外做变径转接，能直接适配同管径的螺旋风管、镀锌铁皮风管，降低现场安装的改造成本。两款不同结构的滤箱分别适配不同的安装场景，立式结构适合竖向管路安装或是吊顶内竖向空间充足的点位，卧式斜口结构适合横向敷设的风管，尤其是吊顶内高度受限的空间，斜向进出风口能减少管路弯折的风阻损失。设计过程中优先考虑了气流组织的合理性，箱体内部的滤材安装位做了导流结构，避免气流进入箱体后出现局部涡流，减少风阻带来的风机能耗损失，同时保证滤材整个迎风面都能均匀过风，避免局部滤材过早积尘堵塞，延长滤材的更换周期。箱体外部的固定点位做了加强处理，吊装时可以通过边角的固定孔位搭配吊件完成安装，承重结构经过加强，不会因为长期吊挂出现箱体变形的问题。安装边界方面，需要在滤箱检修门一侧预留不小于箱体宽度的操作空间，方便后期打开检修门更换滤材，进出风口对接时要注意和风管保持同轴，避免错位带来的额外风阻和密封失效问题，箱体整体做了镀锌防锈处理，适合在常规湿度的通风环境下长期使用，不需要额外做表面防腐处理。
