工业用压力检测传感装置结构模型

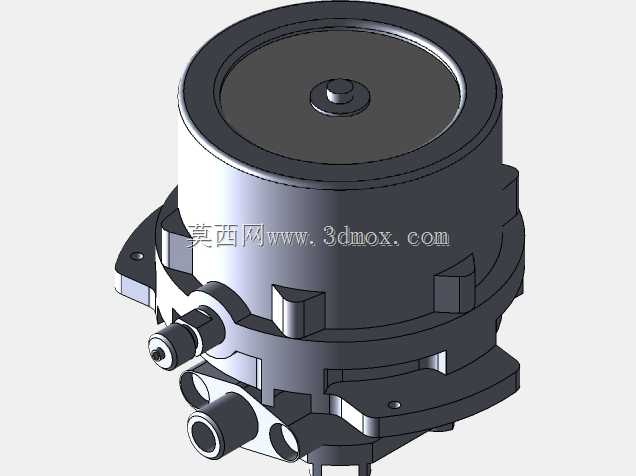

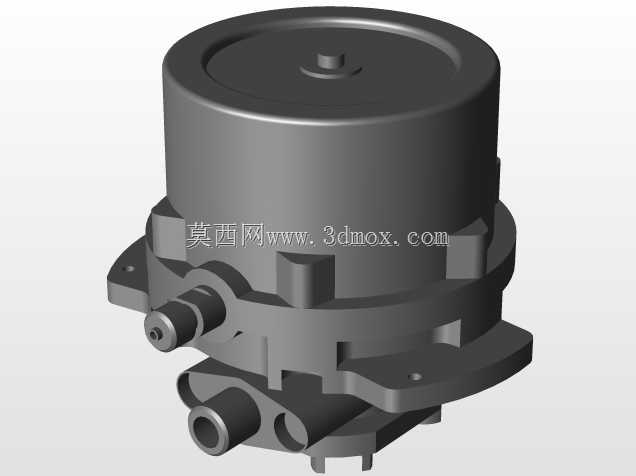

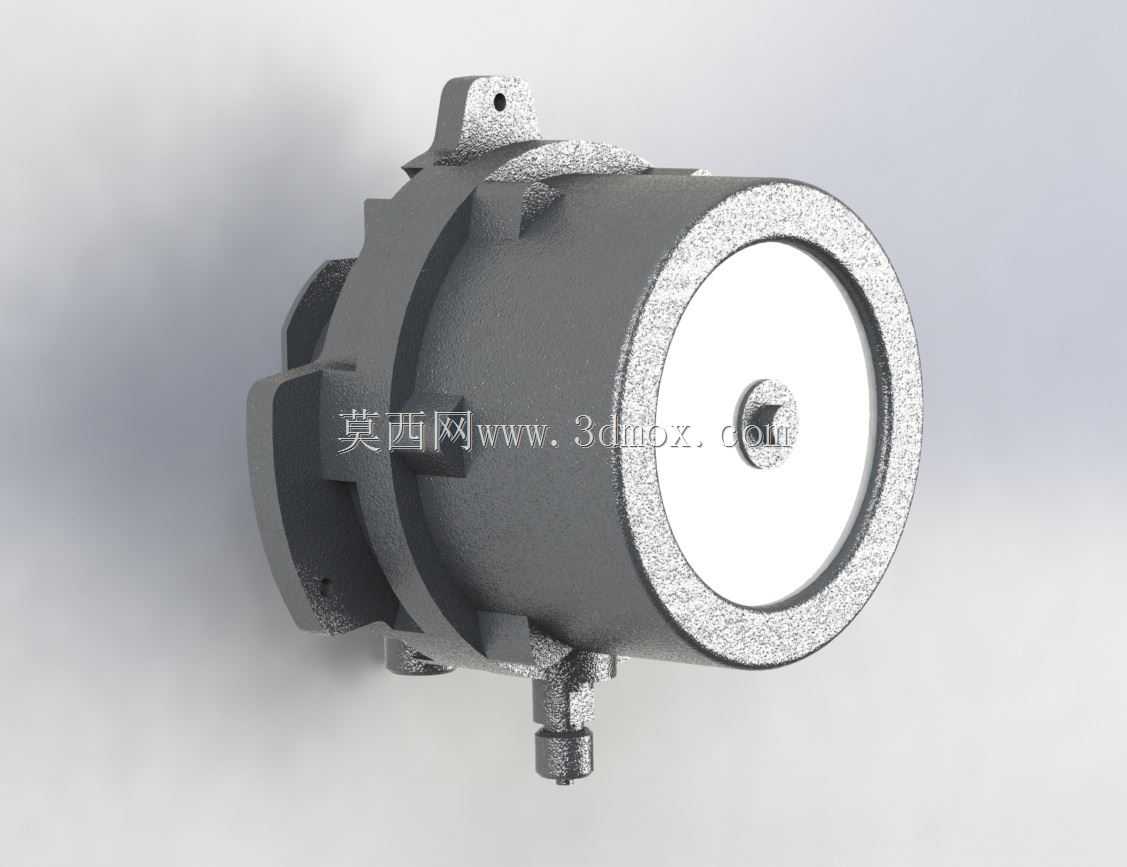

该压力检测装置的三维结构还原，完全贴合工业现场流体管路的实际使用需求，建模过程中优先考虑了现场安装的适配性与长期运行的结构可靠性。从应用场景来看，这类装置广泛部署在工业流体输送管网、工艺反应设备、液压动力系统的管路上，负责实时采集管路内流体介质的压力数值，同时可联动外部电控回路，在压力超出阈值时触发信号输出，完成超限报警、回路切断等联锁动作，保障生产过程的压力参数处于可控区间。

建模时首先梳理了装置的核心功能分区：前端的压力感应腔直接对接管路介质，建模时保留了腔体内的密封配合面结构，确保装配后介质不会从衔接处渗漏；中部的壳体采用铸造型腔结构，外壁设置的多道加强筋并非装饰结构，而是为了承受介质压力带来的壳体形变，同时提升壳体抗外部磕碰的能力，建模时按照实际铸件的拔模斜度做了结构处理，还原了真实铸件的壁厚均匀性，避免后续出工程图时出现壁厚突变导致的应力集中问题。

安装边界的处理是这类工业仪表建模的重点，装置底部预留的外螺纹接头是标准管路连接接口，建模时严格遵循管螺纹的尺寸规范，确保和现场常用的管路接头可以直接适配；壳体侧面的固定耳座上开设的安装孔，对应现场支架安装的螺栓尺寸，建模时预留了足够的螺栓装配空间，不会出现安装时螺栓无法穿入、扳手没有操作空间的问题。前端的表盘防护圈采用金属卷边结构，建模时还原了卷边的圆弧过渡，既可以保护内部的表盘玻璃不受外力撞击破损，也能避免尖锐边角划伤安装运维人员。

从结构设计思路来看，整个装置的壳体采用分体式装配结构，上下壳体的衔接处设置了止口配合位，装配时可以快速定位，同时止口结构也能提升壳体的密封性能，防止外部粉尘、水汽进入壳体内部影响传感元件的精度。壳体下方预留的接线接头结构，对应现场的线缆密封格兰头安装位，建模时保留了接头处的螺纹结构，确保格兰头安装后可以锁紧线缆，实现接线部位的防护要求。整个模型的所有配合面都按照实际装配公差做了间隙预留，不存在结构干涉问题，不管是用于选型演示、装配模拟还是工程出图，都能直接适配对应的工作场景，还原真实工业装置的结构特性。
