法兰式钢制管道对接联轴器管接头

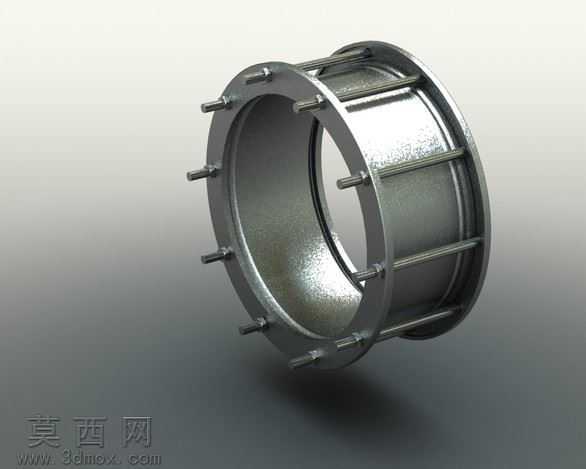

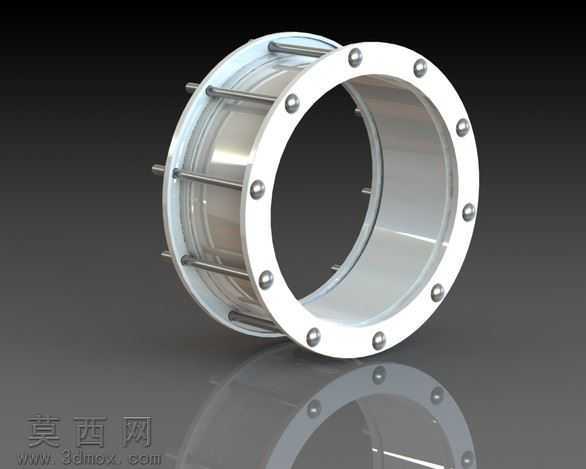

该模型为适配16英寸直径钢管的法兰式管道对接联轴器管接头，整体采用三维参数化建模方式完成，建模过程中严格遵循管道连接件的尺寸匹配逻辑，先完成两端法兰盘的基准草图绘制，精准排布12组周向均匀分布的螺栓安装孔位，保证孔位间距、孔径与对应规格法兰的安装标准完全匹配，避免实际装配时出现对位偏差问题。筒身部分采用薄壁回转体建模逻辑，通过拉伸、抽壳命令完成主体腔体构建，筒身外侧周向均匀布置6组轴向拉紧拉杆，建模时对拉杆两端的固定凸台做了圆角过渡处理，既还原了实际产品的结构特征，也避免模型出现尖锐棱角导致渲染时出现光影失真问题。材质设置上，法兰盘与拉紧拉杆采用哑光不锈钢材质，调整材质粗糙度参数模拟金属表面的细微磨砂质感，筒身中段采用半光亮镀铬金属材质，通过调整反射率、高光参数还原金属管件的真实光泽表现，渲染时采用影棚级三点布光方案，主光源从模型侧上方45度角投射，勾勒出法兰盘螺栓孔、拉杆的结构轮廓，辅光源从另一侧补光消除暗部死黑，底部添加反光板模拟光滑台面的倒影效果，提升模型的展示质感。结构设计上，该接头采用双法兰拉紧式结构，通过周向螺栓锁紧与轴向拉杆的双重固定，实现大口径钢管的稳定对接，密封面位置预留了密封件安装槽位，可适配对应规格的橡胶密封圈保证管路连接的密封性，建模时对所有安装配合面做了公差预留处理，还原实际产品的装配逻辑，整体模型结构完整，细节还原度高，可用于管路系统装配演示、产品展示渲染等场景。
