简易直齿啮合齿轮传动机构三维建模作品

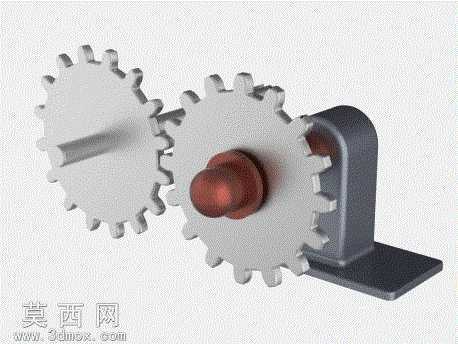

本作品为简易直齿齿轮啮合传动机构的三维建模成果，建模过程围绕齿轮传动的核心运动逻辑展开，首先依据标准直齿圆柱齿轮的齿廓参数完成单个齿轮的特征构建，通过渐开线齿形的精准绘制保证轮齿啮合的合理性，避免传动过程中出现卡滞、干涉的问题。建模时对两个齿轮的中心距进行了严格校核，确保轮齿啮合间隙处于合理区间，既能够保证传动的顺畅性，也还原了真实齿轮传动的配合精度。模型同时构建了配套的安装支座结构，支座采用L型折弯支撑形态，底部设置平整安装面用于机构固定，上部设置轴孔结构用于承载齿轮转轴，转轴端部做了圆润化处理，还原了真实轴端的装配细节。材质渲染阶段，对齿轮主体采用哑光金属质感的浅灰色材质，模拟普通钢材机加工后的表面效果，对转轴端部采用红棕色金属材质做区分处理，突出转轴的装配位置，对支座采用深灰色哑光金属材质，和齿轮主体形成视觉层次区分，同时添加了柔和的环境光影效果，让模型的结构轮廓、齿形细节、装配关系都能够清晰呈现。设计思路上以还原基础齿轮传动的核心结构为目标，省略了冗余的复杂附件，重点突出两个直齿轮的外啮合传动关系、轮齿的排布形态、以及支撑结构的装配逻辑，能够直观展示平行轴齿轮传动的基本运动原理，所有结构特征都做了合理的圆角过渡处理，避免尖锐棱角不符合实际机械加工工艺的问题，轮齿的齿顶、齿根都按照标准参数做了修正，保证模型既具备展示效果，也符合机械设计的基础规范，整体模型结构简洁明了，各部件的装配关系清晰，能够清晰呈现简易齿轮传动机构的组成形态与结构特点。
