非共线轴传动钩钩式万向联轴器结构

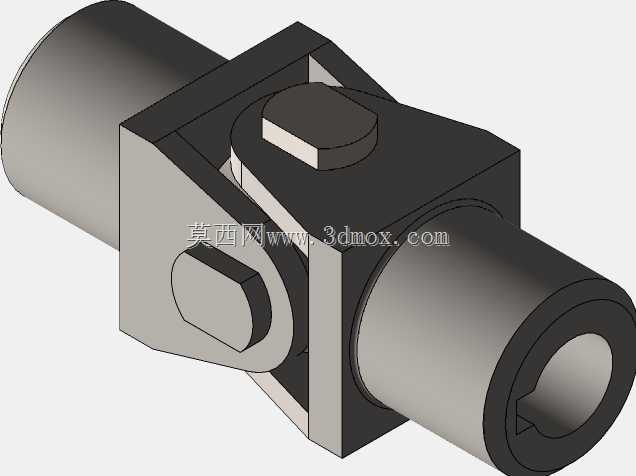

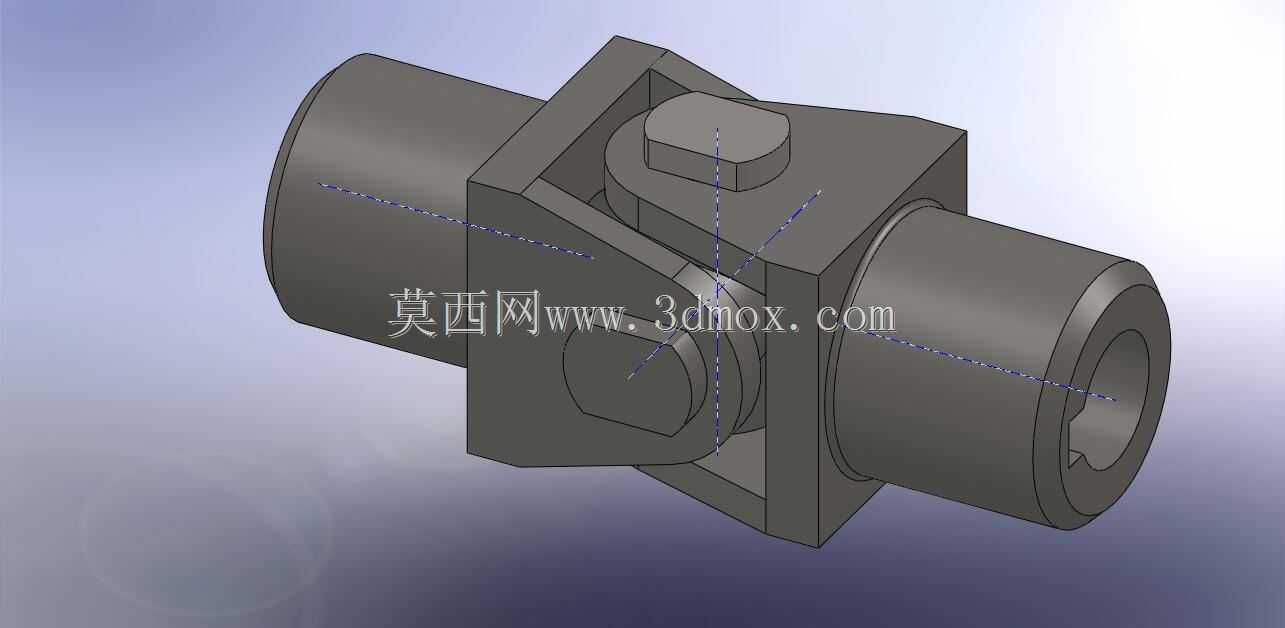

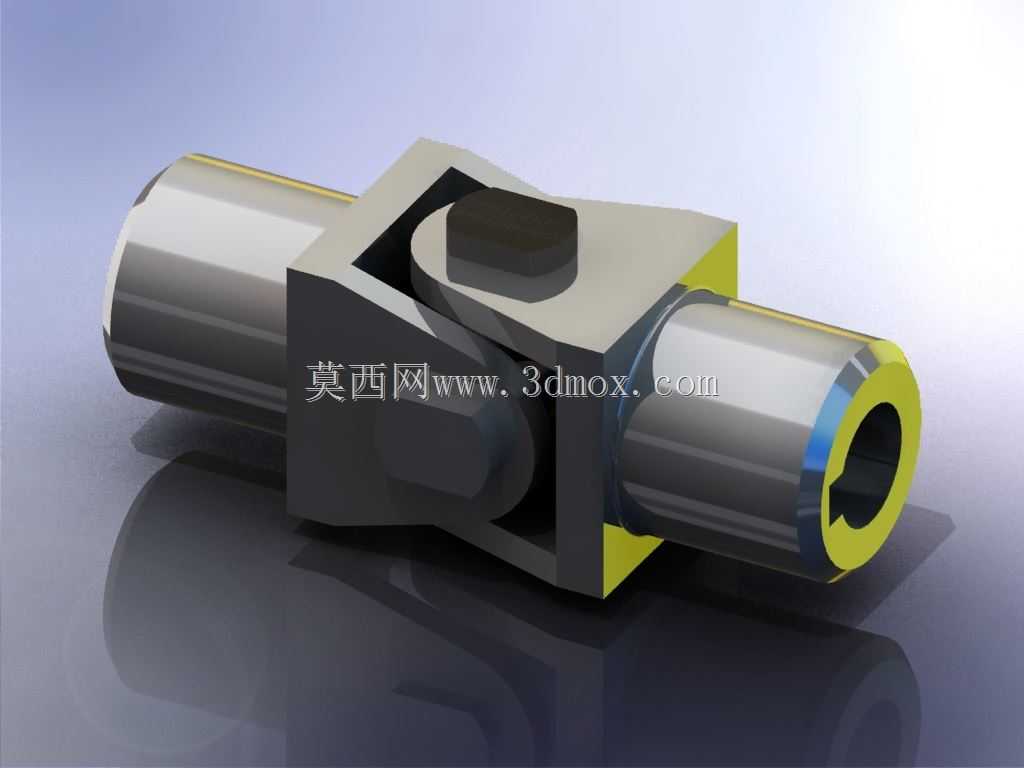

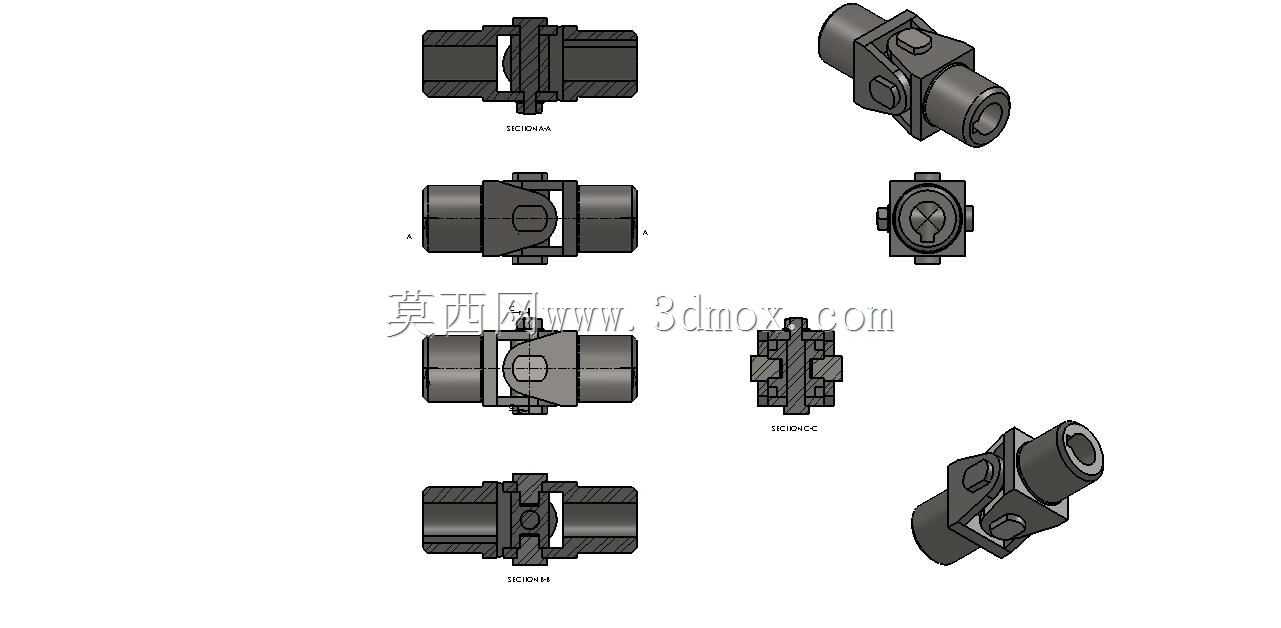

在各类中小型传动系统的布局中，经常会遇到主动轴与从动轴无法保证严格同轴、存在小角度偏斜的工况，这类场景下刚性联轴器无法补偿轴系的安装误差与运行形变，容易引发轴系憋劲、轴承过早磨损、传动异响等问题，这款钩钩式万向联轴器正是针对这类非共线轴的扭矩传递需求设计的。从结构设计逻辑来看，该联轴器采用分体式叉形接头配合中间十字连接块的结构，两端的轴套部分设计为空心圆柱结构，内孔可根据配套轴径加工键槽，通过平键实现与传动轴的周向固定，保证扭矩传递过程中无相对滑转；两端叉形接头的钩状结构通过销轴与中间连接块铰接，铰接处的配合面预留了合理的间隙，既可以保证两轴存在一定角度偏斜时的灵活转动，又能避免间隙过大导致的传动回程误差，适配两轴夹角在允许范围内的偏斜补偿需求。从安装边界来看，该联轴器整体为对称式回转结构，两端轴套的外径、长度尺寸统一，安装时无需区分主动端与从动端，可直接套入待连接的轴端，通过轴端的紧定螺钉或者端盖实现轴向定位，不需要额外设计复杂的安装支座，适配安装空间紧凑的传动布局。在实际应用场景中，这类联轴器常被用于小型输送设备的辊筒传动、轻工机械的进给机构、小型农机的传动链路等场景，这类场景往往轴系安装精度有限，运行过程中还会因为机架形变、负载波动产生小幅度的轴系错位，该联轴器可以在传递额定扭矩的同时，自动补偿两轴之间的角向偏差，降低轴系对安装精度的要求，减少后期运维过程中因为轴系不对中引发的故障。设计过程中，铰接部位的接触强度是核心考量点，销轴与叉形接头的接触区域做了局部加厚处理，避免长期交变载荷下出现铰接部位的压溃变形；整体外形没有多余的突出结构，回转过程中不会与周边的机架、护罩发生干涉，外轮廓的过渡圆角处理也减少了应力集中的风险，保证长期运行的结构可靠性。
