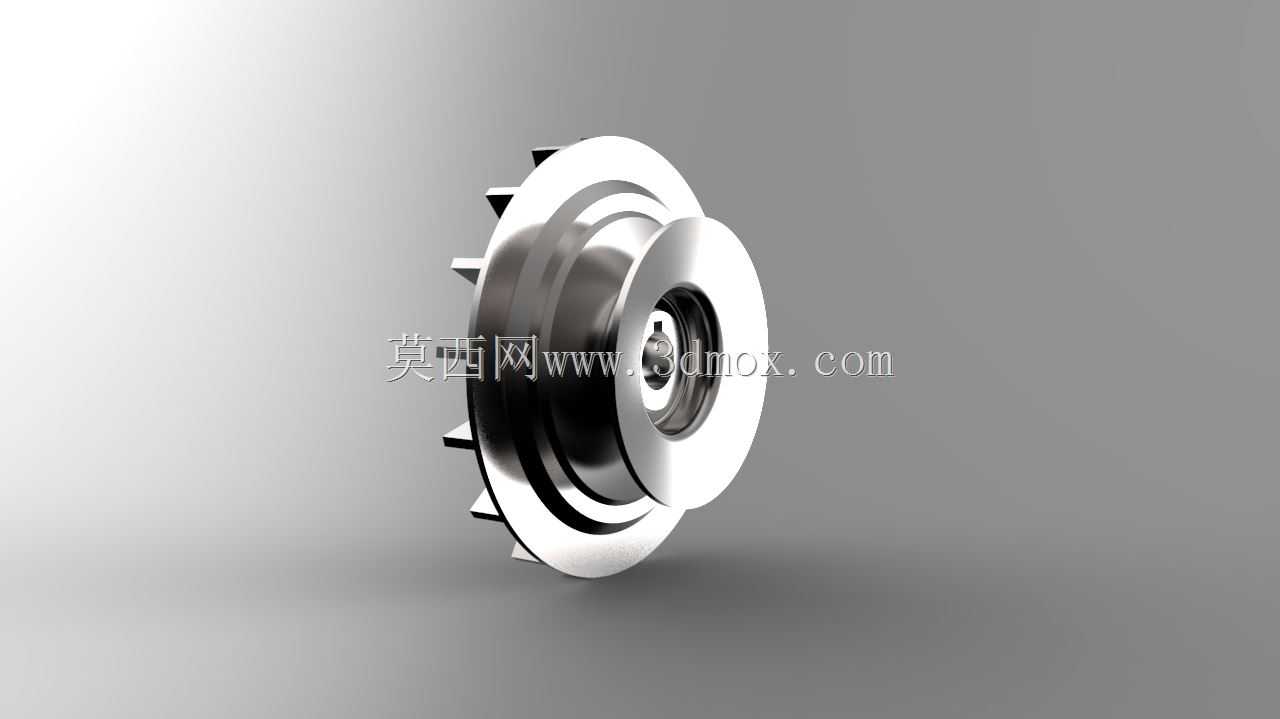

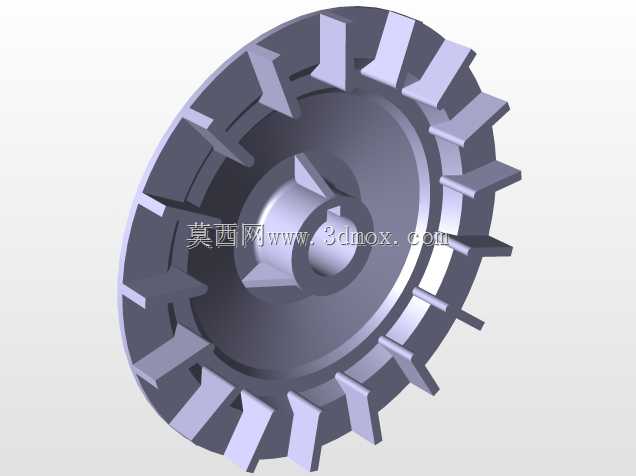

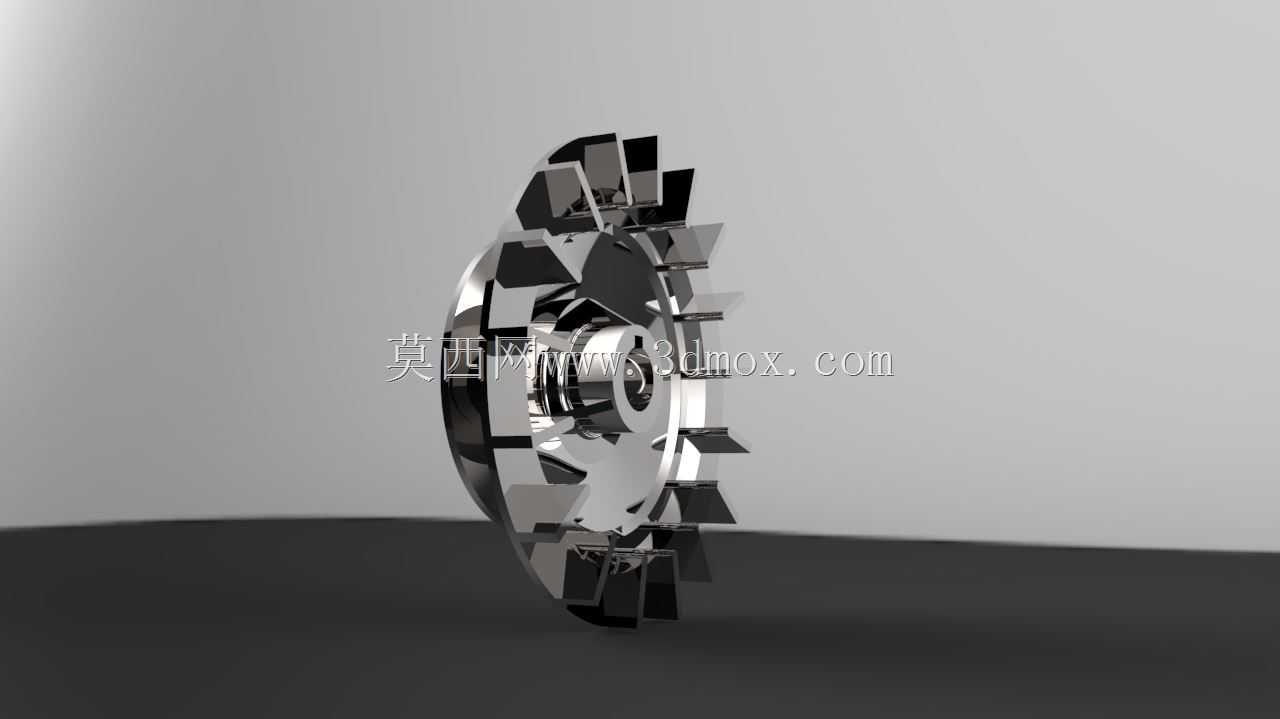

电动发动机配套离心式通风叶轮结构

该通风部件主要为电动发动机运行过程中的热管理环节服务，在电动发动机持续高负荷运转工况下，定子绕组、功率模块、轴承配合位都会持续产生热量，若热量无法及时带出动力舱，会直接导致绝缘层老化加速、磁钢退磁风险升高、润滑脂性能衰减，最终影响整机输出效率与服役寿命。这款离心式通风叶轮的设计，首先匹配电动发动机舱内的狭窄安装空间，整体轮盘采用中心对称结构，安装基准面与发动机输出轴端的配合位同轴度公差控制在较高精度等级，避免高速运转时产生额外动不平衡量，引发整机振动噪声超标。叶片采用后向式曲面构型，在设计转速区间内可以在较低风阻损耗下实现稳定的风压输出，气流沿轮盘径向甩出后，可顺着发动机壳体预设的导流风道覆盖所有核心发热区域，不会出现散热盲区。设计过程中优先考虑了运转可靠性，叶片与轮盘的连接位置做了圆弧过渡强化，避免长期受交变气流冲击力作用出现应力集中开裂的问题，轮盘中心的安装孔位做了定位止口设计，装配时可以直接卡入轴端定位台阶，不需要额外调整对中精度，能有效缩减产线装配工时。从安装边界来看，叶轮的轴向厚度控制在紧凑范围内，不会额外占用动力舱的轴向布置空间，轮缘的最大回转直径匹配发动机端的风罩内径，运转时叶片与风罩内壁保留均匀的安全间隙，既不会出现刮擦干涉，也不会因为间隙过大导致气流回流损失风压。在实际应用场景中，这类通风部件不仅适配常规固定式电动动力设备，也可在移动作业类电动动力平台上使用，其结构强度可以适应一定程度的颠簸振动工况，不需要额外增加支撑固定结构。气流组织设计上，叶轮进风侧正对发动机内部发热核心的导风出口，可直接将携带热量的热空气抽吸后沿径向排出舱外，相比普通轴流风扇，在有限的径向安装空间内可以获得更高的风压，能够克服风道内的滤芯、导流筋条带来的风阻，保证散热风量不会因为流道阻力出现大幅衰减。叶片的曲面弧度经过多轮流场仿真迭代，在常用工作转速下的气流噪声控制在合理区间，不会额外增加动力系统的整体噪声水平，适合对NVH表现有一定要求的应用场景。轮盘整体做了轻量化构型设计，在保证结构强度的前提下尽可能降低自身转动惯量，不会给发动机输出轴带来额外的启动负载，启动阶段可以快速达到额定转速，缩短冷启动后散热系统进入有效工作状态的时间。
