带金属防护框架的IBC吨桶结构设计

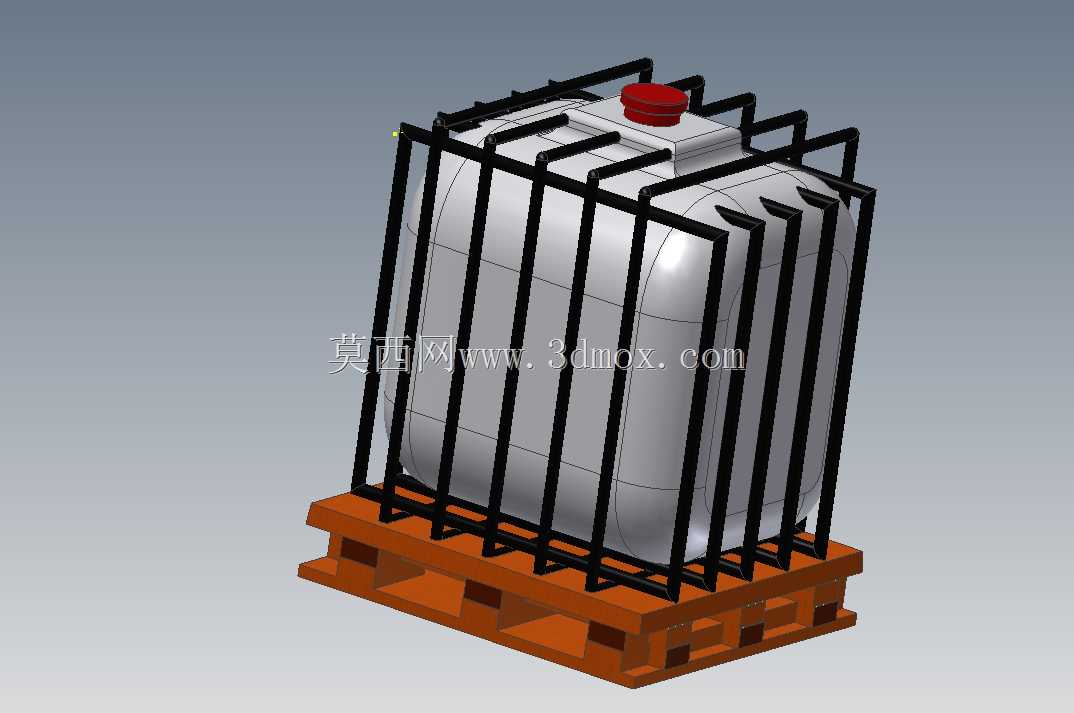

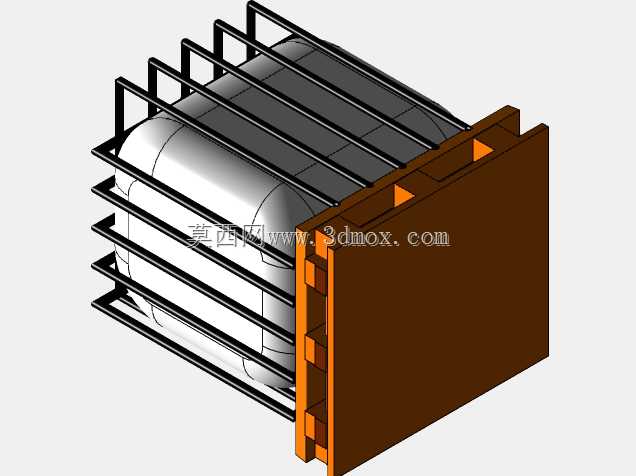

这款IBC中型散装容器的三维结构，核心围绕工业液体储运场景的实际使用需求展开设计，目前广泛应用于化工原料储运、食品级液体中转、工业废液收集、车间油料配送等多个作业场景，适配叉车作业、堆码存储、管道接驳等多种常规物流操作流程。内胆采用滚塑成型的高密度聚乙烯材质，整体做了圆角过渡的方体造型，相比传统圆桶能提升35%左右的仓储空间利用率，顶部预留的注料口做了凸起加强结构，可适配快接接头、密封盖等多种配件，侧壁厚度根据储液静压分布做了梯度设计，底部承压区域壁厚提升20%，避免满液状态下长期放置出现鼓胀变形。外部的黑色金属防护框架采用矩形钢管弯折焊接成型，竖向钢管沿内胆周向均匀排布，顶部做了向内弯折的压边结构，刚好卡合内胆顶部的加强凸缘，避免运输过程中内胆出现上下窜动，横向钢管在框架中上部做了两道环形加固，抵消满液状态下内胆的侧向膨胀力，框架底部与木质托盘通过螺栓紧固连接，托盘采用四面进叉的标准结构，适配不同吨位的手动、机动叉车作业，托盘底部的垫块高度预留了足够的堆码间隙，空载或满载状态下均可实现三层以内的稳定堆码。设计过程中优先考虑了不同工况下的结构冗余，框架钢管的壁厚选型满足1.5倍满载重量的冲击载荷要求，内胆的容积标定严格控制在1000L的常规吨桶规格，整体外形尺寸适配标准集装箱的内部装载宽度，可实现20尺柜20台、40尺柜40台的常规装载量，注料口的中心位置与框架顶部预留的操作空间匹配，无需额外拆除防护部件即可完成开盖、接驳管道等操作，排液口预留位置距离托盘底部的高度满足常规重力放料的落差要求，可直接对接车间储液槽、输送管道的接口高度。整个结构的装配逻辑完全贴合实际生产组装流程，内胆可从框架上方直接吊装放入，无需额外的紧固件连接内胆与框架，依靠框架上下的限位结构即可完成固定，木质托盘的垫块排布避开了排液口的正下方区域，安装放料阀门时不会出现空间干涉，框架表面的处理工艺预留了喷涂、镀锌的工艺余量，建模时所有焊缝位置均做了工艺缺口处理，避免实际生产中出现焊接干涉。
