四缸蒸汽动力机组结构设计

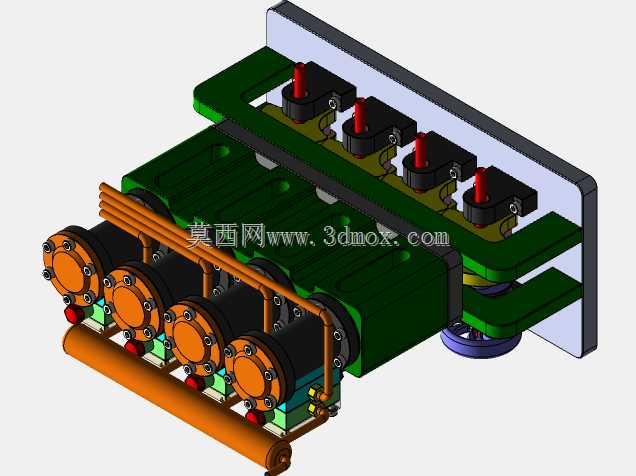

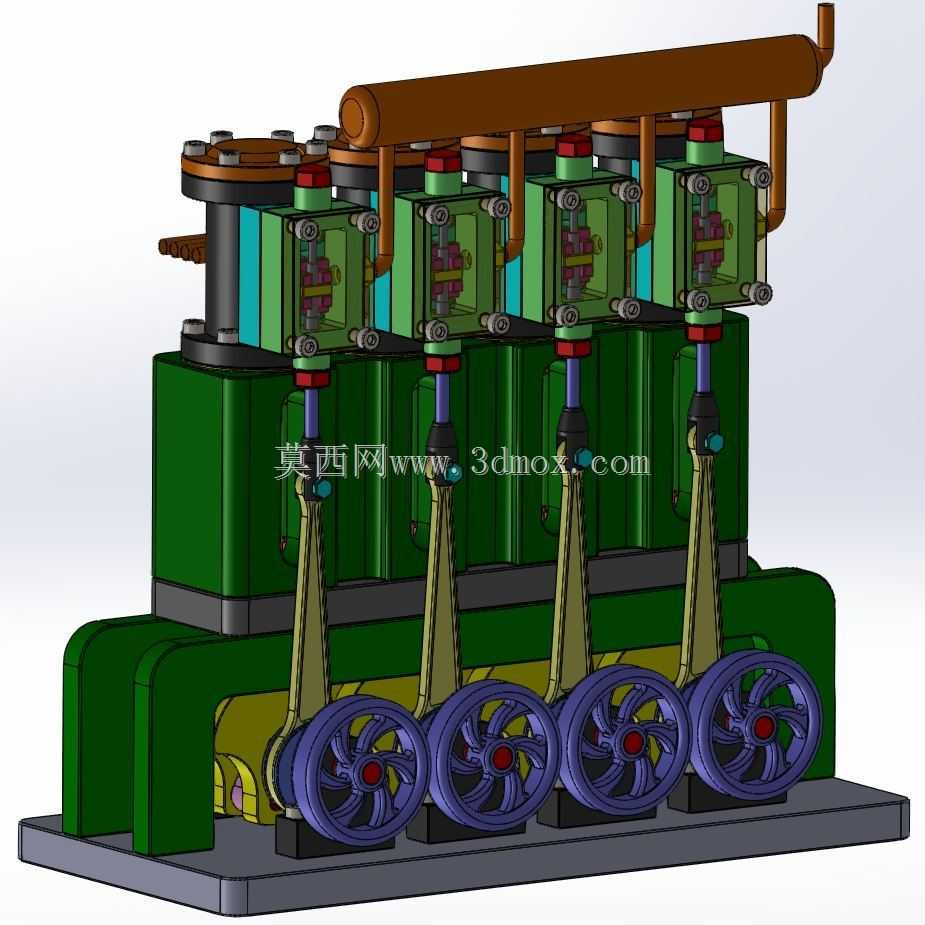

这套四缸蒸汽动力结构，核心面向小型固定式动力输出场景设计，可适配教学演示装置、小型复古动力展品、低压蒸汽试验台架等场景的动力端需求，整体采用直列四缸卧式布局，在有限的安装空间内实现了更平顺的动力输出特性，相比单缸、双缸蒸汽动力结构，四缸布局可将曲轴的做功间隔角压缩至90度，大幅降低曲轴运转时的扭矩波动，无需额外配置大惯量飞轮即可实现稳定的低速扭矩输出，适配对运转平稳性有要求的低压蒸汽驱动场景。

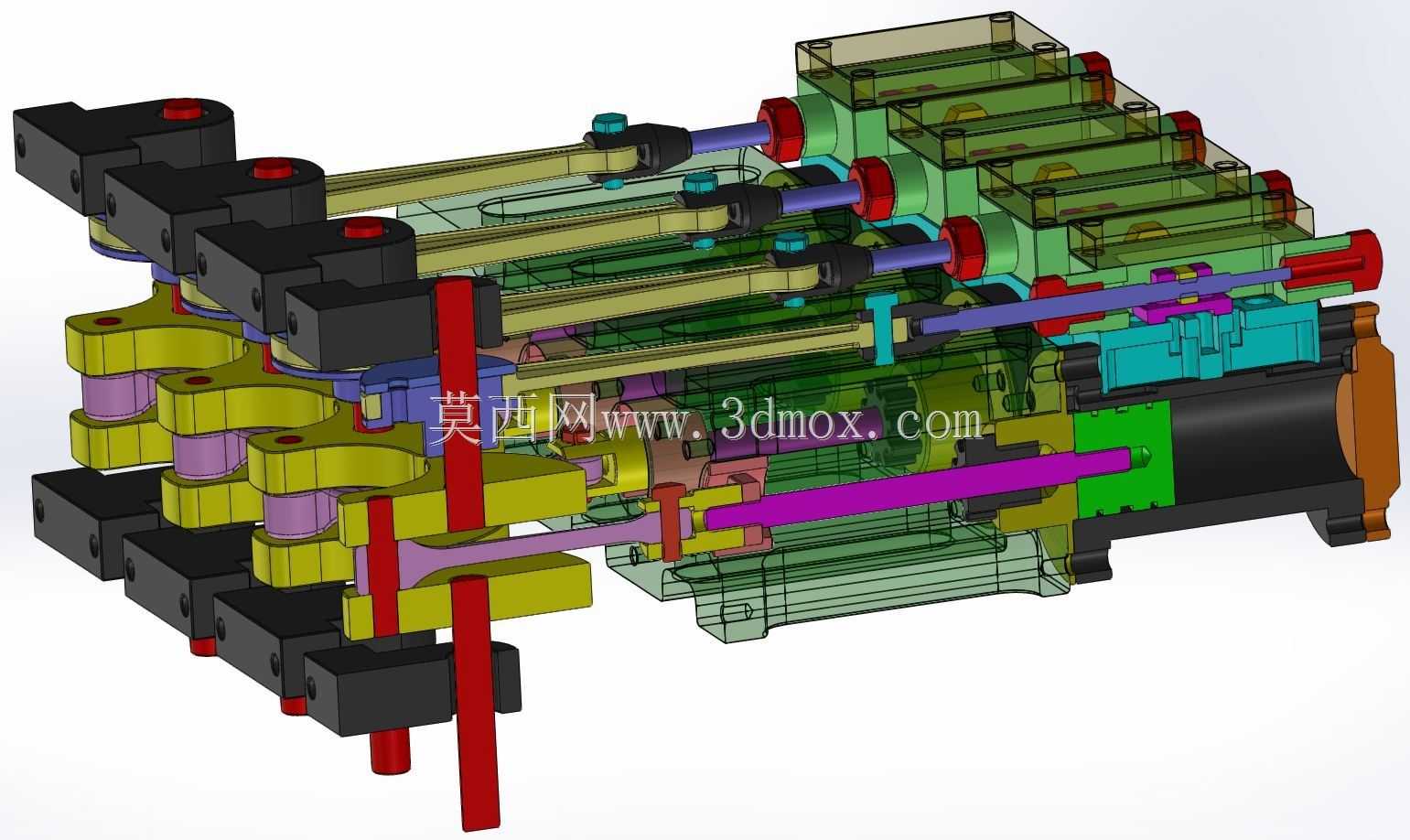

从结构设计逻辑来看，整套结构将气缸体、配气滑阀组件、曲柄连杆机构、动力输出轴集成在同一安装基准面上，气缸采用透明可视化的壳体设计，既可以在教学演示场景下直观展示活塞往复运动、配气机构切换气路的完整工作过程，也能在试验场景下快速观察气缸内部的运行状态，及时排查密封、卡滞类故障。配气机构采用滑阀式配气设计，通过与曲轴联动的推杆驱动滑阀往复移动，精准控制每个气缸的进汽、排汽时序，滑阀与阀套的配合面采用研磨级公差设计，可有效降低高压蒸汽的泄漏量，提升整套动力结构的能量转换效率。

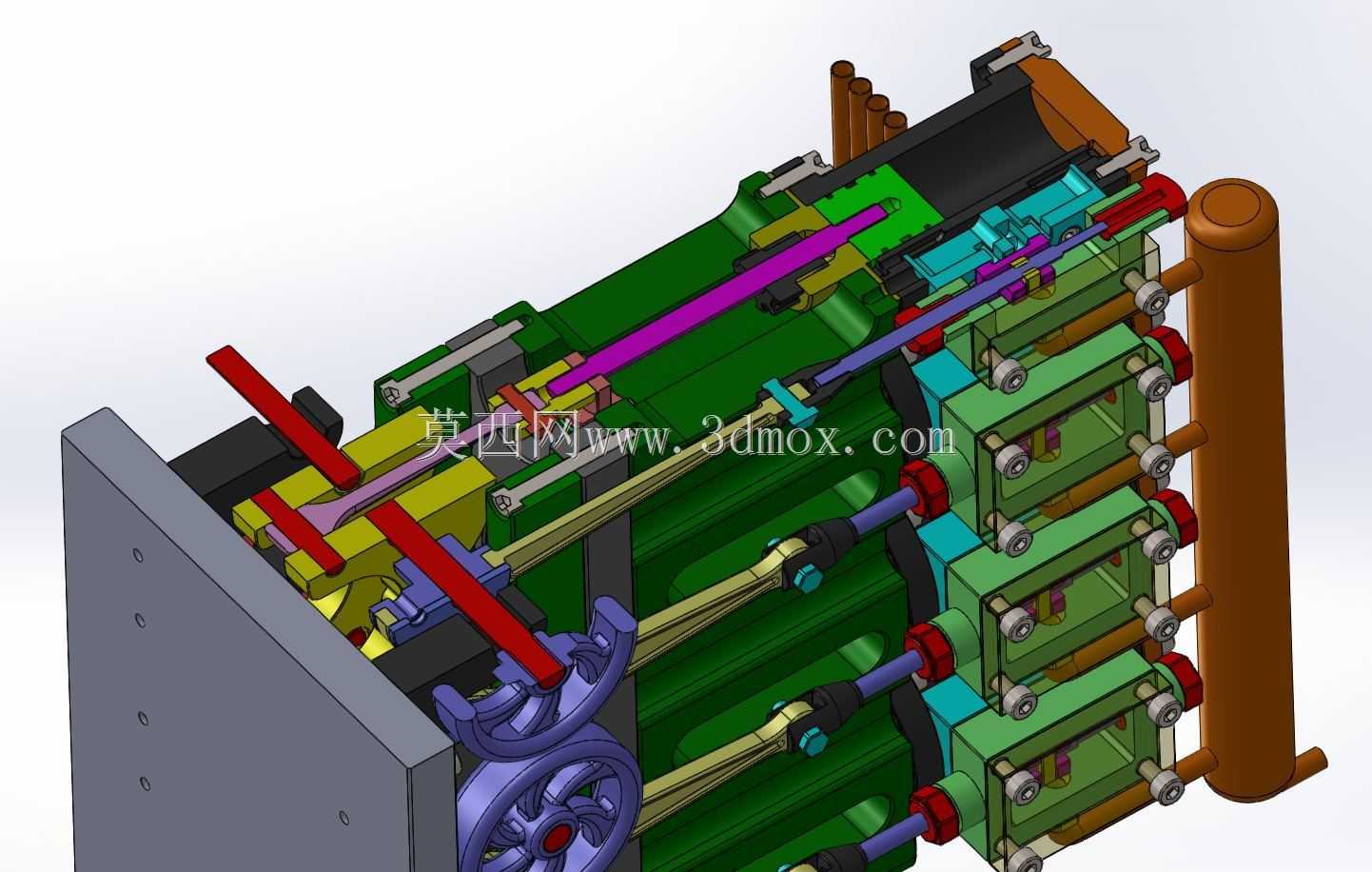

曲柄连杆组件采用分体式连杆设计，连杆大头采用剖分式结构配套轴瓦，可在不拆卸曲轴的情况下完成单缸活塞连杆组的拆装维护，降低后期检修的操作难度；曲轴采用整体式锻造结构，四个曲柄销按照90度相位角均匀布置，主轴颈位置配置滑动轴承支撑，可承受蒸汽做功时的交变冲击载荷，动力输出端延伸出曲轴箱体之外，可通过联轴器直接连接负载端，也可配套带轮、齿轮组件实现减速后动力输出。

安装边界方面，整套结构的安装基面预留了统一规格的安装定位孔，可直接固定在标准型材台架或者试验平台上，各管路接口采用标准化的管螺纹设计，可直接对接低压蒸汽管路、排汽管路，无需额外制作转接接头；气缸盖位置集成了进汽通道与密封压盖，通过螺栓预紧力实现气缸与缸盖之间的密封，可适配0.1-0.3MPa的低压饱和蒸汽工况，不会出现密封失效问题。整套结构的运动部件之间均预留了合理的配合间隙，在常温蒸汽工况下不会因热胀冷缩出现运动卡滞问题，各润滑点预留了注油位置，可定期加注润滑脂降低运动副的磨损速率，延长整套结构的使用寿命。
