塑料清洗去污搅拌槽体设备结构

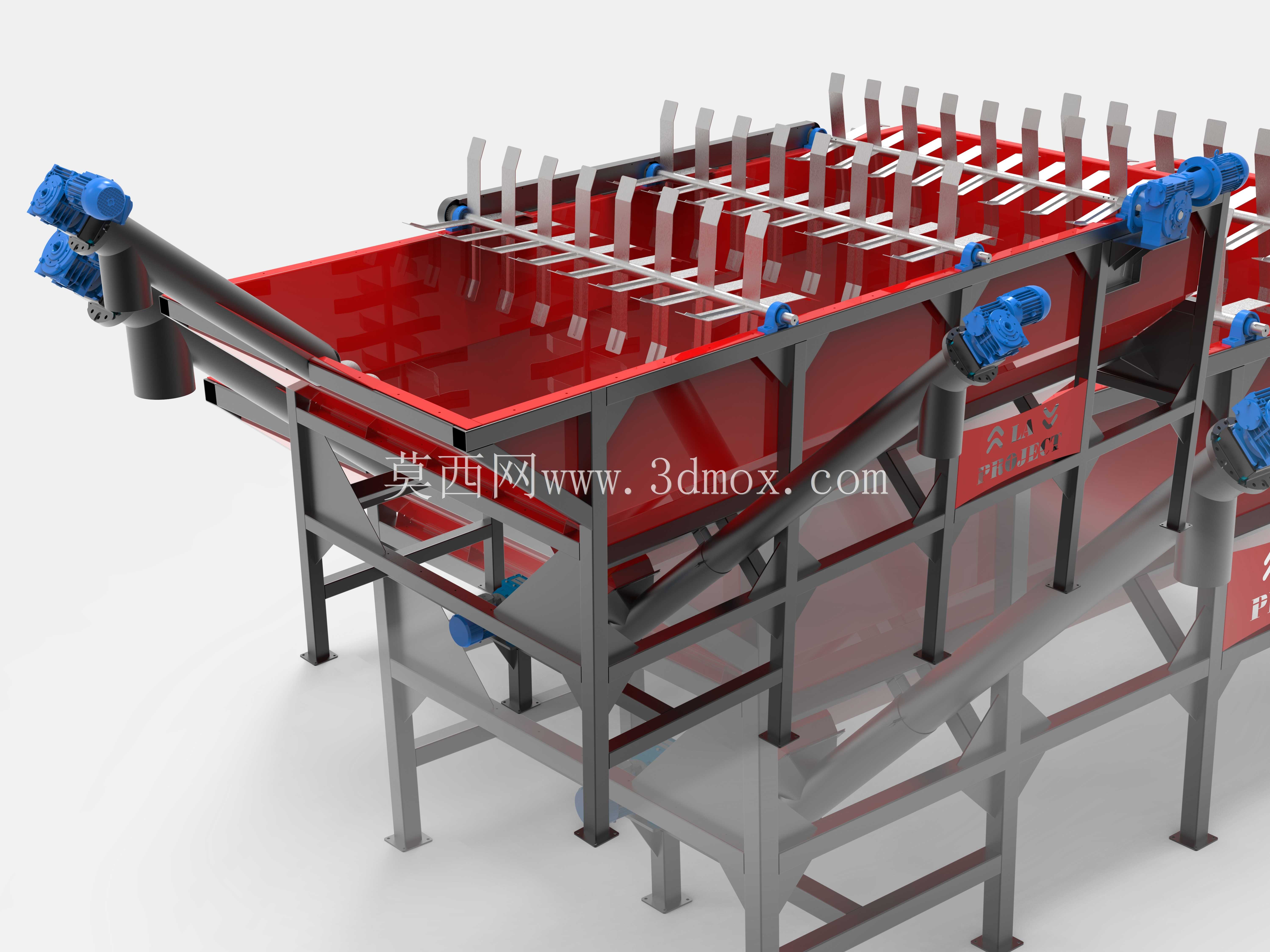

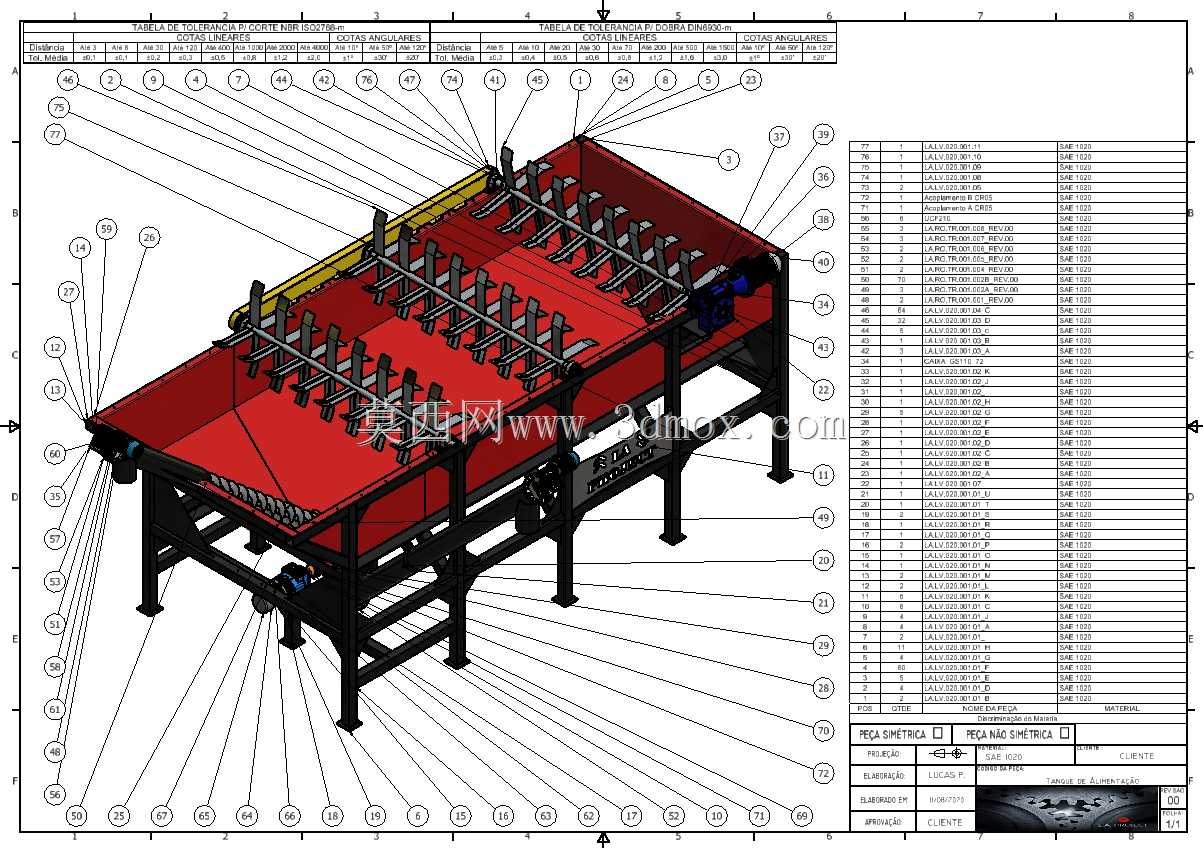

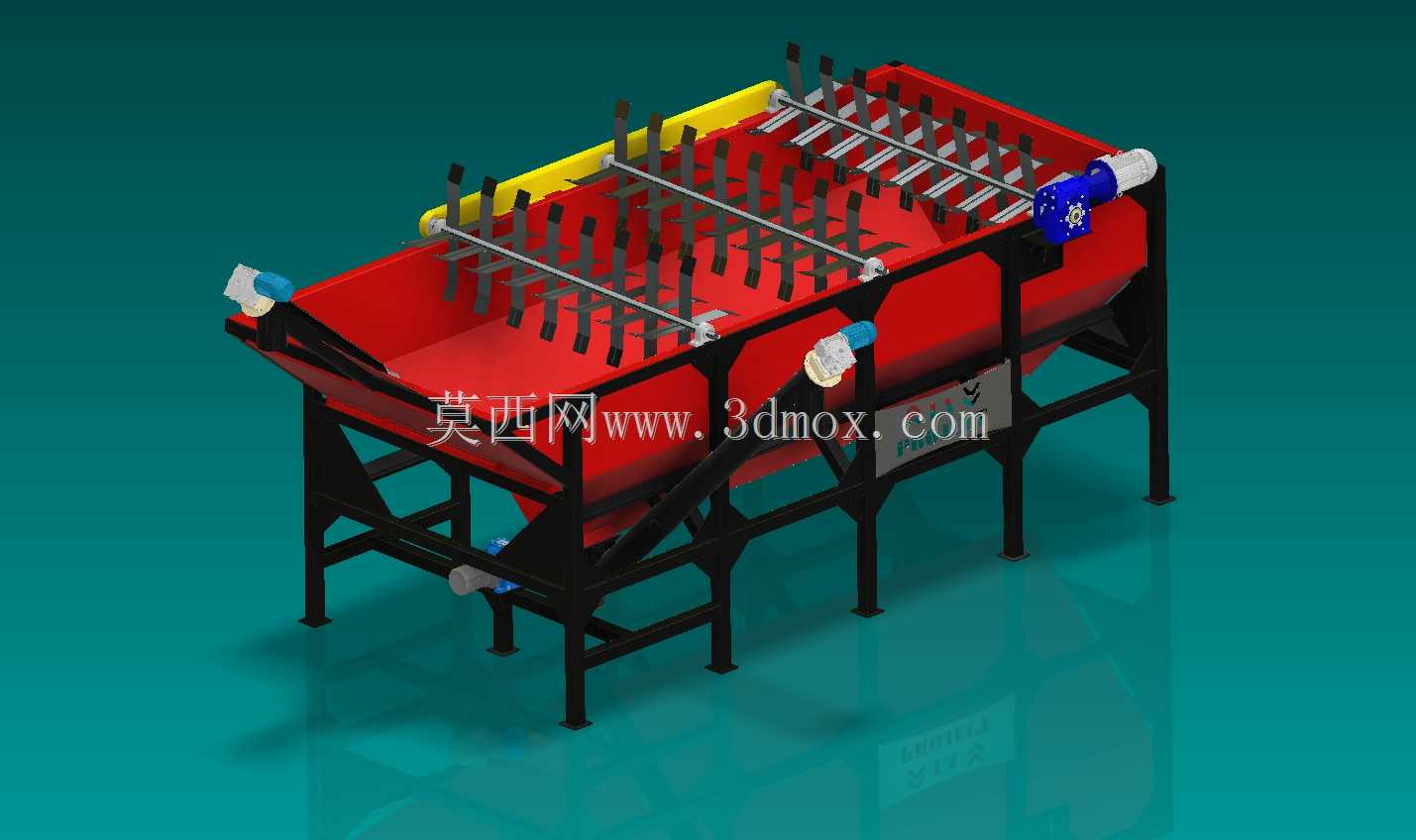

该设备主要应用于废塑料回收加工生产线的前端预处理工段，针对破碎后的PET、PP类塑料碎片开展清洗、揉搓去污作业，可有效剥离塑料表面附着的泥沙、油污、残留标签胶黏剂等杂质，是废塑料再生造粒、瓶片回收流程中保障成品洁净度的核心处理单元。槽体采用敞口式斜底焊接结构设计，底部倾斜角度经过反复校核，既能够保证清洗过程中污水、沉降泥沙可沿坡面自然汇集至排渣端，避免槽内积料死角，也能让密度较大的重质杂质在搅拌过程中逐步沉降分离，减少后续分选工段的负荷。槽体内部沿长度方向排布多组平行搅拌轴，每根轴上错落安装有折弯式搅拌桨叶，桨叶采用耐磨钢板折弯成型，安装角度经过运动仿真验证，运转时可推动槽内塑料碎片与清洗液形成翻滚、揉搓的紊流状态，既不会因桨叶间距过小导致塑料碎片卡滞缠绕，也不会因桨叶覆盖不足出现物料静置堆积的死区，相邻轴体的桨叶运动轨迹存在合理重叠，保证槽内所有区域的物料都能获得均匀的搅拌揉搓效果。槽体两端配置的螺旋输送机构采用悬臂式安装结构，螺旋叶片边缘与槽体内壁保留均匀间隙，既可以将完成清洗的塑料碎片从槽体末端稳定输送至下一工序，也能避免叶片与槽壁摩擦产生金属碎屑污染物料，螺旋驱动端采用直联式安装结构，减少传动链的冗余环节，降低日常维护的拆装难度。整套设备的支撑机架采用矩形钢管焊接成型，主支撑腿的排布位置经过载荷计算，对应槽体满载时的重心分布区域，横撑与斜撑的排布兼顾结构刚性与现场安装的操作空间，机架底部预留有地脚螺栓安装孔位，可适配不同厂房的混凝土地面安装需求，安装时需保证槽体横向水平度偏差在允许范围内，避免搅拌轴运转时出现偏载磨损。设备的驱动单元分别布置在槽体两侧的机架平台上，每台驱动装置的安装座都设置有调节腰孔，可根据传动件的磨损情况调整张紧度，日常运维时可直接在侧面平台完成检修作业，无需攀爬至槽体顶部，提升操作安全性。槽体侧壁预留有清洗液加注口、溢流口与排污口，接口位置与高度匹配连续化生产线的管路排布逻辑，可直接对接水循环处理系统，实现清洗液的循环利用，降低生产过程的水资源消耗。
