冶金球团物料存储方形料仓结构设计

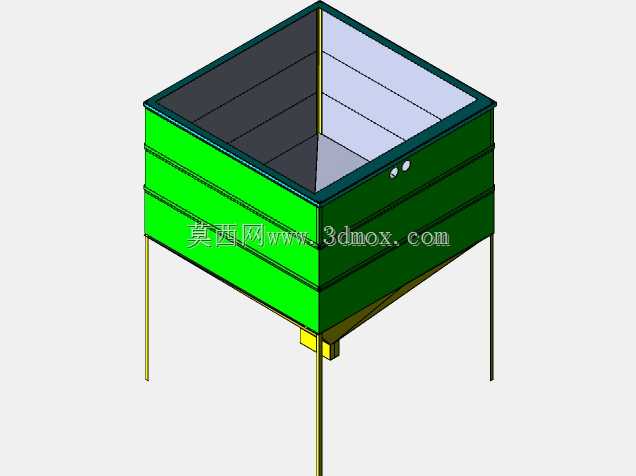

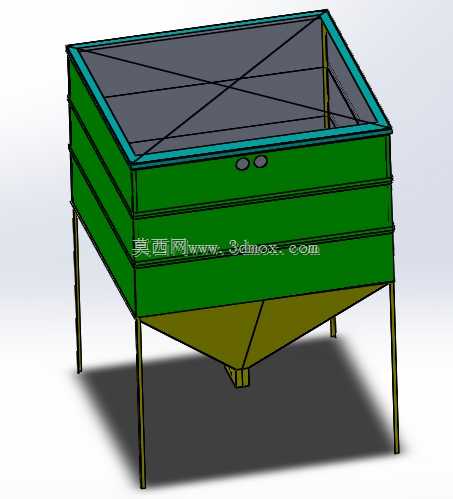

在冶金球团生产的物料转运链路里，这类方形料仓主要承担成品球团的中间暂存与定量给料衔接作用，通常布置在造球工段与成品输送工段之间，用来缓冲前后工序的产能差，避免造球设备连续产出的球团直接冲击下游输送皮带，同时也能在下游设备短暂停机时提供15到20分钟的物料缓存空间，减少全线停机的概率。从结构设计逻辑来看，仓体采用方形直段加锥形斗的组合形式，直段部分做了三层横向加强箍设计，因为球团物料堆积密度较大，满仓状态下仓壁承受的侧压力会随料位高度线性上升，横向加强箍可以有效抵消仓壁的外胀变形，避免长期使用后仓壁出现鼓包开裂的问题。直段仓体的内壁做了光滑过渡处理，没有突出的螺栓头或者焊接凸台，防止球团在边角位置卡滞结拱，锥形斗的倾斜角度设置为58度，这个角度大于球团物料的自然休止角，能够保证物料依靠自重顺利下滑，不会在斗壁残留积料。仓体底部的出料口尺寸匹配常用的叶轮给料机进料口径，安装时可以直接和给料设备的法兰对接，不需要额外做变径接头，减少现场安装的焊接工作量。支撑结构采用四根独立的圆钢支腿，支腿底部预留了地脚螺栓安装孔，安装时需要保证四个支腿的平面度误差不超过2mm，避免仓体倾斜导致物料偏载，长期偏载会让支腿受力不均引发结构变形。仓体侧面预留了两个料位计安装孔，用户可以根据现场需求加装阻旋式料位开关，用来实现高料位、低料位的信号反馈，和上下游设备做电气联锁，实现料位的自动控制。设计时还考虑了仓体的维护便利性，直段仓体的顶部边缘做了外翻边处理，既可以增加仓口的结构强度，也能作为临时的检修踩踏位，方便操作人员定期检查仓内壁的磨损情况。这类料仓的安装边界需要注意，支腿外侧要预留至少800mm的检修通道，出料口下方要留出给料设备的安装与维护空间，整体高度可以根据现场的工艺布局调整支腿长度，适配不同的输送线高度要求。仓体的板材选用普通碳素结构钢，焊接时采用连续满焊工艺，焊缝打磨平整，避免物料冲刷焊缝位置造成过早磨损，整体结构没有复杂的传动部件，日常维护只需要定期检查支腿连接螺栓的紧固情况，以及仓壁的磨损量即可，运行可靠性较高，适合球团厂、烧结厂这类连续生产的工况使用。
