倾斜进料式碎纸垃圾切碎设备结构设计

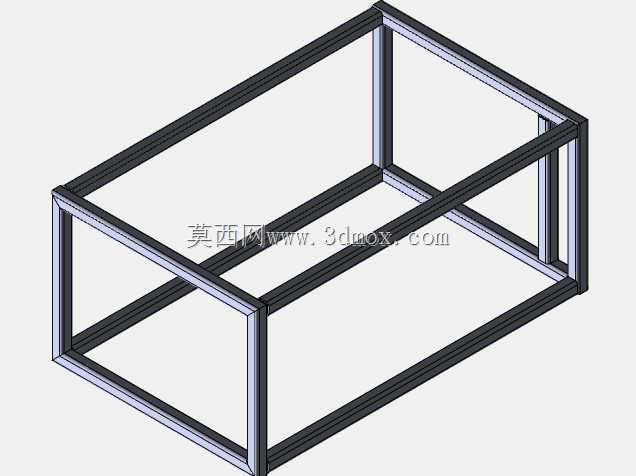

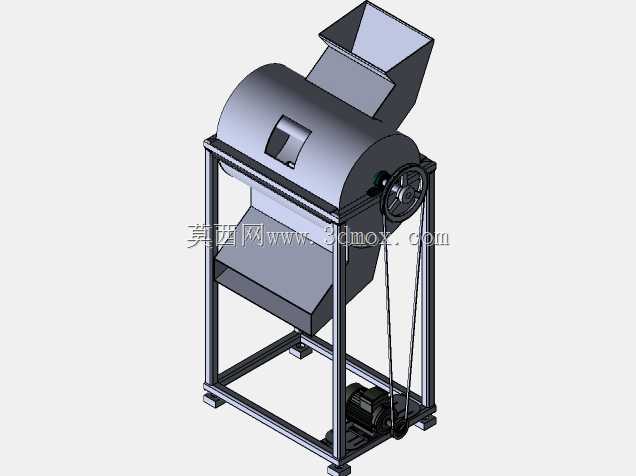

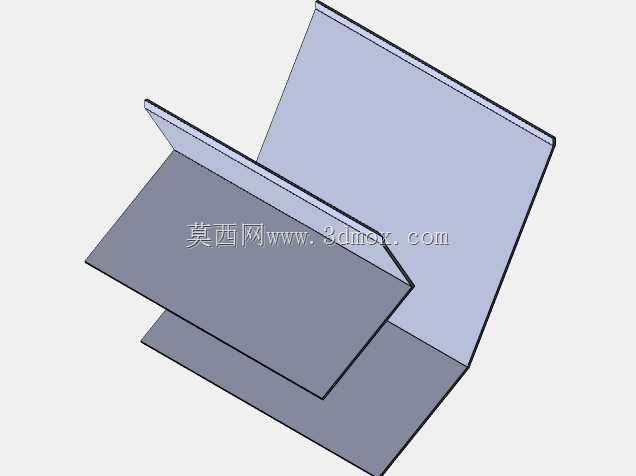

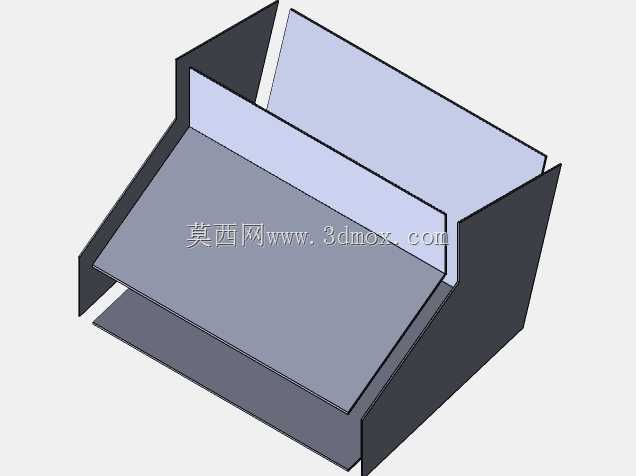

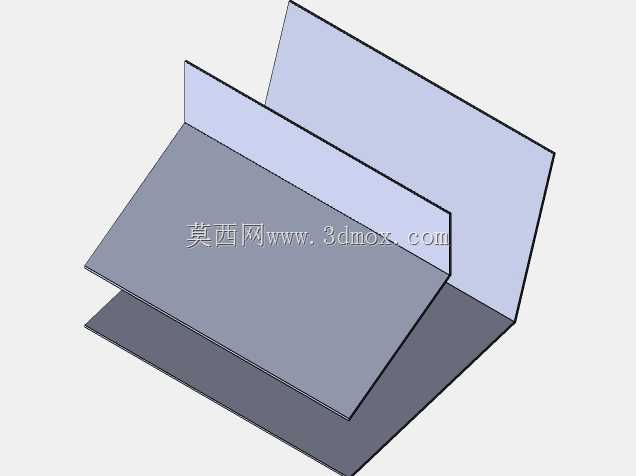

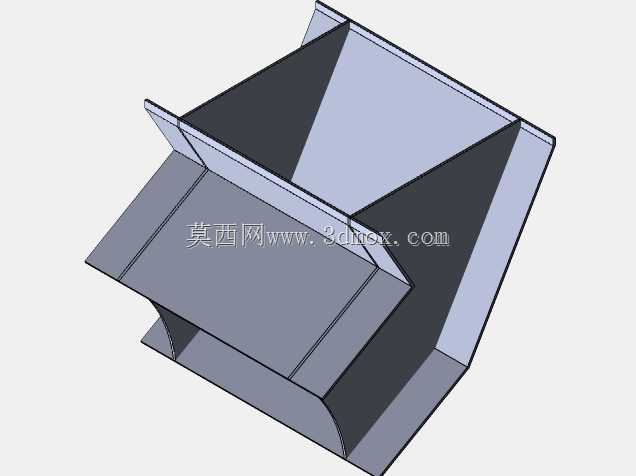

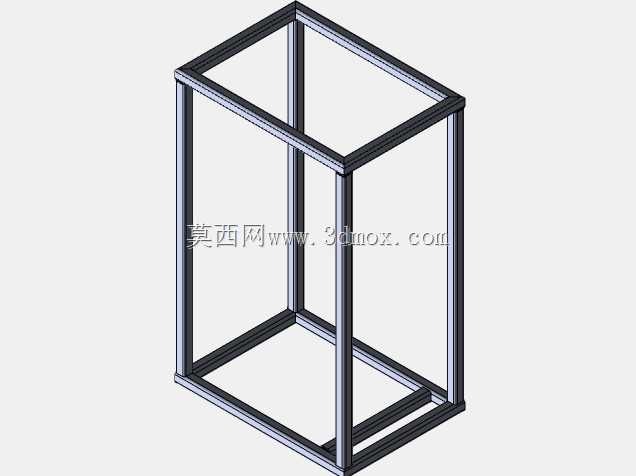

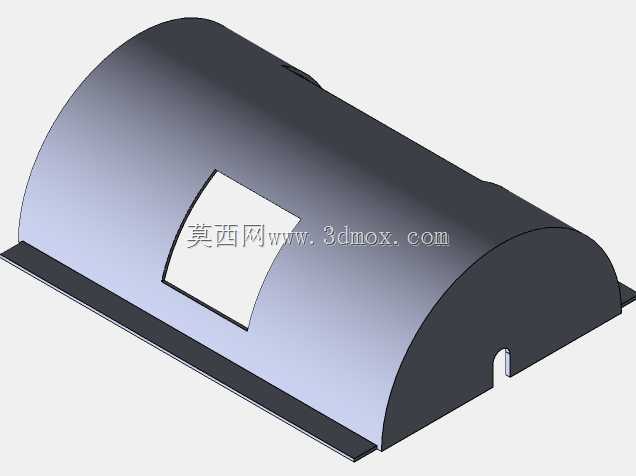

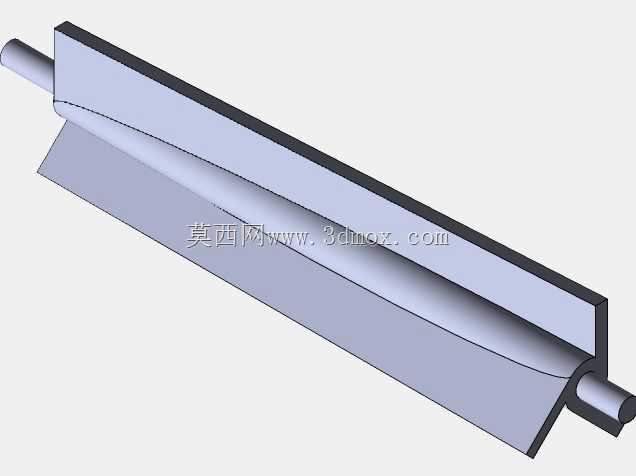

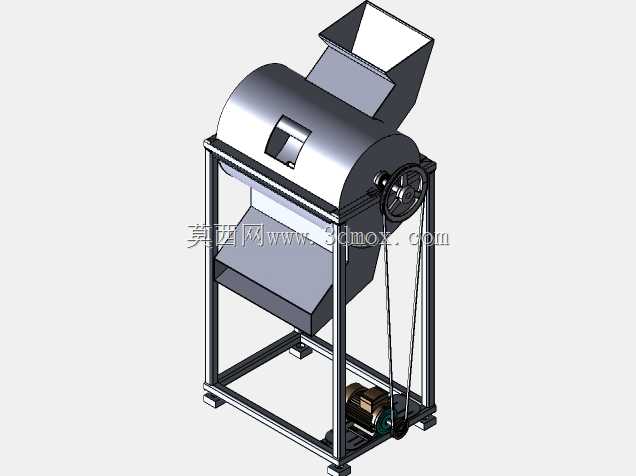

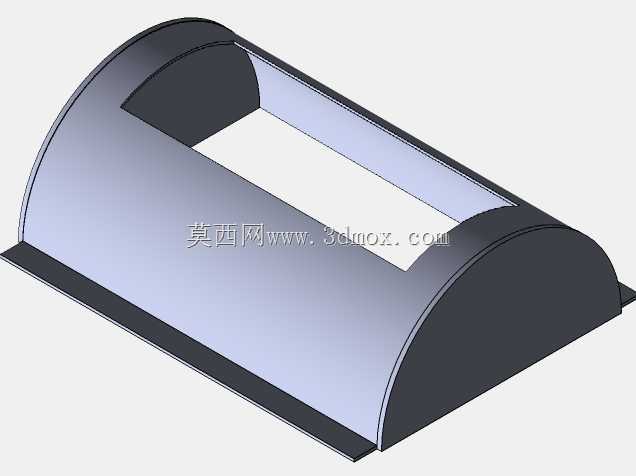

这款切碎设备主要面向小型固废预处理场景，可覆盖办公废纸破碎、小型轻质生活垃圾切碎两类核心使用需求，常见于社区小型垃圾分拣点、办公区后勤处理间、小型废品回收站点的前端减容作业环节，能将投入的纸质类、轻薄塑料类物料剪切至较小粒径，减少物料堆积体积，方便后续的转运、回收或填埋处置。设备整体采用方管焊接框架作为承载主体，框架底部预留了电机安装位，通过带传动结构将动力传递至粉碎腔侧端的带轮，带传动的布局特意设置了张紧调节余量，可在皮带长期使用出现松弛时快速调整张紧度，避免传动打滑造成功率损耗。粉碎腔采用卧式圆筒形结构，上部设置倾斜式敞口进料斗，进料斗的倾斜角度经过适配，既可以避免物料投入时出现卡料架桥的问题，也能防止粉碎过程中碎料从进料口飞溅弹出，进料斗的敞口尺寸适配单人手动投料的操作范围，无需额外配置上料辅助装置即可完成作业。粉碎腔下部对应设置倾斜出料槽，切碎后的物料可顺着槽体斜面自然滑落至下方的收集容器内，无需额外配置出料输送结构，简化了整机的结构复杂度，降低了设备制造成本与后期维护难度。设备的安装边界较为紧凑，整体占地空间小，框架底部的支脚可直接固定在硬化水泥地面上，无需额外制作复杂的安装基础，适配场地面积有限的小型作业点位。粉碎腔侧端设置了可开启的检修盖板，日常维护时无需完全拆解腔体即可检查内部动刀、定刀的磨损情况，快速更换磨损的刀片部件，减少设备停机维护的时长。整机的动力部件全部布置在框架下部的内侧空间，外侧无裸露的传动部件，可避免作业过程中衣物、杂物卷入传动结构造成安全隐患，同时下部的安装位适配常规的小型异步电机，配件通用性强，后期更换动力部件时无需定制特殊规格的电机，降低运维成本。设备的进料、粉碎、出料三个功能段沿竖向依次排布，物料依靠重力即可完成全流程的移动，无需额外设置推料、送料结构，整机结构简单可靠，故障点少，适合非专业机械操作人员的日常使用场景。
