双轴工业碎纸设备结构设计方案

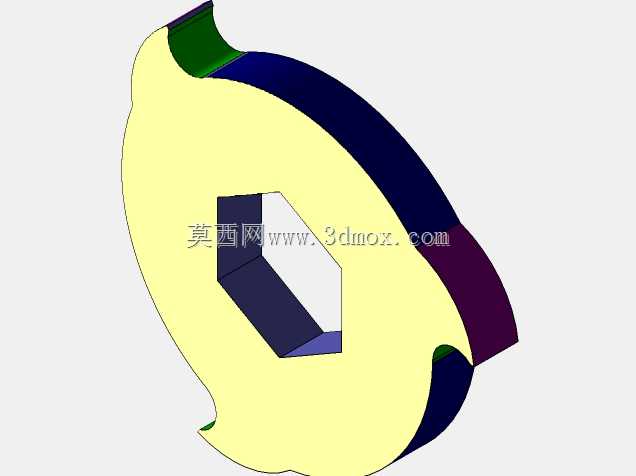

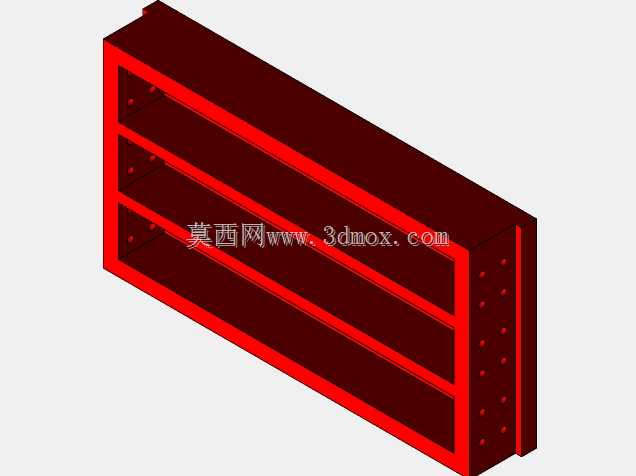

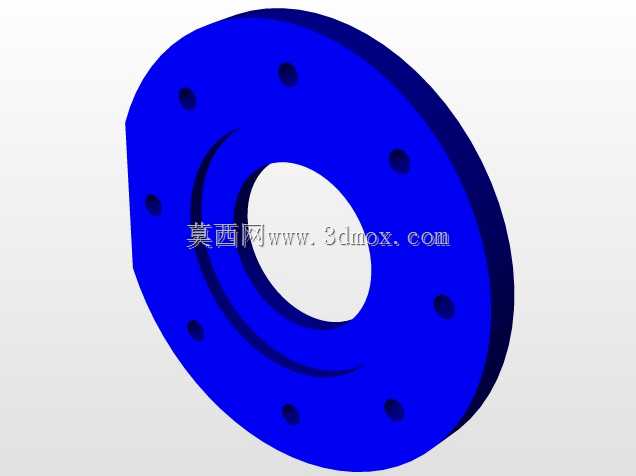

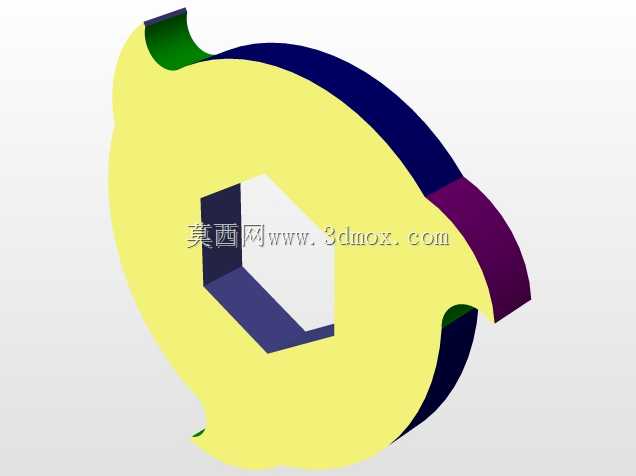

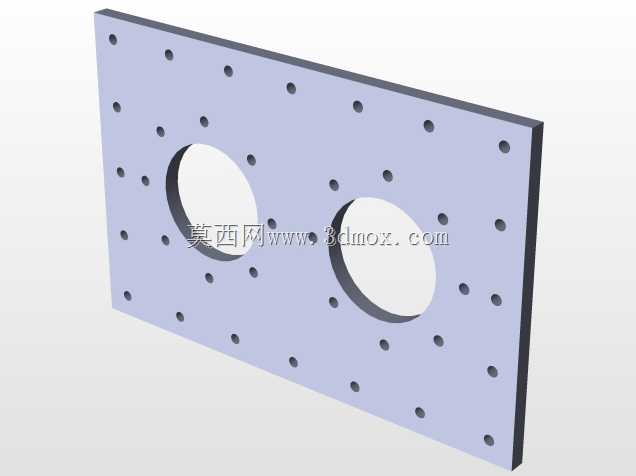

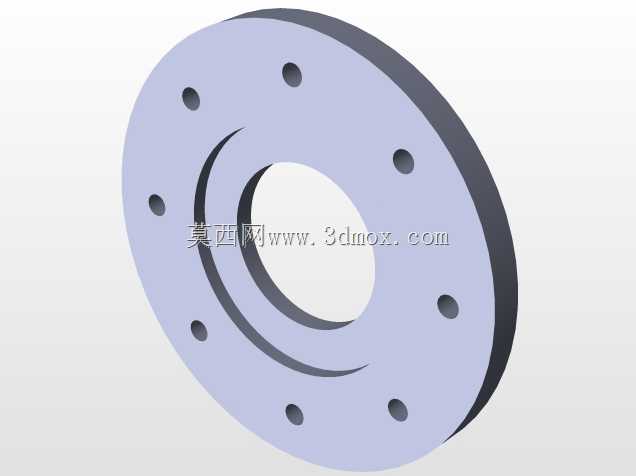

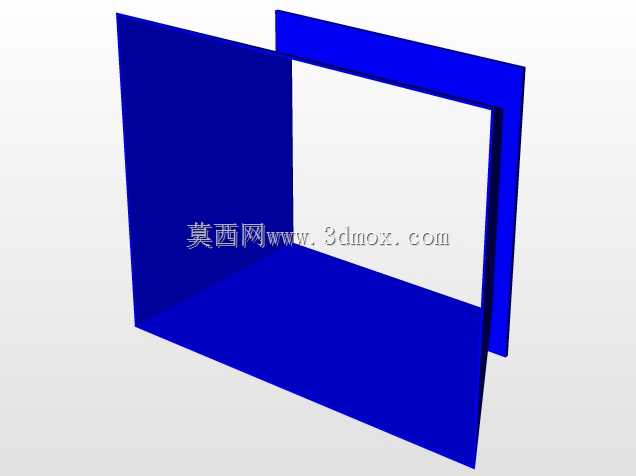

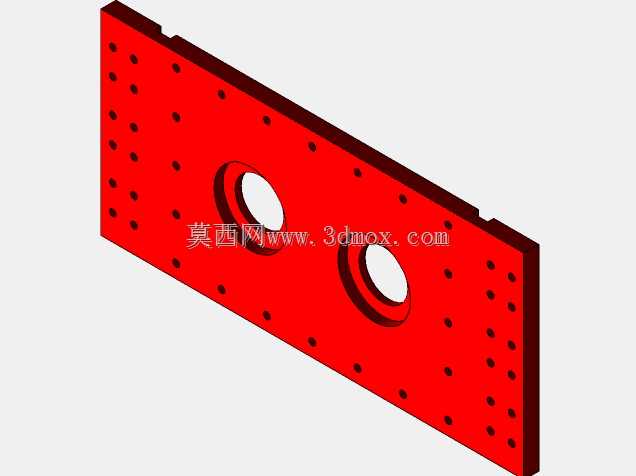

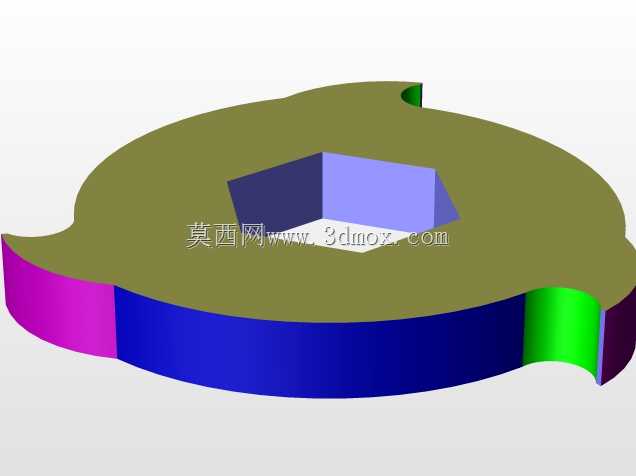

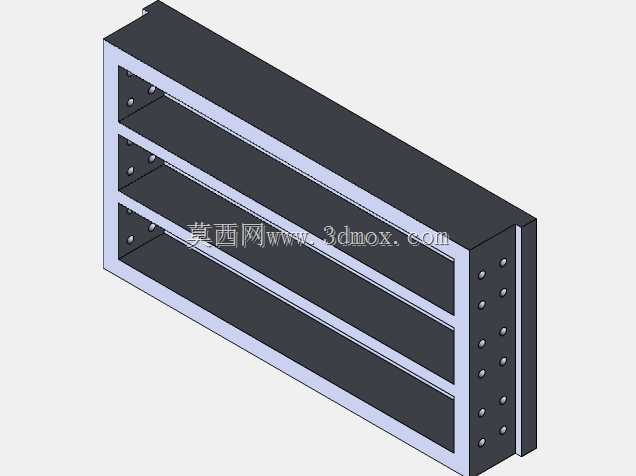

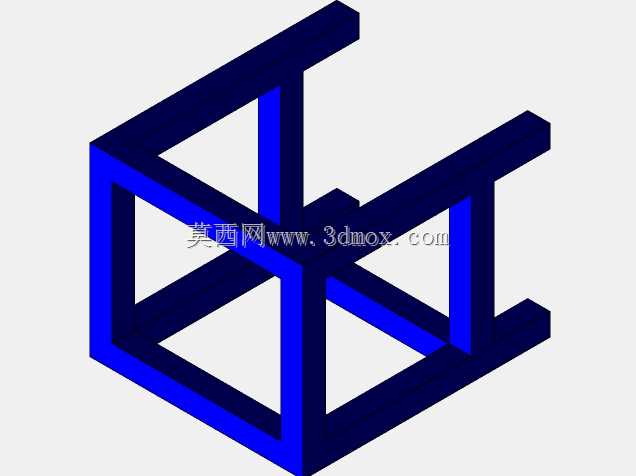

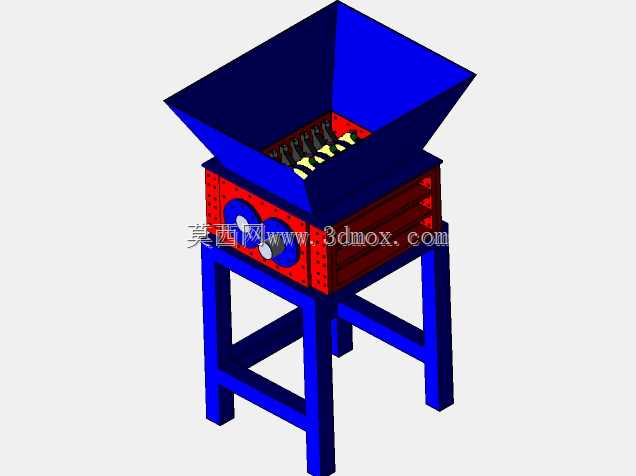

这款碎纸设备的结构设计，首先围绕办公及工业场景的大批量纸质废弃物处理需求展开，区别于小型桌面碎纸机，该设备可处理整包废弃文档、印刷边角料、硬纸板类纸质物料，适配印刷厂、档案销毁中心、大型办公园区的集中碎纸作业场景，单批次处理量可满足中小规模固废处理点位的日处理需求。设备整体采用方管焊接机架作为承载基础，四条支腿做了横向拉结加固，避免破碎作业时的动载荷引发机架共振，支腿底部预留了地脚螺栓安装孔位，可直接固定在混凝土地面，安装时需保证机架上平面的水平度误差控制在每米1mm以内，防止刀轴长期偏载引发轴承磨损。上部进料斗采用扩口式漏斗结构，大尺寸进料口可适配整摞纸张的投放需求，斗体倾斜角度设置为65度，既保证物料可依靠自重顺利滑入破碎腔，又避免进料过程中物料飞溅，进料斗与破碎腔采用螺栓连接，方便后期拆卸维护刀组。破碎腔核心采用双轴平行布置的刀轴结构，动刀采用交错排布方式，相邻刀片的咬合间隙控制在0.2mm以内，可保证纸张被充分剪切为均匀碎段，避免出现长条形未破碎纸片，刀轴两端采用带座外球面轴承支撑，轴承座与机架之间设置了调整垫片，可在刀片磨损后调整刀轴中心距，保证剪切间隙始终处于合理范围。设备的传动侧预留了减速机与电机的安装位，安装时需保证电机轴与刀轴的同轴度误差符合传动件的公差要求，避免运转时出现异常噪音与传动件过早失效。整机的外形尺寸适配标准工业车间的通道宽度，设备就位后周边预留不小于800mm的维护空间，即可满足日常检修、刀片更换的操作需求，破碎腔下部预留了出料口空间，可直接对接收集箱或者输送设备，实现碎后物料的连续转运。在结构细节上，破碎腔的侧壁做了加厚处理，可承受破碎硬纸板、带钉文档时的侧向冲击，刀组上方设置了挡料板，防止物料在破碎过程中从进料口反喷，机架的支腿高度经过优化，既保证出料空间足够，又避免设备整体重心过高影响运行稳定性。
