曲柄连杆驱动小型自动捣谷碾米装置

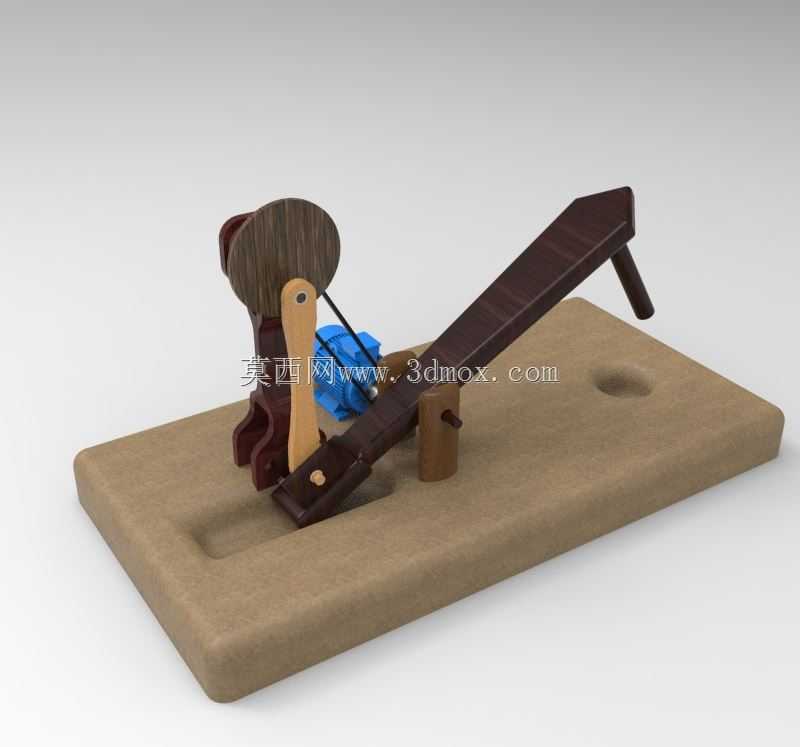

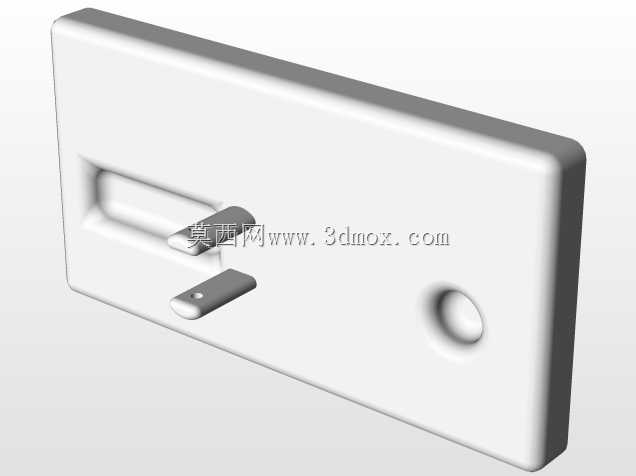

这套小型自动捣谷碾米装置，主要面向丘陵山区零散农户、传统粮油加工体验场景、民俗农耕展示场景设计，适配无大型集中加工设备的零散作业需求，可完成稻谷脱壳、糙米精细化捣制的工序，也可适配少量杂粮的去皮捣整作业，相比大型商用碾米设备，它的占地尺度极小，整机依托一块矩形木质安装基座承载所有传动与执行部件，基座长度控制在300毫米区间，宽度在150毫米左右，安装时仅需平整台面放置即可，无需额外打地脚螺栓固定，对作业场地的适配性极强。

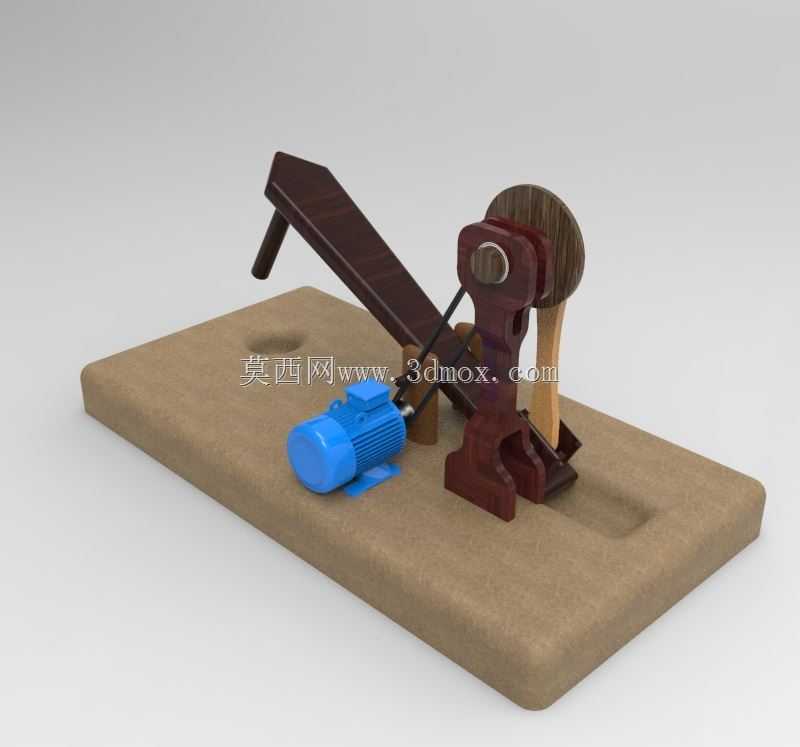

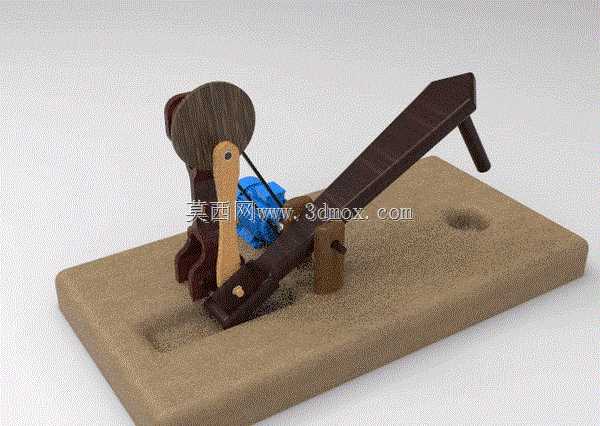

设计上没有采用复杂的齿轮减速结构，而是用最可靠的曲柄滑块搭配杠杆传动逻辑，动力输入端预留了微型动力安装位，也可适配手动摇柄驱动，能满足无供电场景下的作业需求。传动路径上，旋转动力带动圆盘曲柄转动，通过连杆将圆周运动转化为杠杆端的往复摆动，杠杆末端连接的捣杵对应基座上的臼槽，每一次曲柄转动都带动捣杵完成一次抬升、下落的冲击动作，依靠冲击挤压力去除谷粒外壳，同时不会过度研磨破坏米粒完整性。

整套机构的运动副都做了间隙适配设计，木质构件的铰接位置预留了合理的活动旷量，避免温湿度变化导致构件卡滞，传动路径上的张紧结构可适配不同长度的传动连接件，长期使用出现磨损后也可快速调整张紧度，无需更换核心构件。执行端的臼槽做了圆弧过渡设计，能引导谷粒自然向冲击位置聚拢，无需人工频繁拨料，作业过程中捣杵的抬升高度经过反复校核，既保证足够的冲击力完成脱壳，又不会因冲击行程过大导致米粒破碎率升高。

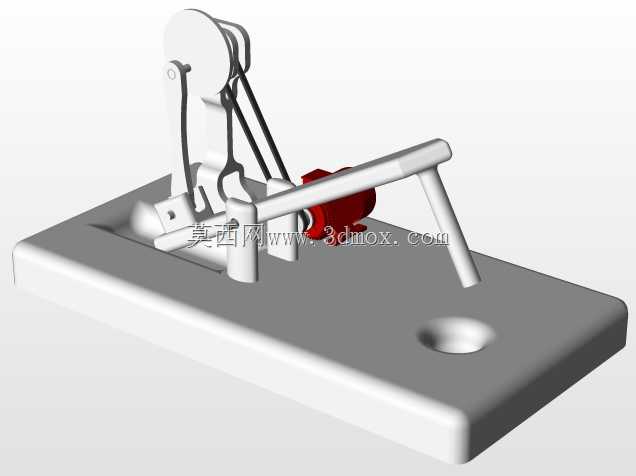

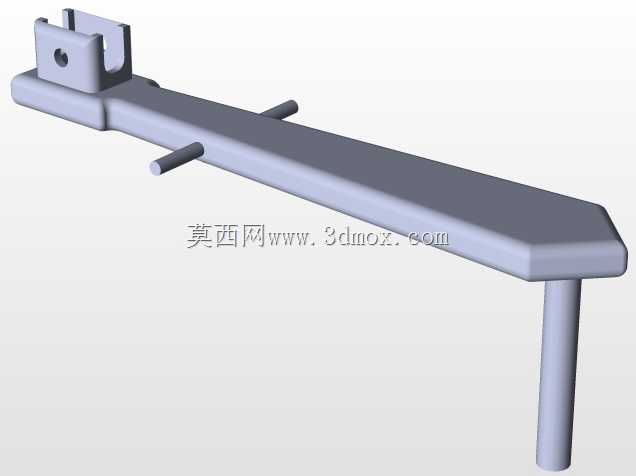

从结构建模的角度看，这套装置的所有构件都做了装配干涉校验，曲柄转动全行程内，连杆与杠杆、基座之间不存在运动卡滞点，铰接位置的销轴尺寸与安装孔位做了公差适配，实际加工时可直接按照模型尺寸下料组装，无需二次配做。装置的操作端延伸出的长杠杆扶手，也可在动力驱动故障时作为手动操作部件使用，兼顾了不同使用场景下的可靠性，适合小型加工户、农耕教具制作、传统技艺复原类项目参考使用。
