带轴承支撑的传动安装固定基座结构

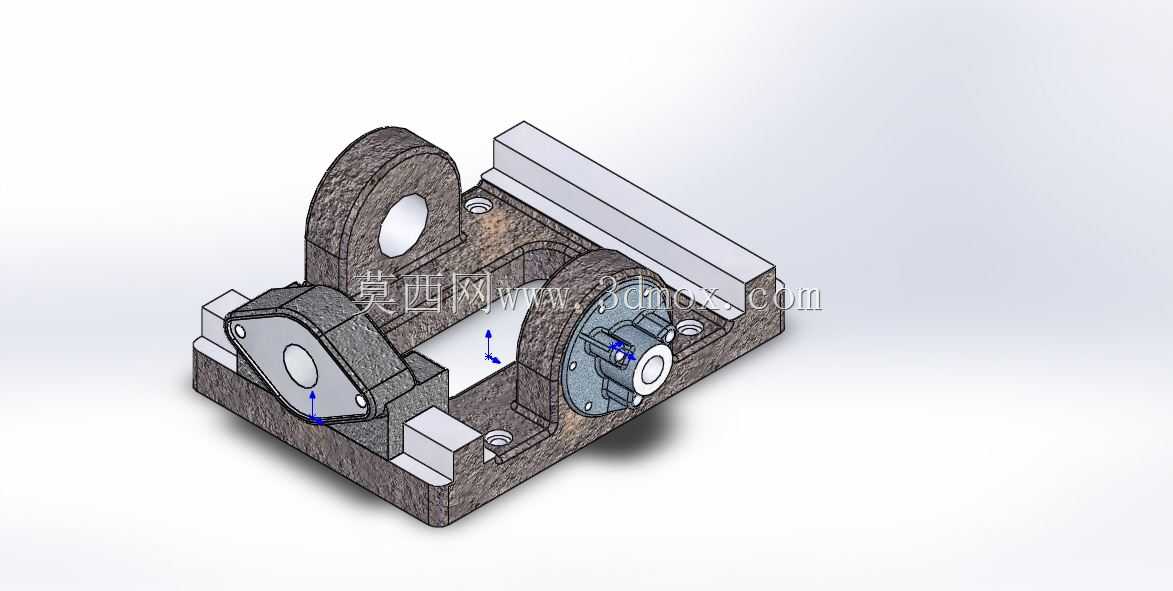

这类带双侧轴承支撑的安装基座，多应用在中小型动力传动单元的主机架集成环节，常见于轻工输送线驱动端、小型机床进给机构、非标自动化设备的动力挂载位置，核心作用是为转轴类传动部件提供稳定的安装基准，同时承受轴系运转过程中产生的径向载荷与少量轴向窜动力，避免传动部件因支撑刚度不足出现振颤、偏心磨损的问题。从结构设计逻辑来看，基座主体采用一体化铸造成型的腔体结构，底部设置带安装孔的平直定位边，可通过螺栓直接固定在设备主机架的安装平面上，底部两侧的凸台定位块能够与机架上的定位槽配合，快速完成安装对位，减少现场装配的调整工作量。两侧的立板支撑结构同轴加工有轴承安装孔，孔位的同轴度公差控制在0.02mm以内，保证装入深沟球轴承后，转轴运转不会出现别劲卡滞的问题；其中一侧立板外侧预留了端盖安装的螺纹孔位，可配套安装密封端盖，阻挡车间内的粉尘、切削液进入轴承腔，延长轴承的维护周期。基座上部的平直导轨安装面，可配套固定直线导轨或者滑移挡块，适配不同的传动布局需求，腔体内部预留的空间能够容纳联轴器、传动齿轮等部件，让整个传动单元的结构更加紧凑，减少设备整体的占用空间。在实际选型适配时，需要注意基座底部安装孔的孔距尺寸，要匹配主机架上预设的安装孔位，两侧轴承孔的内径要适配所选转轴的轴径与配套轴承的外径，同时要核算基座的整体高度，保证转轴的中心高与对接的传动部件中心高一致，避免出现额外的偏心载荷。这类基座的壁厚设计经过刚度校核，在额定载荷下的形变量控制在0.01mm以内，能够满足中低速传动场景的支撑刚度要求，不需要额外增加加强筋结构，既控制了整体重量，也减少了铸造加工的工艺难度。
