排气系统悬挂支撑点结构设计

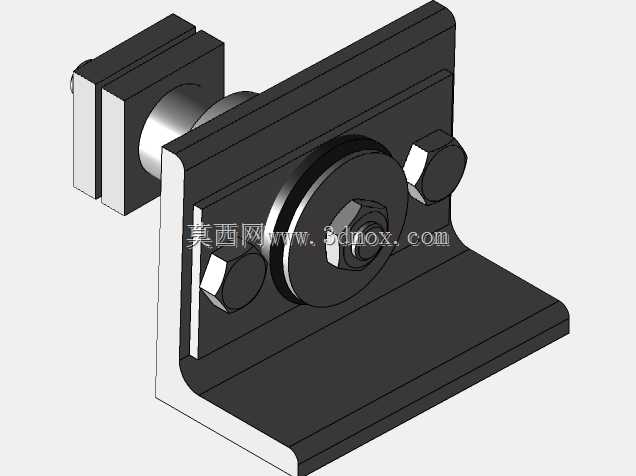

在商用车与乘用车排气系统的管路布局中，这类悬挂支撑点是承担管路载荷、隔绝振动传递的核心连接件，日常选型时经常会遇到安装空间受限、隔振性能不足、长期使用后橡胶件老化位移的问题，这款VOAX90-45规格的支撑结构，正是针对紧凑安装空间下的排气悬挂场景做的定向优化。从结构组成来看，它分为上部安装基座、中部锥面锁紧结构、下部调节螺杆与绝缘隔板几个部分，上部基座提供两种安装形式，一种是平面贴装的矩形基座，靠两侧螺栓固定在车架或车身安装面，另一种是L型折弯基座，适配侧面贴装的安装场景，两种基座的安装孔位尺寸做了统一适配，不需要额外加工转接板就能完成替换。设计时特意将隔振橡胶垫设置在基座与锁紧锥面之间，当排气系统运行产生的振动沿管路传递到支撑点时，橡胶垫可以通过自身的弹性变形吸收大部分高频振动，避免振动直接传递到车身引发驾乘舱的NVH问题，下部设置的绝缘隔板，一方面可以阻隔排气系统的高温向安装基面传导，避免高温加速车身钣金或车架涂层的老化，另一方面也能在部分带电防护需求的场景下，实现排气管路与车身之间的电气隔离。尺寸边界上，平面安装款的基座横向宽度、纵向安装孔距都做了标准化设定，L型安装款的折弯高度与侧面安装孔位匹配主流轻卡、乘用车的底盘安装梁宽度，中部螺杆的伸出长度预留了足够的调节余量，安装时可以根据排气吊耳的实际位置调整锁紧螺母的位置，适配±15mm范围内的安装高度差，不需要现场切割螺杆调整长度。下部的锁紧结构采用双螺母防松设计，配合锥面的自对中特性，即使车辆长期在颠簸路面行驶，支撑点也不会出现松脱移位的问题，螺杆末端的受力端面做了倒角处理，安装时可以顺利穿入排气吊耳的安装孔，不会出现卡滞刮伤橡胶吊耳的情况。实际装车验证中，这款支撑点可以承受额定范围内的垂向载荷，满足排气系统全生命周期的悬挂需求，同时它的结构拆解方便，后期更换橡胶隔振垫时不需要完全拆除基座，只需要松开下部锁紧螺母就能完成易损件的更换，大幅降低了售后维护的工时成本。在三维建模过程中，结构工程师需要重点关注橡胶垫的压缩量设定，通常预压缩量控制在橡胶总厚度的15%-20%之间，既可以保证足够的隔振效果，也不会因为压缩量过大导致橡胶件过早疲劳失效，同时安装基座的折弯处需要做圆角处理，避免应力集中导致长期受力后出现基座断裂的问题，绝缘隔板的材质通常选用耐温200℃以上的玻纤增强材料，满足排气系统周边的高温工作环境要求。
