便携式型材切割锯机手三维结构设计

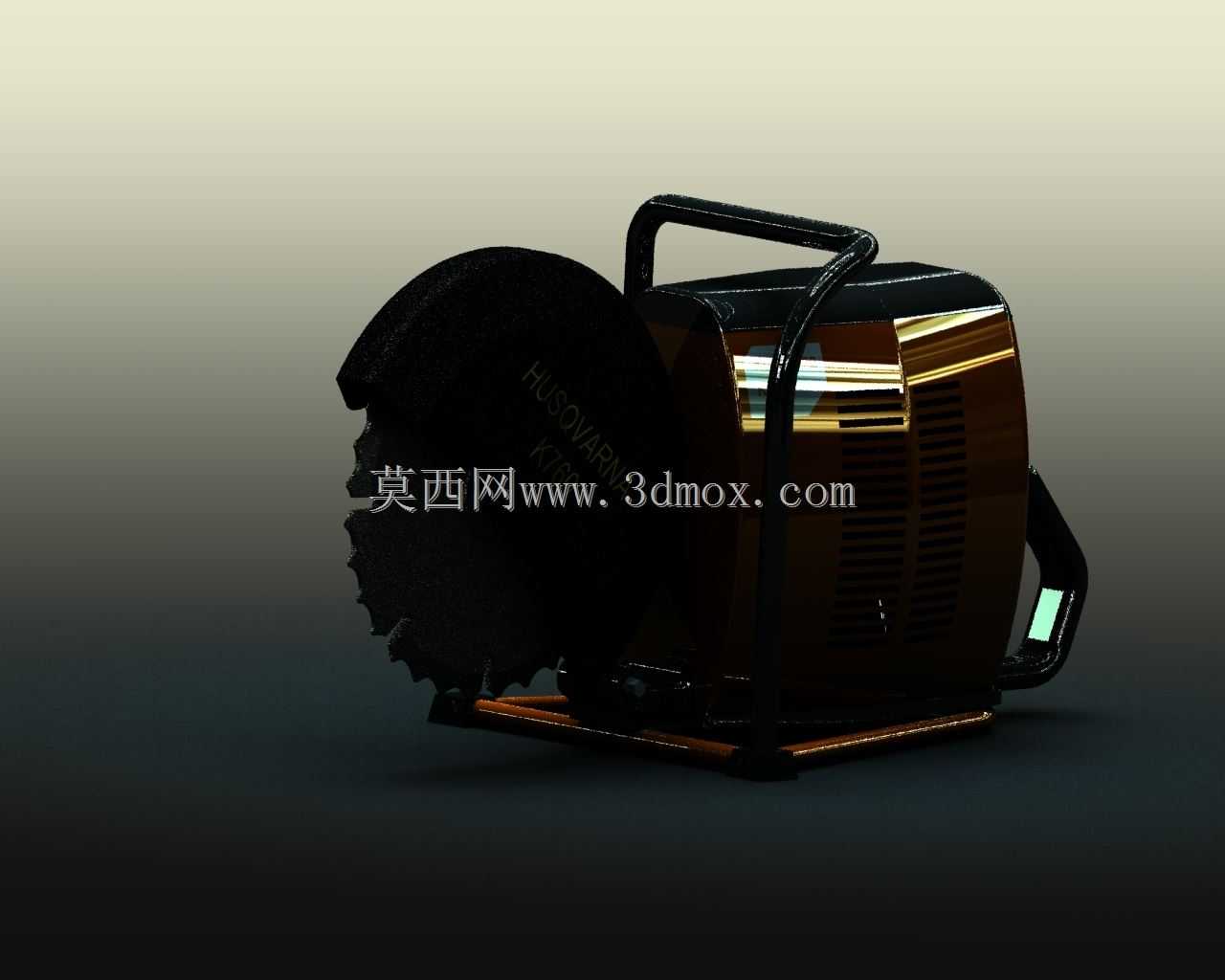

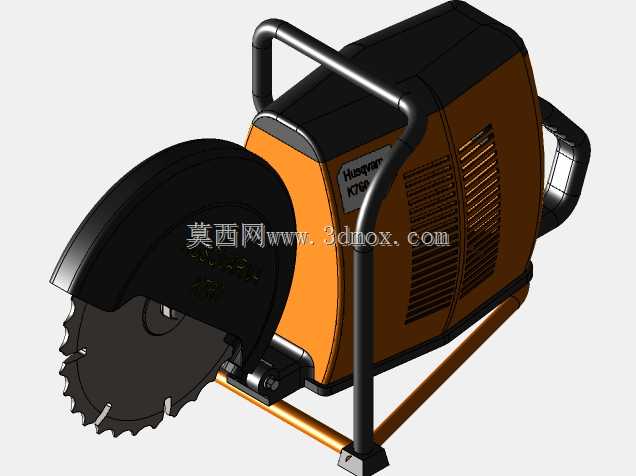

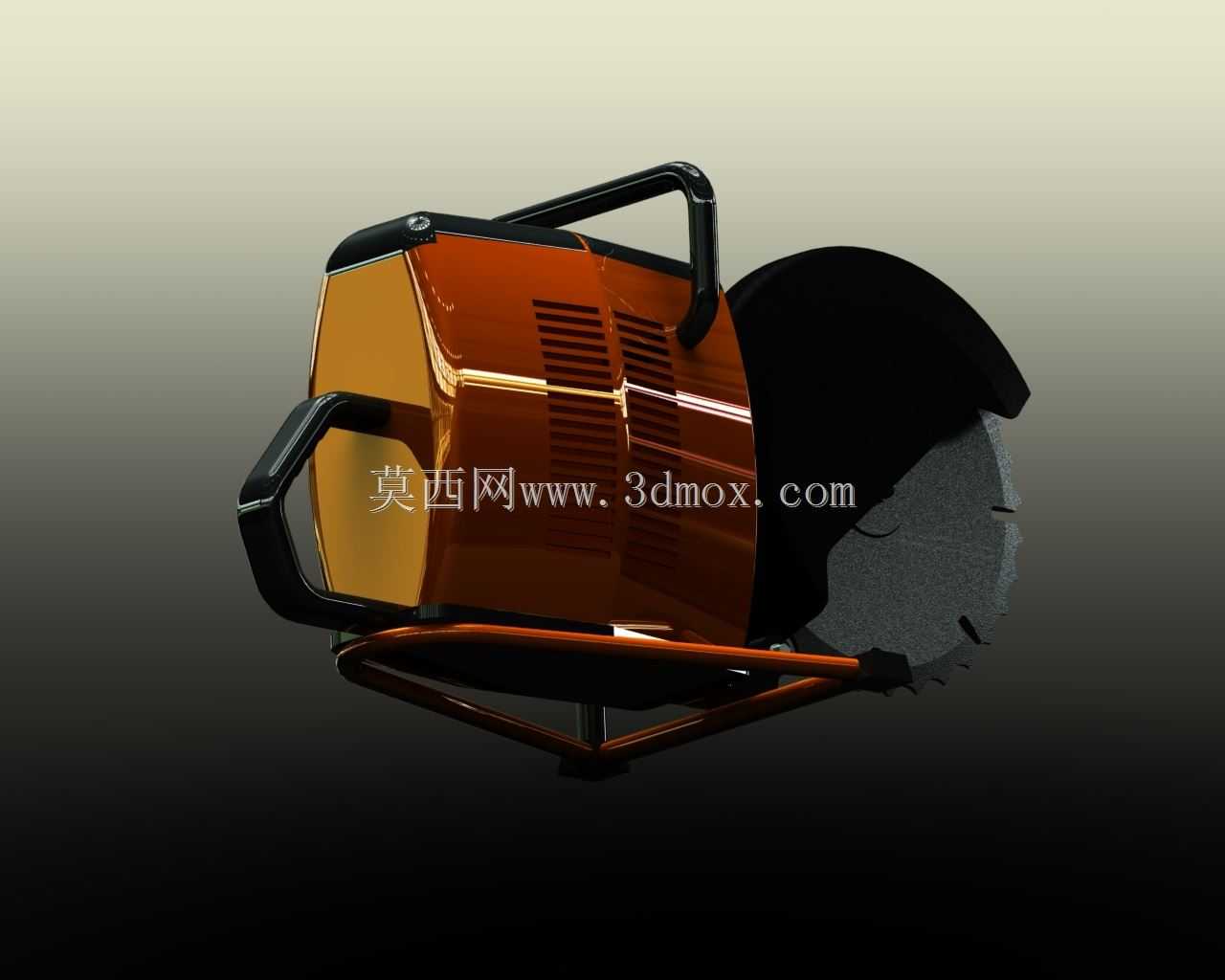

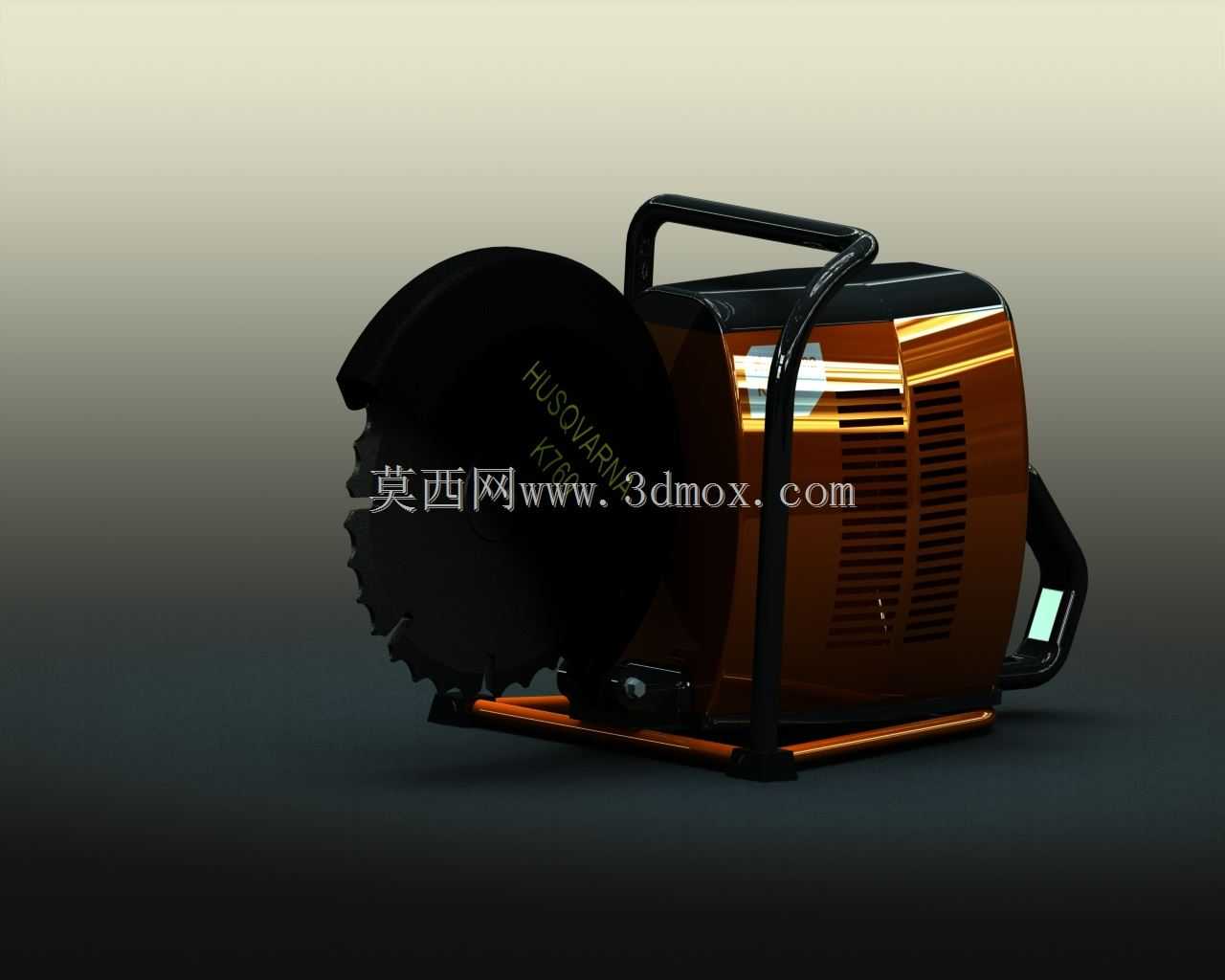

这款便携式切割锯机手的三维结构设计，首先围绕户外应急切割、装修现场型材截断、金属构件现场修配这类无固定工位的作业场景展开，区别于固定式型材切割机的安装限制，整机结构优先考虑单人手持操作的受力平衡，将动力单元与锯片防护结构做重心贴合设计，操作时握持手柄的受力点落在整机重心垂线附近，长时间托举作业时能大幅降低手臂负载。从功能实现逻辑来看，锯片外侧设置全包式半封闭防护罩，防护罩下缘预留锯切进给的让位缺口，作业时防护罩随切割深度自动贴合工件表面，阻挡切割过程中产生的高温切屑飞溅，避免操作人员被飞溅物灼伤；机身侧面设置的辅助握持手柄采用防滑包覆结构，可根据操作人员的作业习惯调整安装角度，适配不同站位的切割进给方向。设计过程中针对动力单元的散热需求做了针对性结构优化，机身侧围排布阵列式通风槽，进风方向正对动力模块的散热鳍片，锯片高速旋转产生的气流可辅助带走动力单元工作产生的热量，持续重载切割时也能维持动力模块的工作温度在合理区间，避免过热导致的动力衰减。整机的安装边界控制充分考虑便携转运需求，机身最大外轮廓尺寸适配常规工具收纳箱的内部空间，底部设置的支撑框架可在临时放置时稳定支撑整机，避免锯片直接接触地面造成齿部磕碰损伤；锯片的快换结构隐藏在防护罩内侧，无需额外辅助工具即可完成锯片的拆装更换，适配不同材质切割需求的专用锯片可快速切换。从结构细节来看，机身的管线全部隐藏在壳体内部，避免作业过程中管线被工件剐蹭造成破损，操作开关设置在主握持手柄的食指可控范围内，单手握持时即可完成设备的启停操作，无需另一只手配合操作，高空作业时可腾出另一只手抓牢固定点位，提升作业过程的安全性。整机的壳体采用加强筋结构设计，在控制整体重量的前提下提升壳体的抗冲击性能，现场作业时意外磕碰也不会出现壳体开裂的问题，适配工地、装修现场这类复杂作业环境的使用需求。
