六英寸带报警功能法兰式单向阀结构

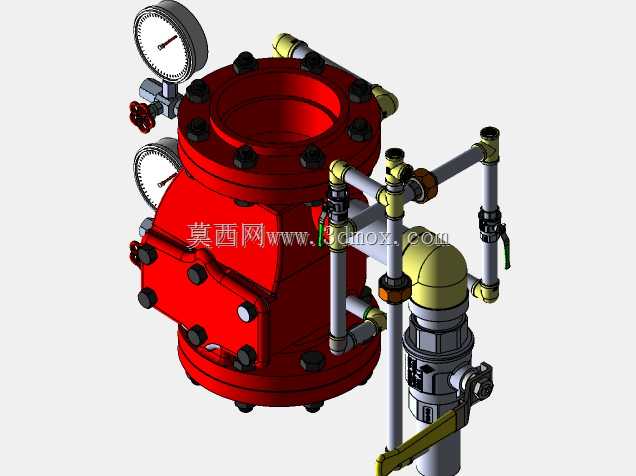

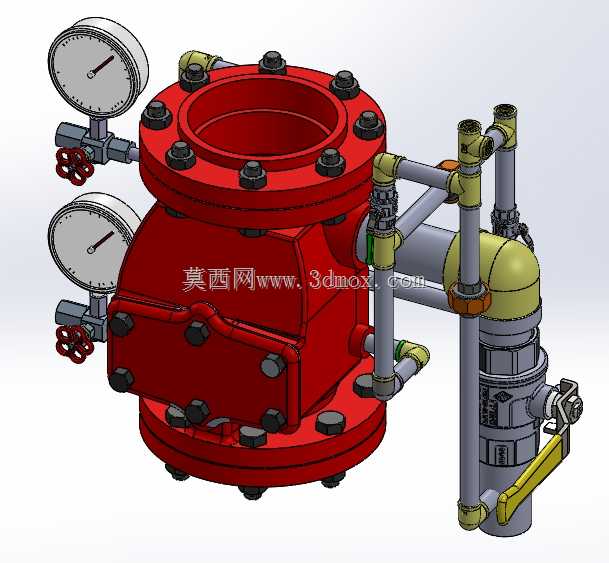

该阀组主要应用于湿式消防供水系统、工业循环水供水管网的单向通流支路，核心作用是限制管路内介质反向回流，同时可实时监测阀前后压差，当介质出现异常反向流动、阀瓣卡滞未正常开启时，可通过外接的压力检测仪表触发报警信号，提醒运维人员及时排查管路故障。从结构设计来看，主体采用上下法兰对接的铸钢壳体结构，通径为六英寸，适配DN150规格的管路对接，法兰螺栓孔分布遵循通用管路法兰标准，安装时可直接与同通径的管路法兰配对，无需额外制作过渡连接件，安装边界预留了旁通管路、仪表接头的操作空间，现场安装时不需要额外裁剪周边管路即可完成装配。阀组集成了两套压力检测仪表，分别接入阀前与阀后腔体，可直观读取两侧压力数值，旁通管路配置了手动控制阀与缓闭组件，可在阀组检修时实现小流量旁通供水，也可在系统启动时平衡阀前后压力，避免阀瓣开启瞬间受到过大介质冲击造成密封面损伤。主阀内部的阀瓣采用升降式密封结构，密封面堆焊硬质合金材质，可耐受含少量杂质的水体长期冲刷，正常正向通流时阀瓣在介质压力作用下抬升，介质可从下至上顺利通过阀腔，当上游侧压力下降、介质出现反向流动趋势时，阀瓣在介质压力与复位弹簧作用下快速回落，切断通路，避免下游侧带压介质回流造成上游设备损坏、水压失稳。旁通管路的接头采用标准管螺纹连接，所有外露管路做了防锈镀层处理，适配长期潮湿的泵房、地下管廊安装环境。设计过程中充分考虑了运维便利性，阀盖采用螺栓压紧结构，检修时只需拆卸上法兰螺栓即可取出内部阀瓣、密封件进行更换，不需要整体拆卸阀组与管路的连接法兰，大幅降低后期运维的工作量。手动手柄的操作位置预留了足够的操作空间，现场人员不需要借助特殊工具即可完成旁通阀的启闭操作，压力仪表的安装位置朝向外侧，人员站在阀组侧面即可清晰读取压力数值，不需要探身到管路缝隙中查看读数。
