油田作业用多流管汇集成装置结构设计

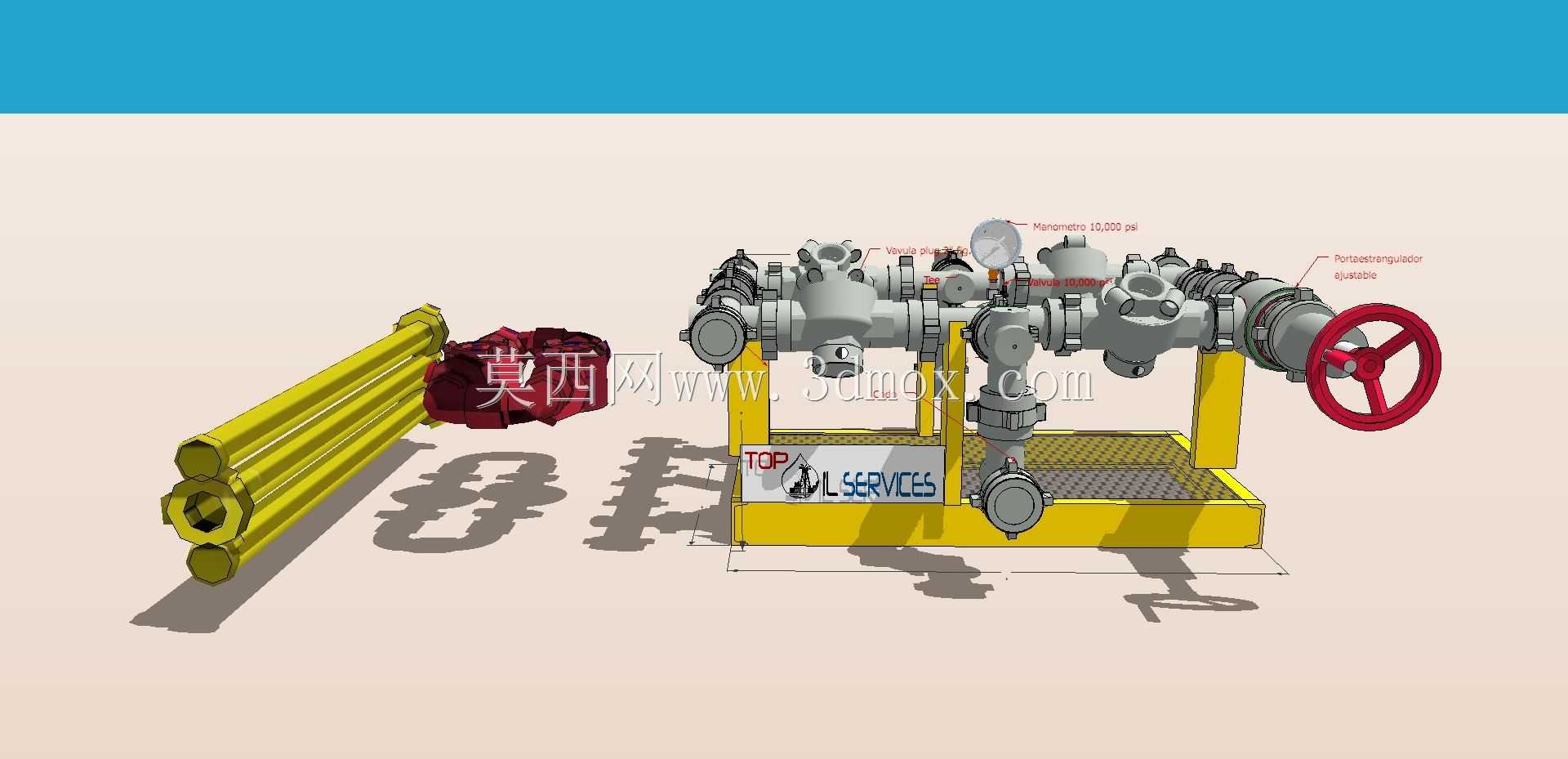

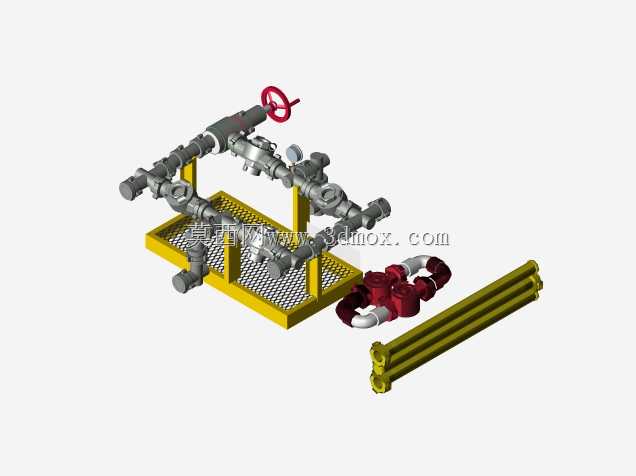

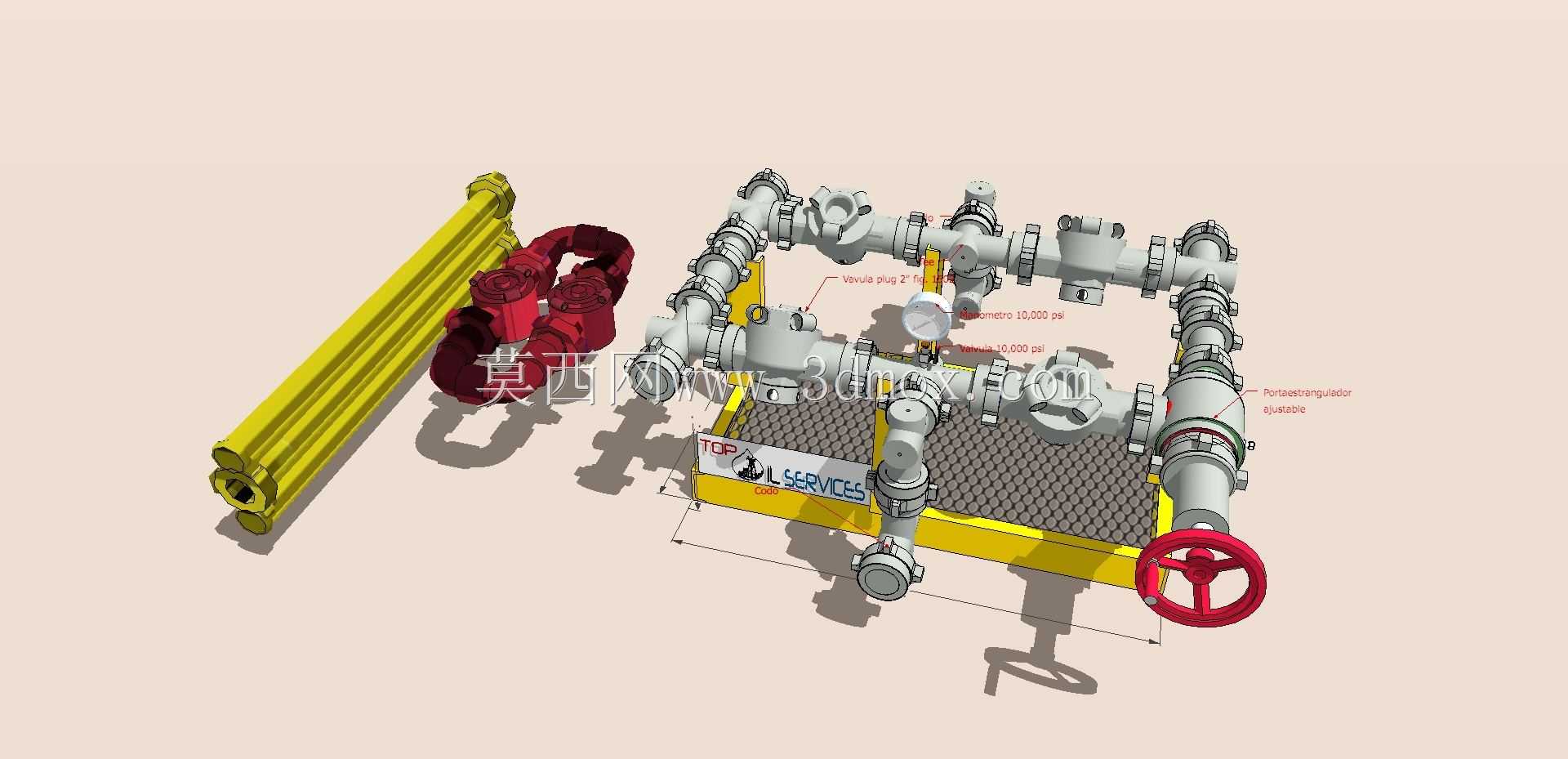

这套多流管汇集成装置主要面向油田钻完井、压裂作业及井口流体分流管控场景，是井口作业环节里衔接井下管柱与地面处理流程的核心枢纽设备，能够在高压作业工况下完成多通道流体的流向切换、压力调控与介质输送，替代传统零散拼接的管组布局，减少现场法兰连接点的泄漏风险。从结构设计逻辑来看，整套装置采用撬装集成式布局，底部设置带防滑格栅的钢制承载支架，所有阀组、管段、操作手轮均集成固定在支架框架内，无需现场二次拼接管段，到场后仅需对接进出口法兰即可完成投用准备，大幅压缩现场作业的筹备周期。装置的核心功能单元包含多组平行布置的高压闸阀，阀组端配置大直径红色手轮操作机构，手轮操作力矩经过匹配设计，现场作业人员无需借助加力杆即可完成带压工况下的阀位切换，手轮旁预留压力检测接口位置，可直接外接压力表实时监测各通道压力参数，避免超压运行风险。管段排布采用分层错落设计，主通路采用大通径直连管段降低流体压损，旁通支路对应不同流向的介质输送需求，各接口法兰的螺栓孔位严格匹配API井口连接标准，可直接与常规井口装置、压裂管线、放喷管线对接，无需额外加工转换接头。左侧预留的多根平行管柱接口，可同时对接多路井下作业管柱，实现不同层位返出流体的独立管控，避免不同介质混流影响后续处理流程。安装边界方面，整套撬装结构的重心经过校核，底部支架的支脚位置预留地脚螺栓固定孔，可直接固定在钻井平台或作业场地的硬化基础上，整体外轮廓尺寸适配常规油田作业车辆的货台运输要求，无需拆解即可完成转场运输。设计过程中针对高压工况下的受力薄弱点做了加强处理，阀组与管段的连接位置采用加厚焊接结构，支架框架采用型钢拼接焊接，所有棱角位置做圆弧过渡处理，避免现场作业时磕碰损伤密封件或划伤操作人员。操作侧预留足够的操作空间，作业人员在操作手轮时不会被相邻管段阻挡，阀组的开关位标识清晰，可直观判断各通道的通断状态，降低误操作概率。
