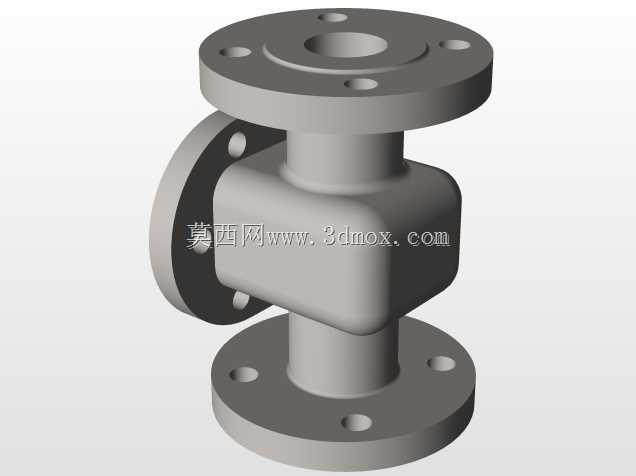

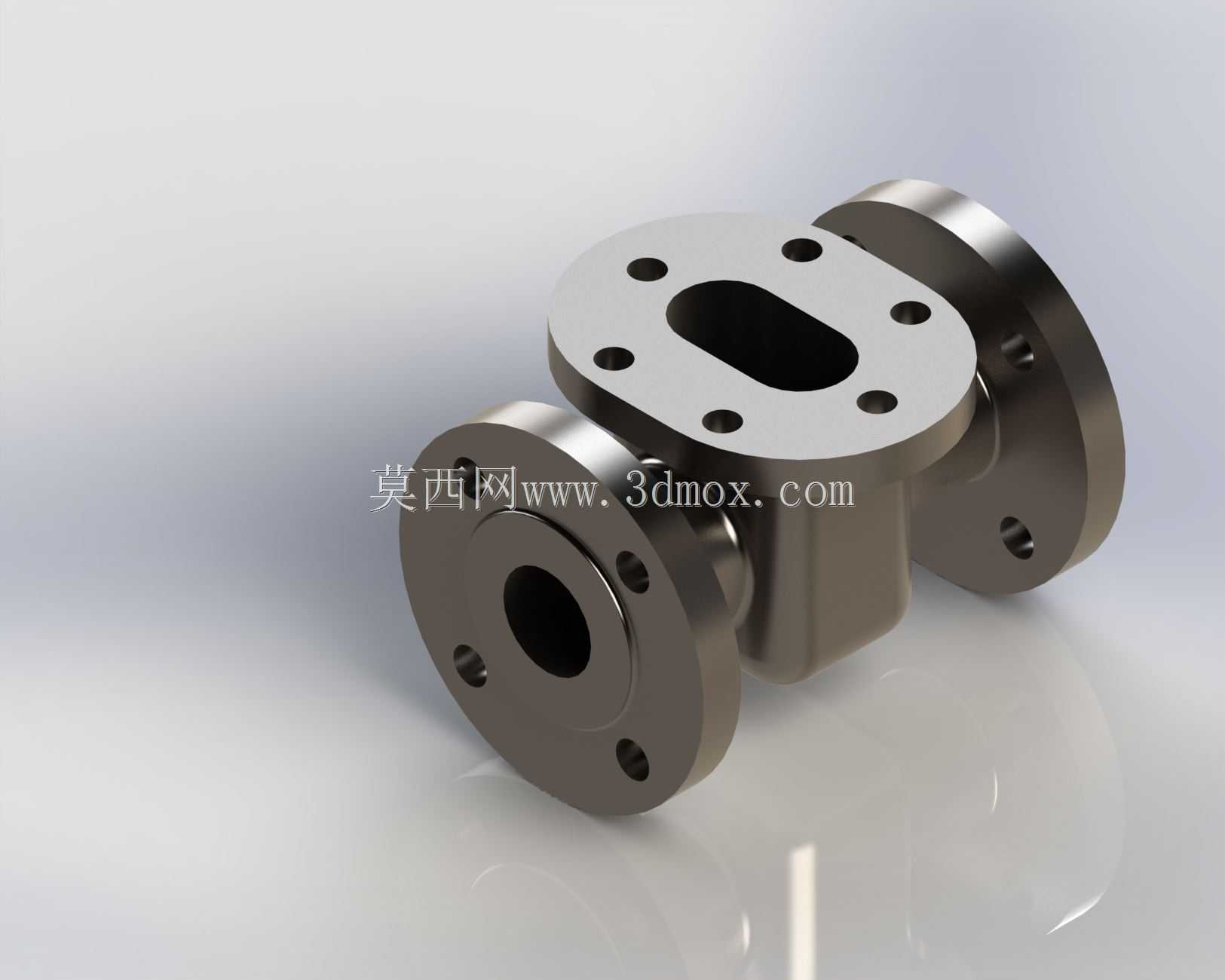

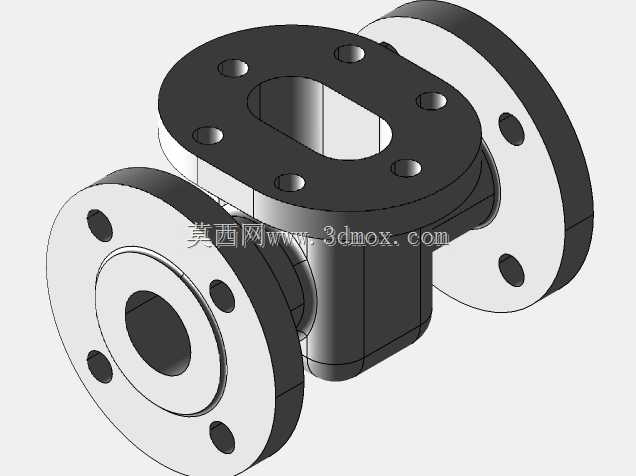

三法兰连通式T形管路接头结构

这款T形接头主要应用在工业流体管路的分流、合流场景中，常见于化工流体输送、市政给排水、暖通空调管路、工业制程管线的节点位置，用来实现三个正交方向管路的连通，可完成单路输入双路输出、双路输入单路输出的流体路径切换与汇流作业，适配带法兰接口的阀门、泵体、管路段的对接需求。从结构设计来看，三个连接端均采用标准法兰盘结构，每个法兰盘上均匀分布螺栓过孔，安装时可通过螺栓配合密封垫片实现与对接部件的刚性密封连接，能承受常规工业管路的工作压力，避免流体渗漏。接头主体采用等径过渡的腔体设计，三个连通口的通径保持一致，内部流道做了圆弧过渡处理，减少流体在转向位置的紊流与压损，避免介质在腔体内形成滞留死角，尤其适配带有微小固体颗粒的流体输送场景，降低颗粒沉积堵塞的概率。中间的连接法兰盘采用长圆形密封面设计，对应需要侧装检测元件、仪表或者支路附件的安装需求，不需要额外加装转接件就可以直接在该端面安装压力传感器、温度探头或者小型排污阀，减少管路节点的密封点数量，降低泄漏风险。从安装边界来看，三个法兰的端面分别朝向三个互相垂直的轴向，安装前需要确认三个方向的管路预留空间，法兰盘的外径尺寸决定了螺栓安装的操作空间，现场布置时需要预留出螺栓穿装、紧固的操作余量，接头主体的过渡段做了壁厚加强处理，在法兰与主体腔体的连接位置做了圆角过渡，降低应力集中系数，避免管路振动、压力波动时在连接位置产生疲劳裂纹。设计过程中优先保证三个连接端面的形位公差，三个法兰的密封面平面度、相邻法兰端面的垂直度都控制在管路安装的标准公差范围内，避免对接时出现密封面贴合不严的问题，不需要现场额外修配就可以完成装配。流道的内壁粗糙度控制在工业管路的常规要求范围内，减少流体流动时的沿程阻力，对于输送腐蚀性介质的场景，该结构也可以通过更换材质适配不同的介质需求，结构本身的连通逻辑不需要做调整，仅需根据介质特性调整壁厚与密封面的加工精度即可。
