科幻影视道具红色双刃光剑结构设计

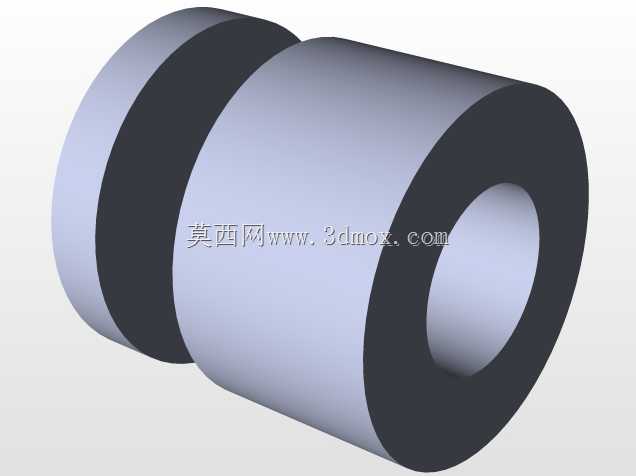

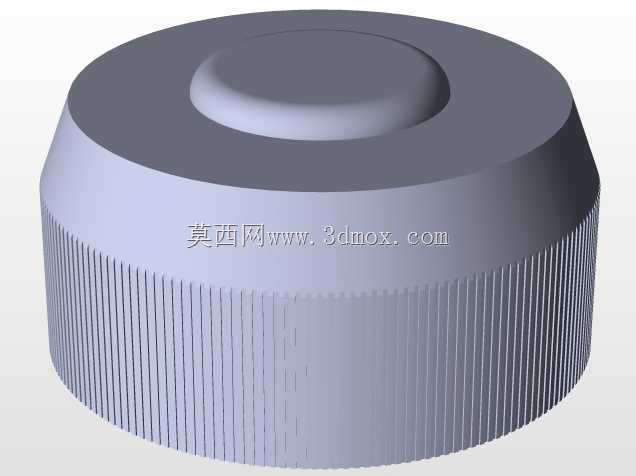

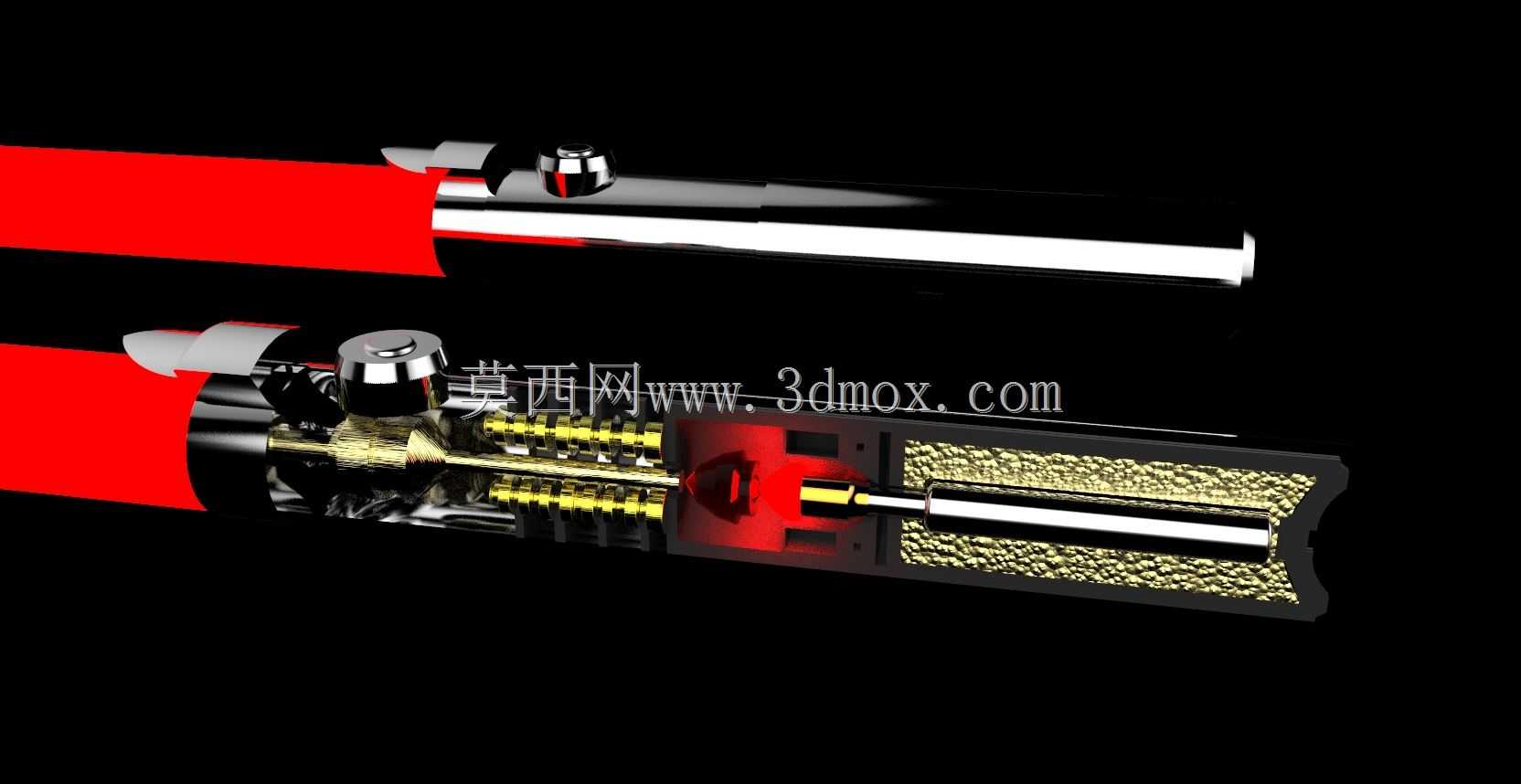

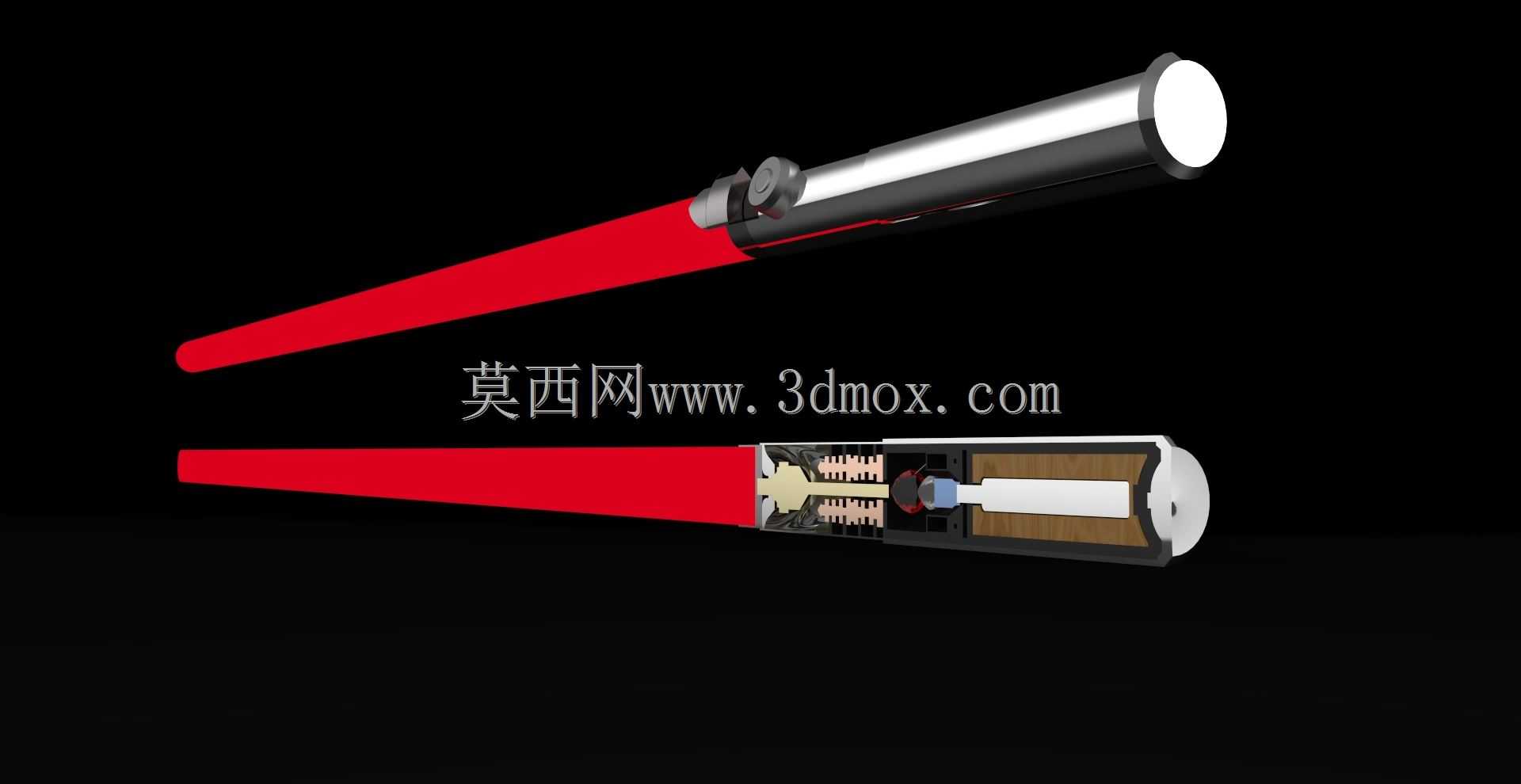

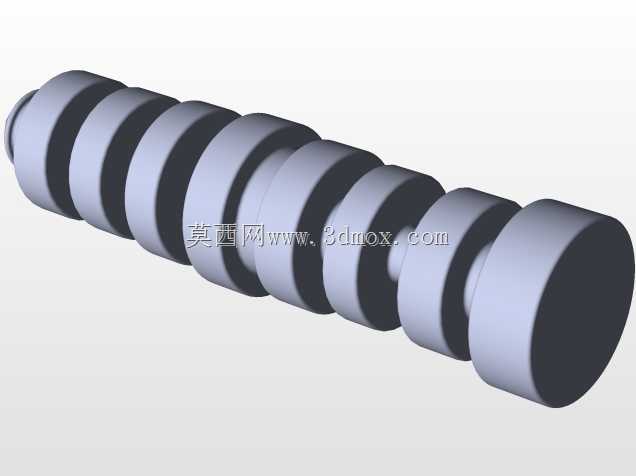

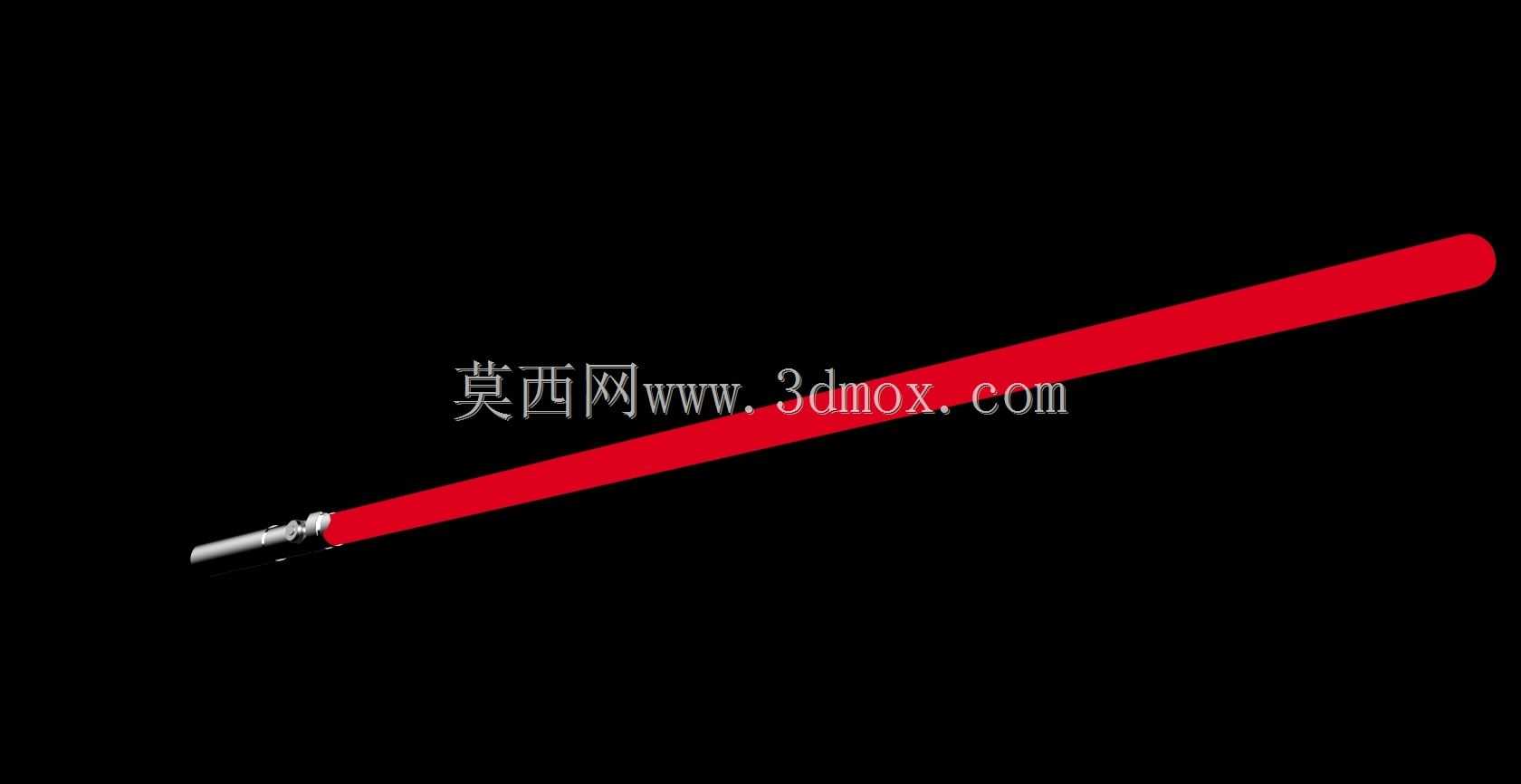

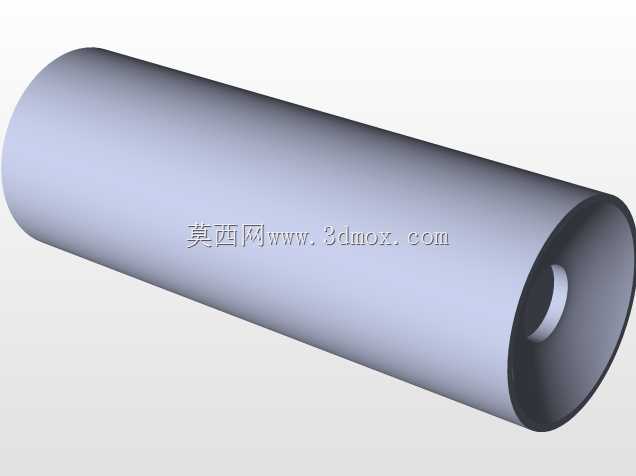

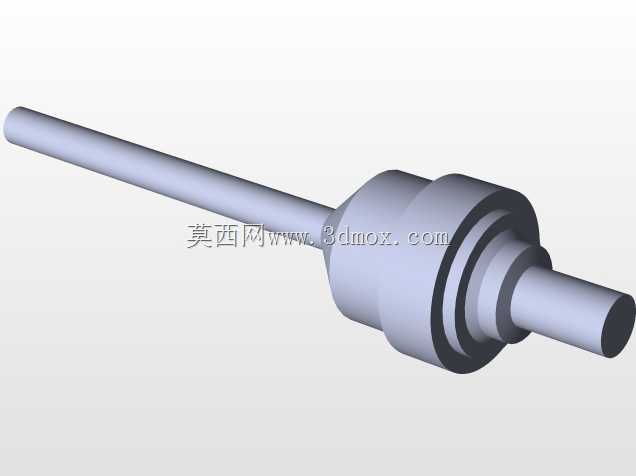

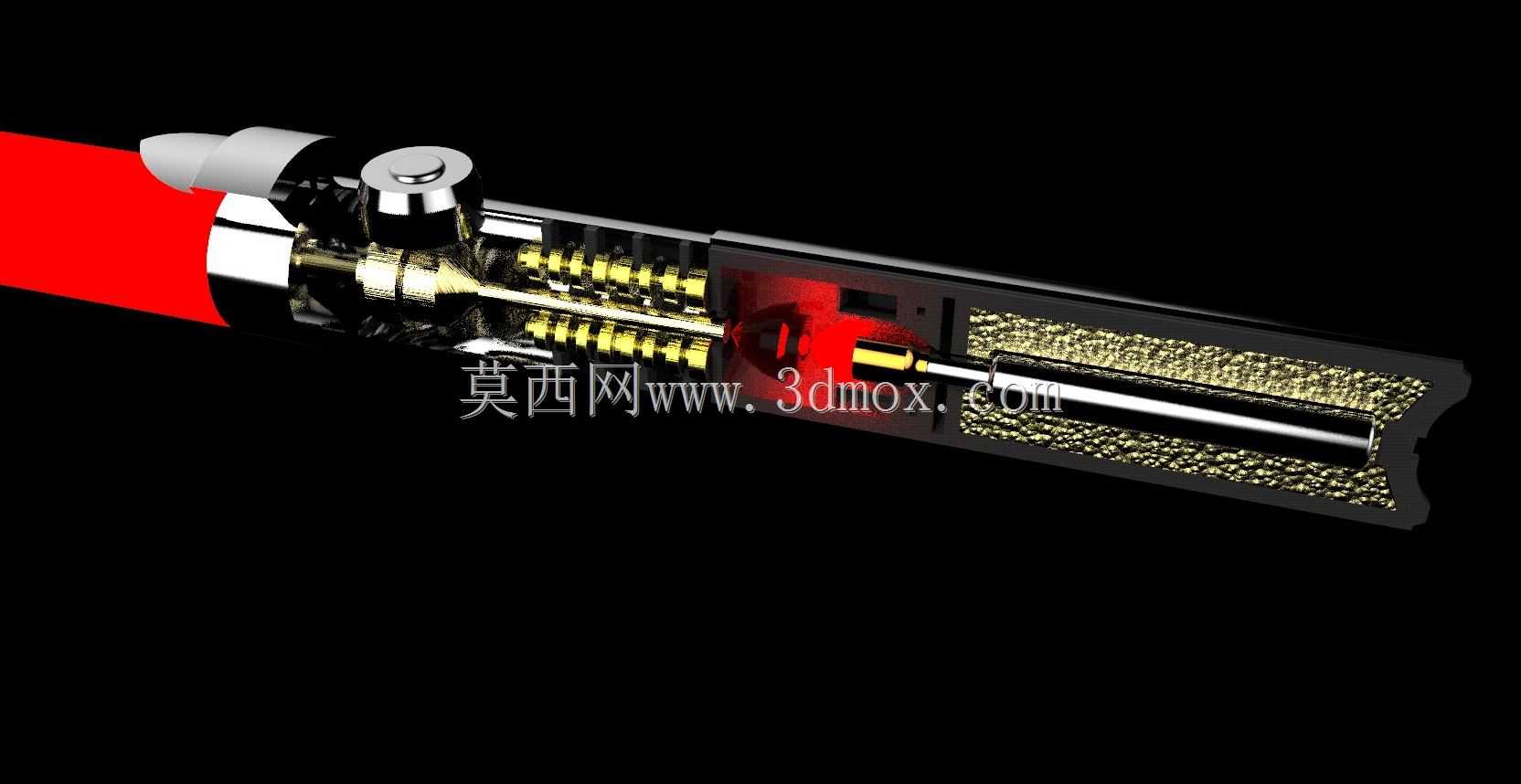

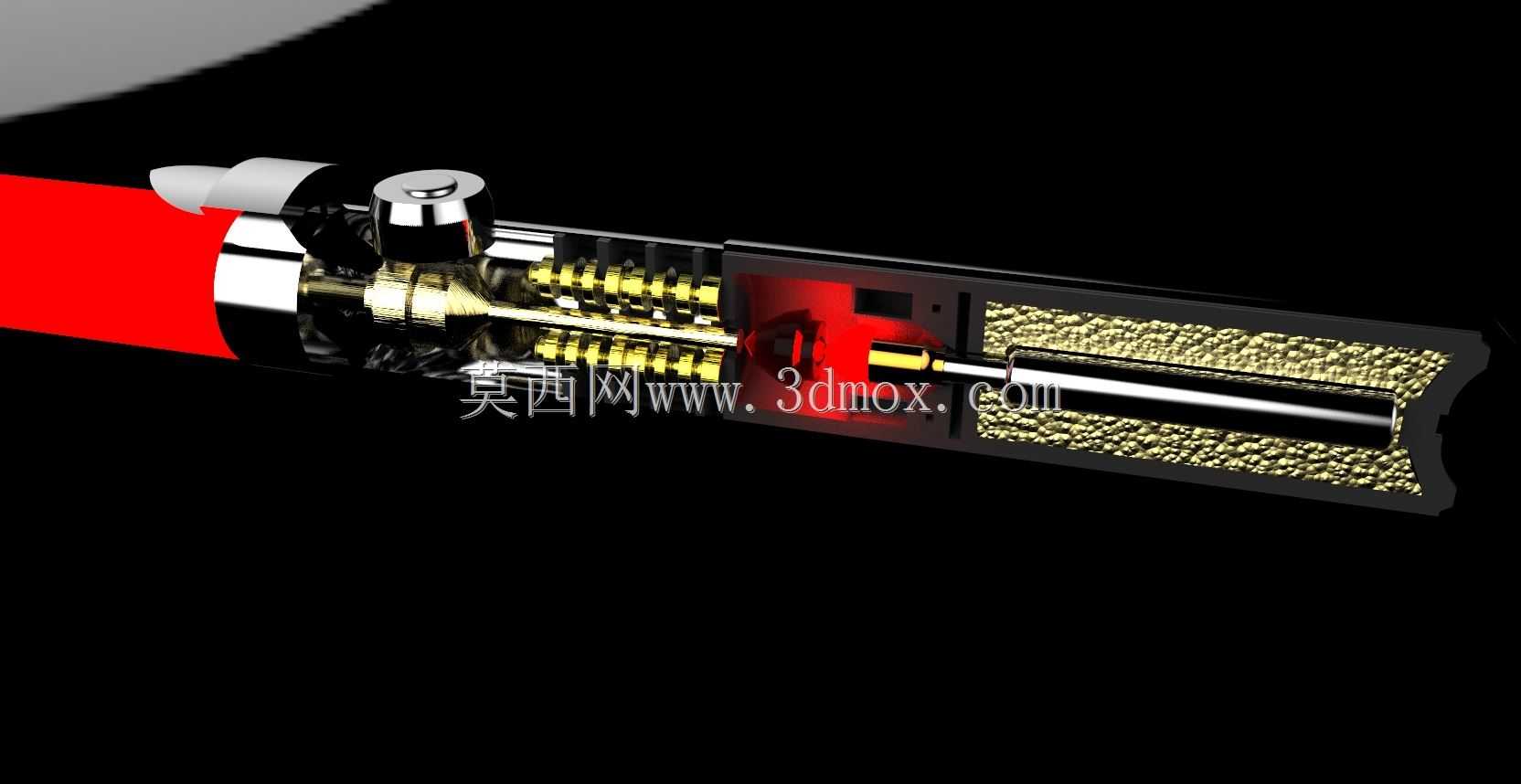

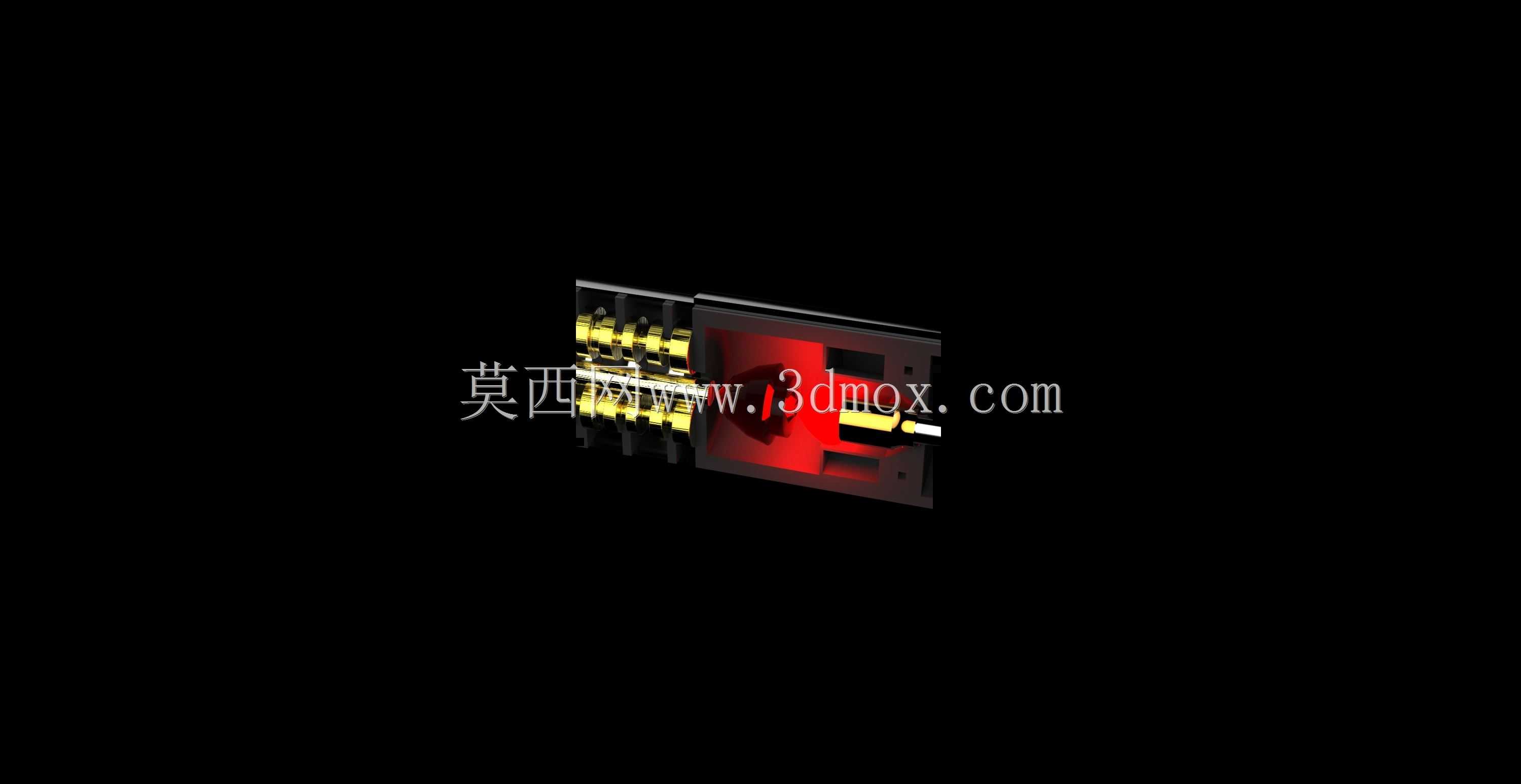

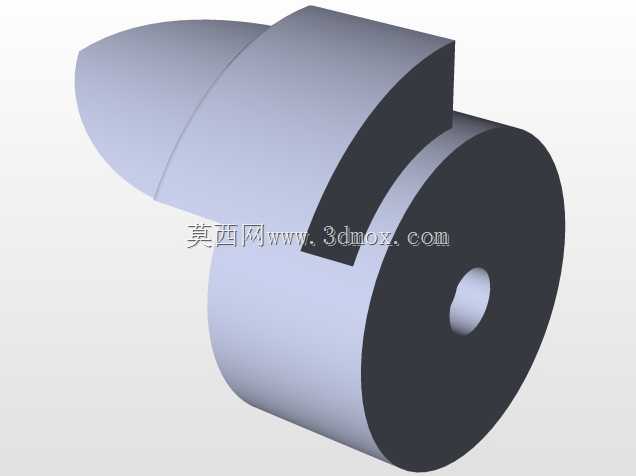

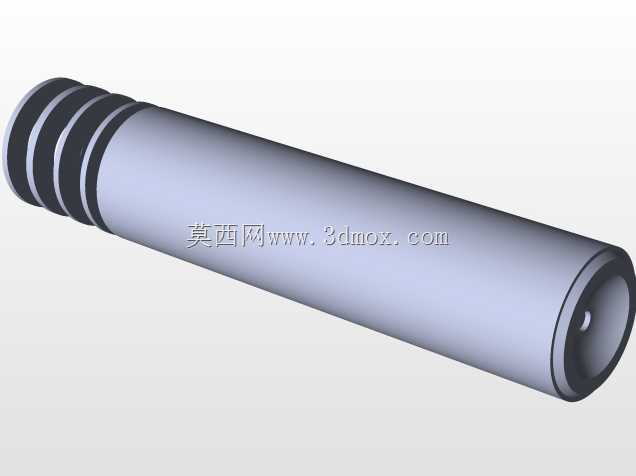

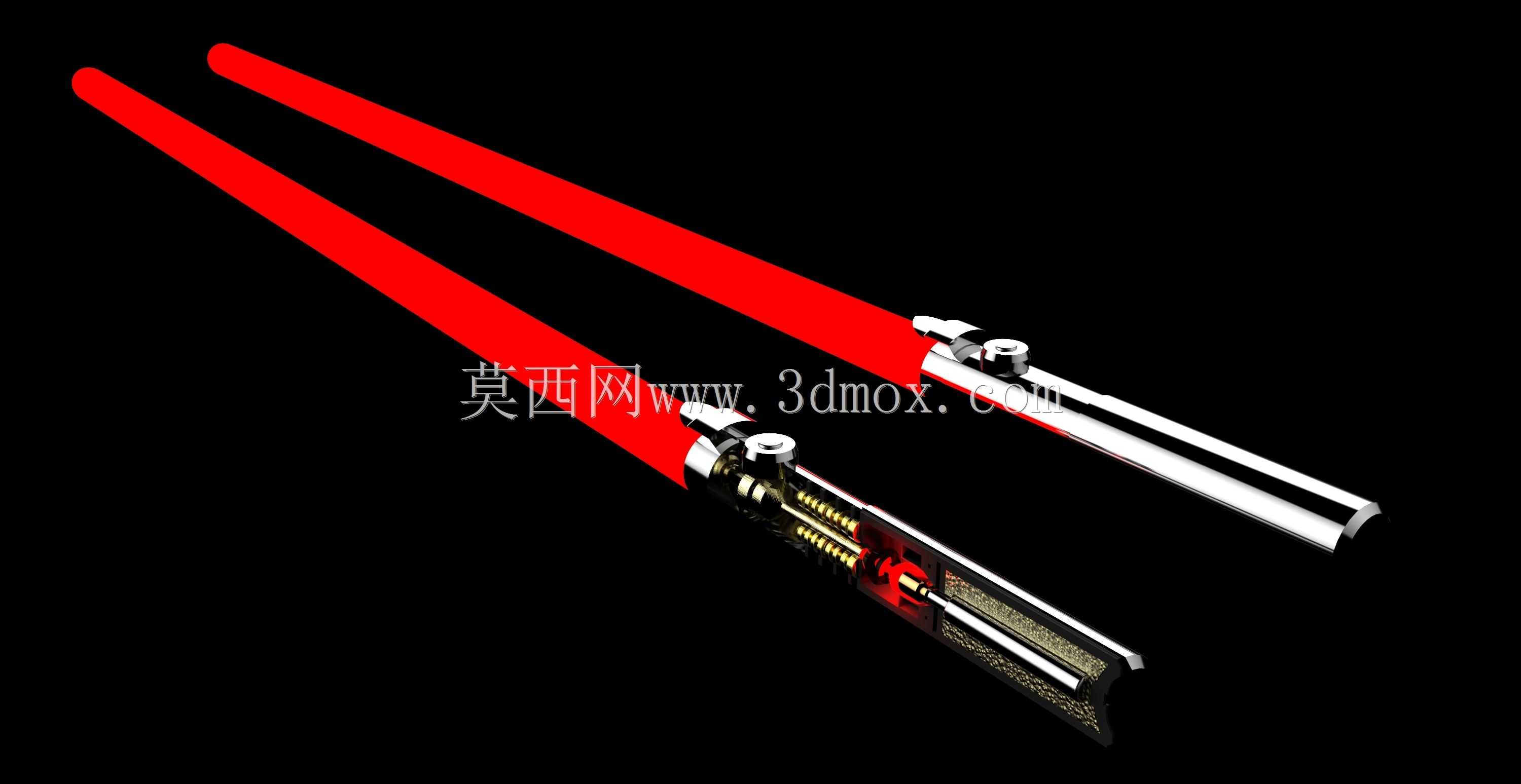

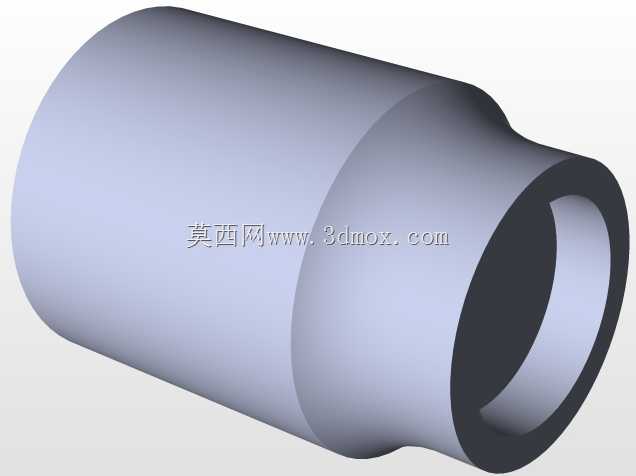

这款双刃光剑的三维结构设计，核心服务于科幻主题线下展陈、影视道具复刻、潮玩手办开发三类场景，在结构落地阶段需要兼顾静态展示的视觉还原度与手持把玩的结构可靠性。从实际用途出发，展陈场景下的光剑需要匹配展台承重边界，单组剑柄的安装固定孔位预留了M4标准螺纹接口，可直接固定在亚克力展架或金属展台之上，无需额外定制转接件；手持把玩版本则在剑柄内部预留了发光组件的安装腔体，腔体边界尺寸严格按照市面常规12V灯带与纽扣电池组的外形做避让，避免后期装配时出现干涉。设计思路上没有照搬影视设定的纯外观造型，而是在剑柄内部做了分层结构设计，外层是做了金属质感处理的握持壳体，表面滚花纹理的深度控制在0.3mm，既保证握持时的摩擦力，又不会因为纹理过深硌手；中层是结构支撑骨架，采用壁厚2mm的环形筋位连接两端剑刃固定座，抵消长期摆放或手持时产生的形变应力；内层是走线与电池仓，预留的走线槽宽度为4mm，可容纳3组并联的灯组线路，电池仓盖采用卡扣式固定，卡扣的扣合量设计为0.8mm，既方便日常更换电池，又不会因为轻微晃动出现松脱。外形尺寸方面，单段剑柄的长度控制在280mm，直径38mm，符合成年人单手握持的人体工学尺寸，两端伸出的剑刃部分长度为900mm，剑刃根部与剑柄连接位置做了15度的锥面过渡，避免直角位置出现应力集中导致的断裂问题。安装边界上，展陈版本的底部固定座直径为60mm，可适配市面多数标准展台的安装孔位，手持版本则取消了底部固定结构，在剑柄尾部做了圆弧收边处理，避免持握时尾部棱角划伤手部。结构验证阶段重点校核了剑刃与剑柄连接位置的强度，在剑刃承受5N侧向力的工况下，连接位置的最大形变量控制在0.2mm以内，满足日常展示与轻度把玩的强度要求，同时剑刃部分做了中空设计，在保证视觉效果的前提下降低整体重量，单组完整光剑的总重量控制在600g以内，长时间手持也不会产生明显的负重感。针对不同应用场景的差异化需求，结构上还预留了模块化改装空间，剑刃与剑柄的连接采用标准插拔结构，可根据需求更换不同长度、不同发光颜色的剑刃组件，无需改动主体剑柄结构，大幅降低后续衍生版本的开发成本。
