卧式承压储水式热水储罐结构设计

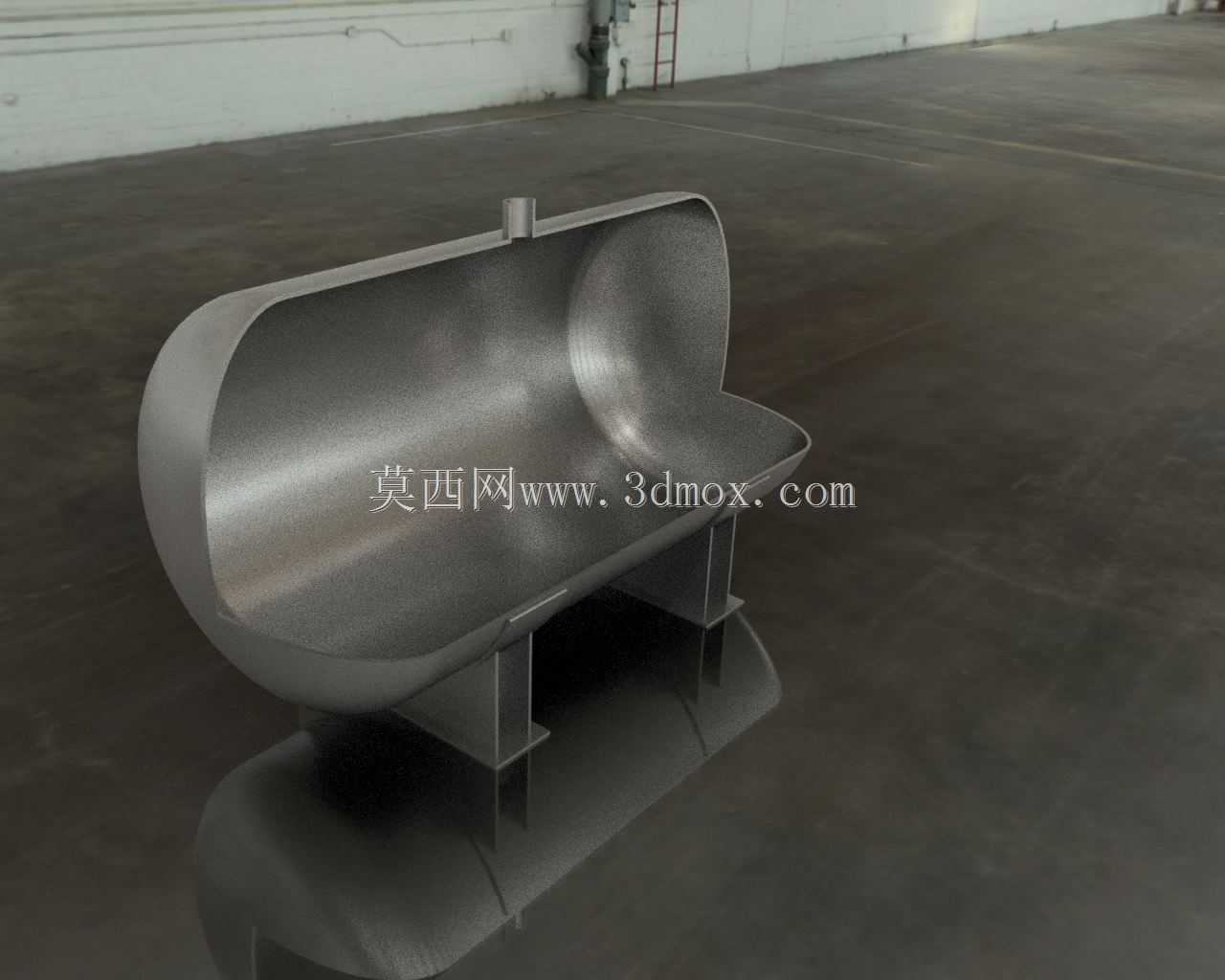

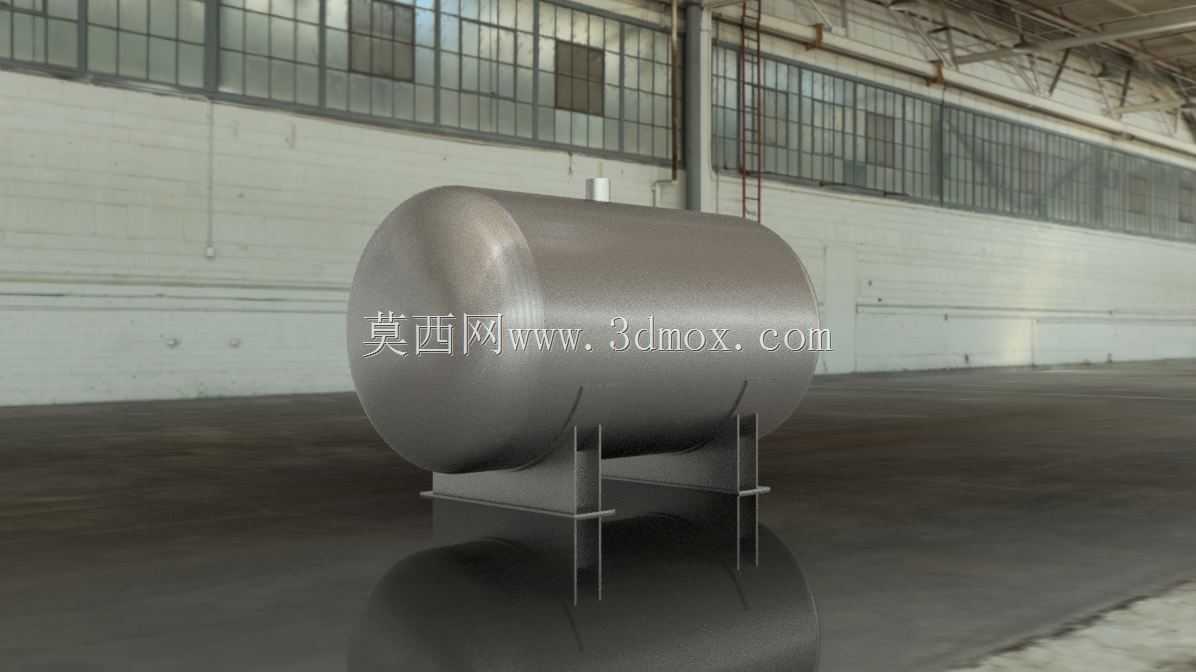

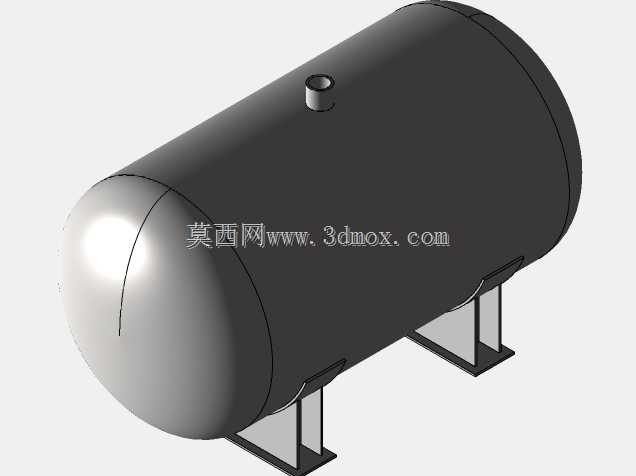

这款卧式承压储水罐体的结构设计，核心围绕工业厂区、商用建筑的集中热水供应场景展开，可适配生活热水中转、工艺热水缓存等实际工况，区别于立式储水罐的占地特性，卧式结构更适配层高受限、地面安装空间充裕的布设场景，能有效降低设备整体重心，提升满水状态下的布设稳定性。从功能特性来看，罐体采用标准椭圆封头与圆柱形筒身焊接成型，承压能力均匀分布在筒身环向与封头曲面位置，可适配常规常压到低压储水工况，避免直角结构带来的应力集中问题，筒身顶部预留的管嘴可对接进水、出水、排气、测温测压等外接管路，满足不同管路布设的接口需求。设计阶段优先考虑安装边界的适配性，鞍式支座采用双支座布设方案，固定支座与滑动支座配合设置，可抵消罐体储水升温后产生的热胀冷缩位移，避免支座与基础连接位置出现应力撕裂；支座的立板与底板采用折弯焊接结构，增大与罐体的接触支撑面积，降低局部接触应力，底板预留的安装孔位可匹配常规化学锚栓的固定尺寸，安装时无需额外加工适配连接件。外形尺寸的设定上，筒身长度与直径的比例控制在3:1区间，既保证足够的储水容积，又避免长径比过大带来的筒身挠度变形问题，封头的曲面深度严格按照承压容器的常规比例设定，保证冲压成型的工艺可行性，减少生产环节的加工难度。建模过程中，筒身壁厚、封头壁厚、支座板材厚度均按照常规储水设备的刚度要求设定，焊接位置预留合理的焊接收缩余量，所有转角位置均做圆弧过渡处理，既减少加工环节的应力集中，也能降低后期使用过程中积液锈蚀的风险。罐体表面的金属质感处理对应实际生产中的喷砂除锈后防锈底漆加金属面漆的工艺，可适配潮湿布设环境下的防腐蚀需求，底部预留的排污接口位置对应罐体最低点位，方便后期运维过程中排空罐内沉积的水垢与杂质，无需额外增设排污支管。
