九十度匀速摆动式动力发射传动机构

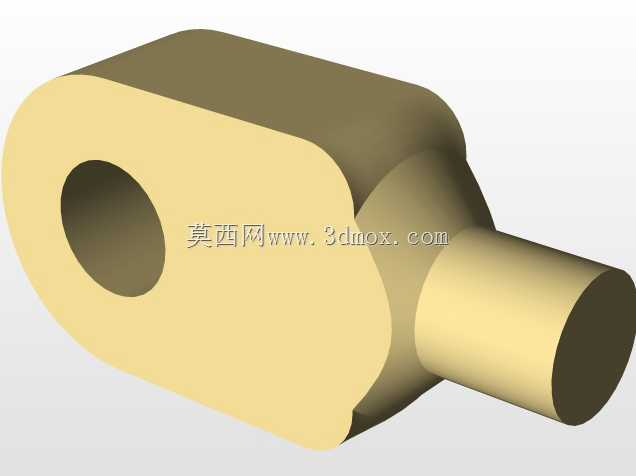

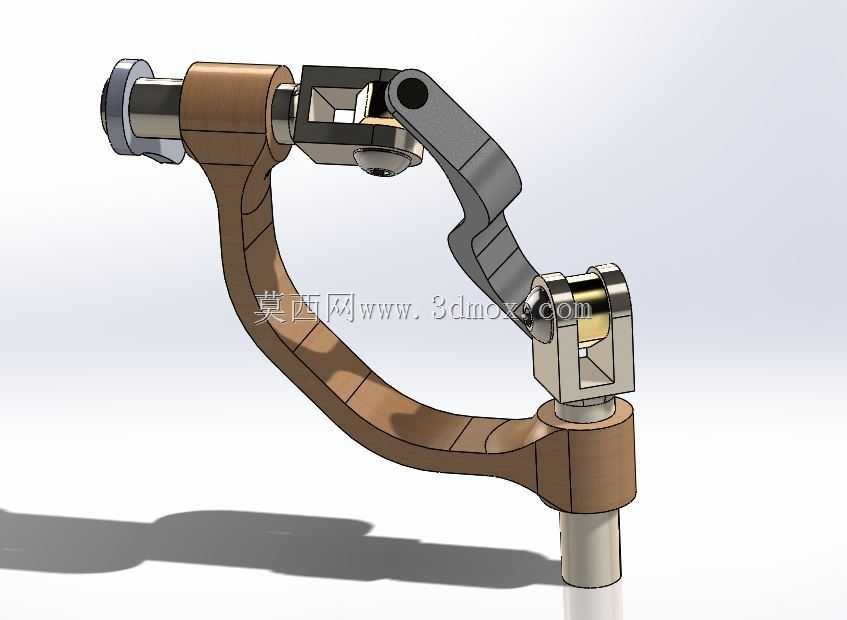

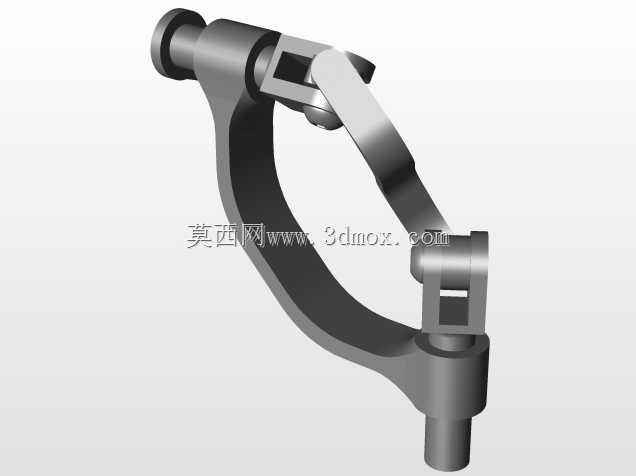

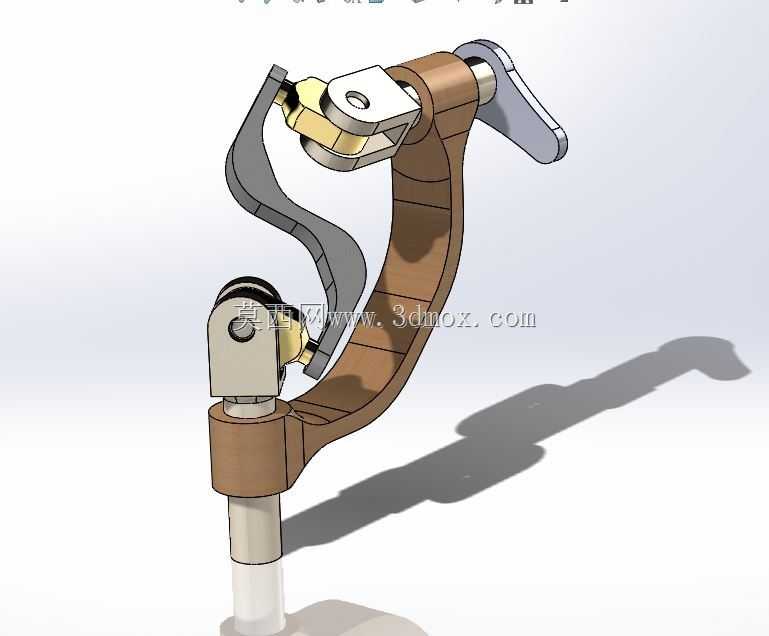

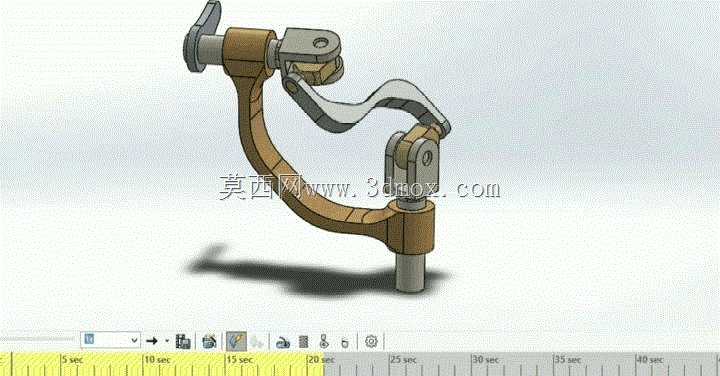

这套九十度匀速摆动传动结构，最初是为小型物料定点抛射工位做的配套执行端设计，常见于轻载自动化分拣线的小件弹射分流、小型试验台的定角度触发抛投场景，也可经过参数调整适配教学演示教具的动作展示单元。整套机构的核心逻辑是通过曲柄与弧形摆臂的配合，将输入端的连续回转运动，转化为输出端九十度范围内的匀速往复摆动，避免了普通连杆机构在行程端点的速度突变问题，抛射动作的一致性表现更稳定。设计阶段首先敲定的是安装边界，底部输入轴采用标准圆柱轴伸设计，适配常规的通孔安装座，轴径公差取h7配合等级，安装座的中心距预留了足够的调整余量，不需要额外加工定制转接板就能直接匹配市面常见的小型驱动电机输出端。摆臂的弧形轮廓不是单纯的造型设计，而是根据九十度摆动行程的运动轨迹做的包络优化，在摆臂运动全程不会和周边安装架产生干涉，同时弧形臂的截面做了等强度设计，在保证结构刚性的前提下尽可能降低了运动件的自重，减少往复摆动过程中的惯性冲击。铰接位置全部采用销轴加轴套的配合形式，轴套选用自润滑铜材质，长期往复运行不需要频繁加注润滑脂，维护成本更低。输入端的动力传递路径上，特意在曲柄与输入轴的连接位置做了平键周向固定，同时搭配紧定螺钉做轴向锁止，大负载工况下也不会出现相对窜动。输出端的发射触发位做了通用安装接口，可以根据实际使用场景加装推头、夹爪或者抛射载具，不需要对主体结构做二次修改就能适配不同的作业需求。整套机构的运动间隙控制在0.02毫米以内，九十度摆动行程内的速度波动控制在5%以内，完全能满足轻载工况下对动作匀速性的要求。安装时只需要固定底部的两个安装支脚，保证输入轴与驱动源的同轴度，就能直接投入使用，不需要做复杂的现场调试。
