美式货运车辆DOT铝制翻转标识牌结构设计

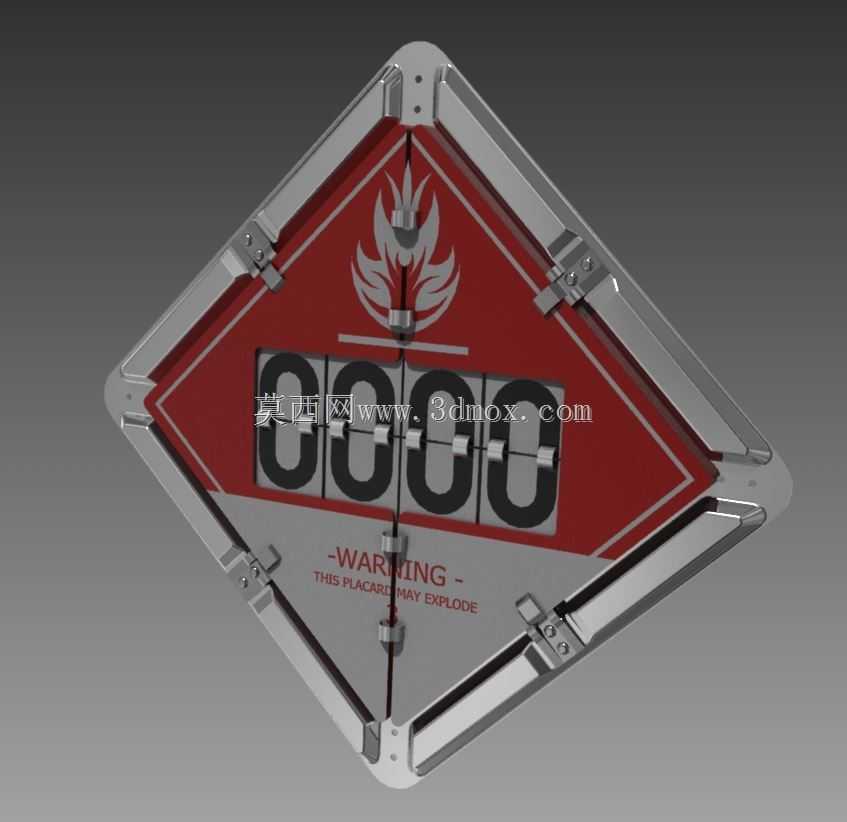

这款铝制翻转标识牌主要应用于北美地区营运卡车、拖挂车辆的车身外侧，是危险品运输场景下强制配置的合规标识部件，日常固定在货厢侧部或尾部的安装基座上，可根据单次运输的危化品类别快速翻换对应标识面板，无需整体拆卸标牌主体，适配干线物流、危化品转运等多种货运场景的合规检查要求。从结构设计来看，整体采用菱形外框构型，边框选用铝合金型材弯折成型，兼顾户外使用的抗腐蚀性能与结构轻量化需求，外框四个边角预留沉头安装孔位，可直接通过螺栓固定在车身预设的安装平面上，安装边界适配多数货运车辆通用的标识安装位尺寸，无需额外改制车身支架。内部翻牌组件采用分段式数字拨轮结构，每段拨轮可独立转动切换数字，配合固定印刷的警示标识区域，可组合出不同危化品对应的UN编号，拨轮与转轴之间采用间隙配合设计，转动时无卡滞，同时自带阻尼定位结构，避免车辆行驶过程中因震动导致数字错位。标识面板基底采用红色耐候涂层印刷，表面的警示符号与文字采用耐磨油墨印制，可长期承受户外日晒、雨水冲刷以及高压水枪冲洗，不会出现掉色、脱落问题。外框与翻牌组件的连接采用隐藏式转轴设计，转轴两端嵌入边框的预留卡槽内，装配时无需额外紧固件，后期维护更换拨轮时可直接撬开边框压条取出组件，维修效率较高。设计过程中重点考虑了道路使用的实际工况，外框边缘做了圆弧倒角处理，避免车辆行驶过程中边角风阻过大产生啸叫，同时也防止人员装卸货时被尖锐边角划伤。整体结构无易损塑料件，所有受力部件均采用金属材质，可适应-40℃到60℃的户外工作环境，在北方严寒地区与南方高温高湿地区都能稳定使用。拨轮的数字字体采用交通标识专用的粗体无衬线字体，在20米距离外即可清晰辨识数字内容，满足道路监管的可视距离要求。
