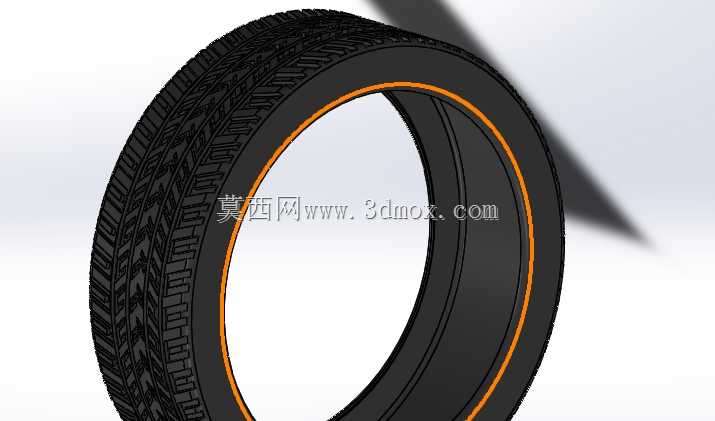

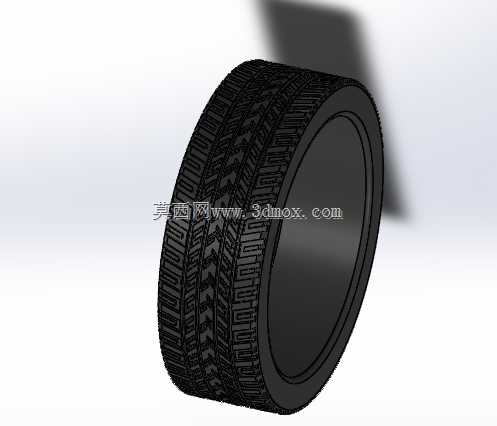

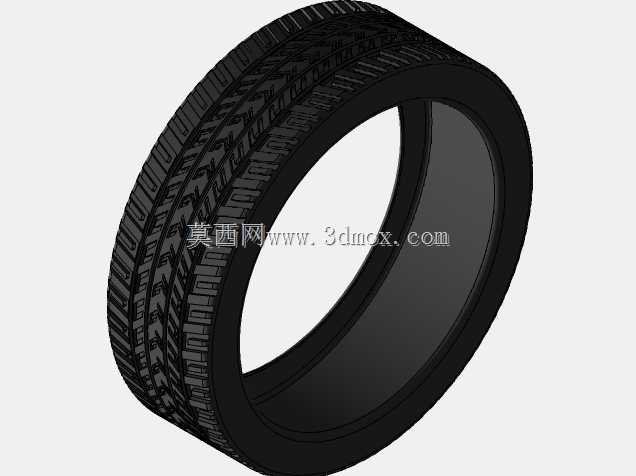

乘用车子午线轮胎胎面花纹结构三维数模

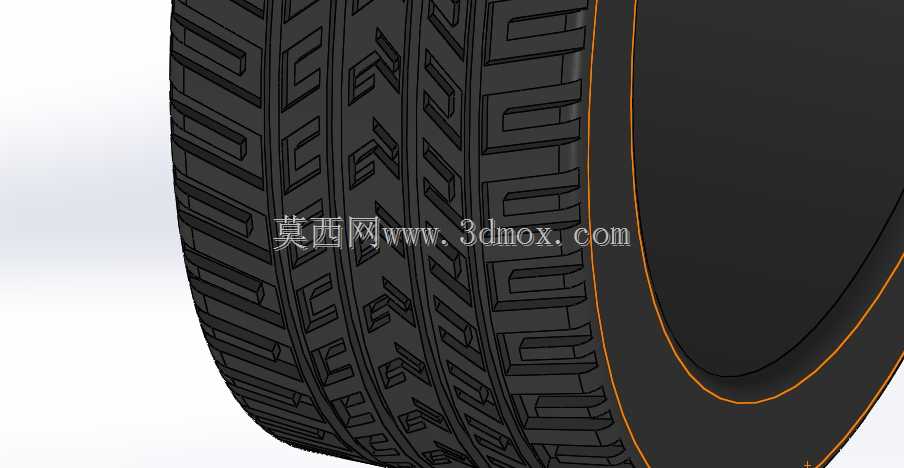

该三维数模还原了乘用车子午线轮胎的胎体与胎面花纹完整结构，可直接用于整车总布置阶段的行走系统匹配校核，也能为轮胎生产环节的模具设计提供结构参考。在整车开发流程中，轮胎作为直接与路面接触的核心部件，其外形轮廓直接决定了轮拱空间的预留边界，建模时严格参照常规家用乘用车16寸轮辋适配轮胎的尺寸规范，胎侧高度、胎面宽度、胎圈与轮辋的配合止口尺寸均符合行业通用装配公差要求，可直接导入整车装配环境完成轮边运动间隙校核，避免转向、跳动过程中轮胎与轮拱内衬、悬架摆臂发生运动干涉。胎面花纹采用多节距不对称排布设计，靠胎肩位置的块状花纹带有横向排水槽切角，中部连续的纵向花纹沟兼顾直线行驶的导向稳定性与雨天排水效率，花纹沟的深度、侧壁拔模角度均参考量产硫化模具的加工要求设置，避免出现无法脱模的负角结构，胎侧与胎圈衔接位置的圆弧过渡完全贴合橡胶硫化成型的工艺特性，不会出现应力集中的锐边结构。从实际使用场景来看，该结构适配城市铺装路面行驶需求，胎肩位置的细密钢片刻痕可以降低制动时的胎面形变，提升干湿地抓地性能，中部连续筋条能够减少高速行驶时的花纹蠕动，降低滚动阻力。建模过程中对胎体内部的帘布层贴合轮廓做了简化示意，保留了胎圈位置的钢丝圈安装位结构，可用于后续轮胎刚度仿真、接地压力分布分析的基础模型，也能作为汽车维修教学、零部件展示的可视化素材，胎侧的装饰线、安装对位标记等细节结构均做了还原，完全匹配量产轮胎的外观特征，在做整车渲染、虚拟评审时可以直接调用，无需额外调整外观细节。
