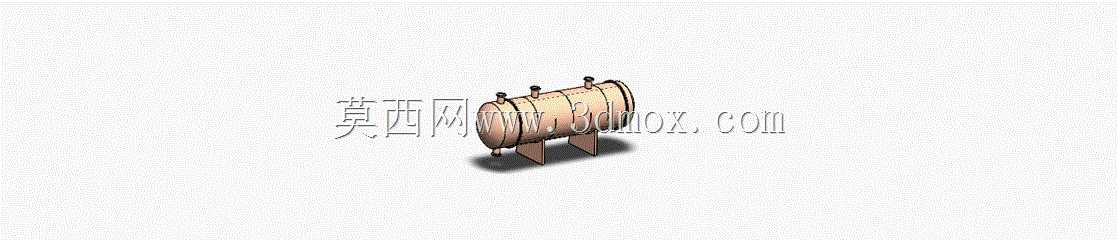

卧式管壳式水热交换换热设备结构

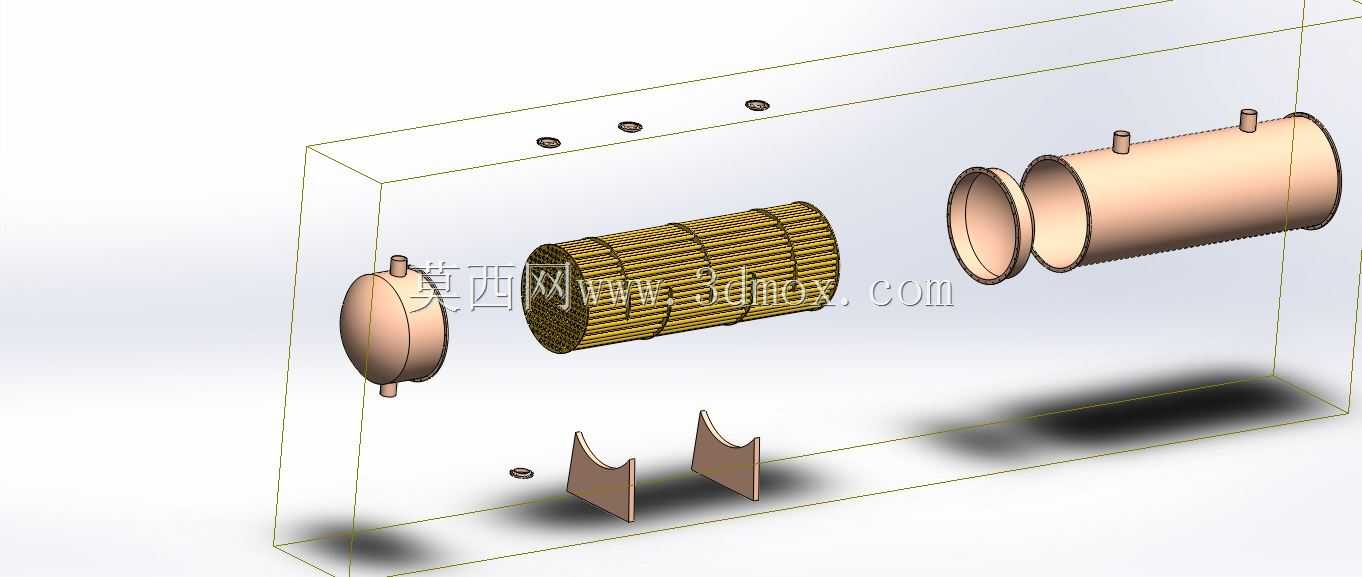

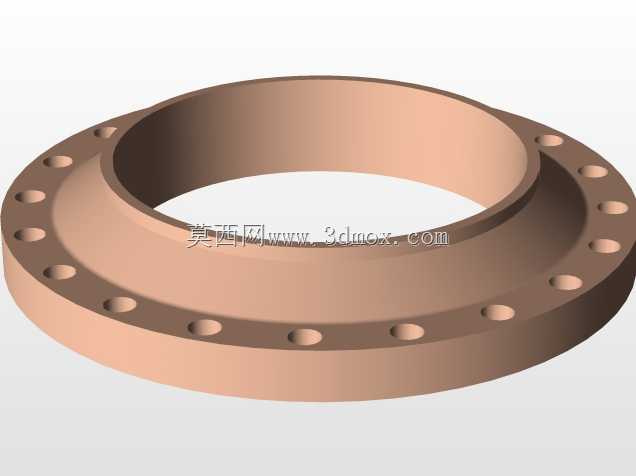

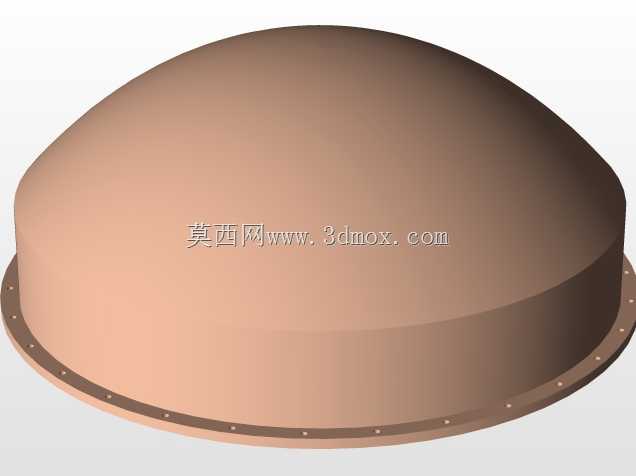

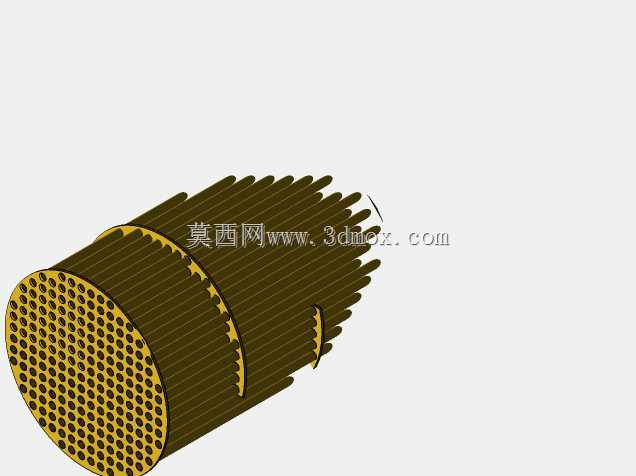

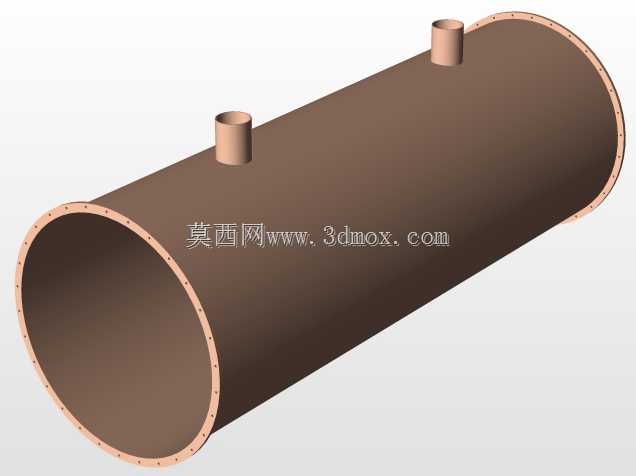

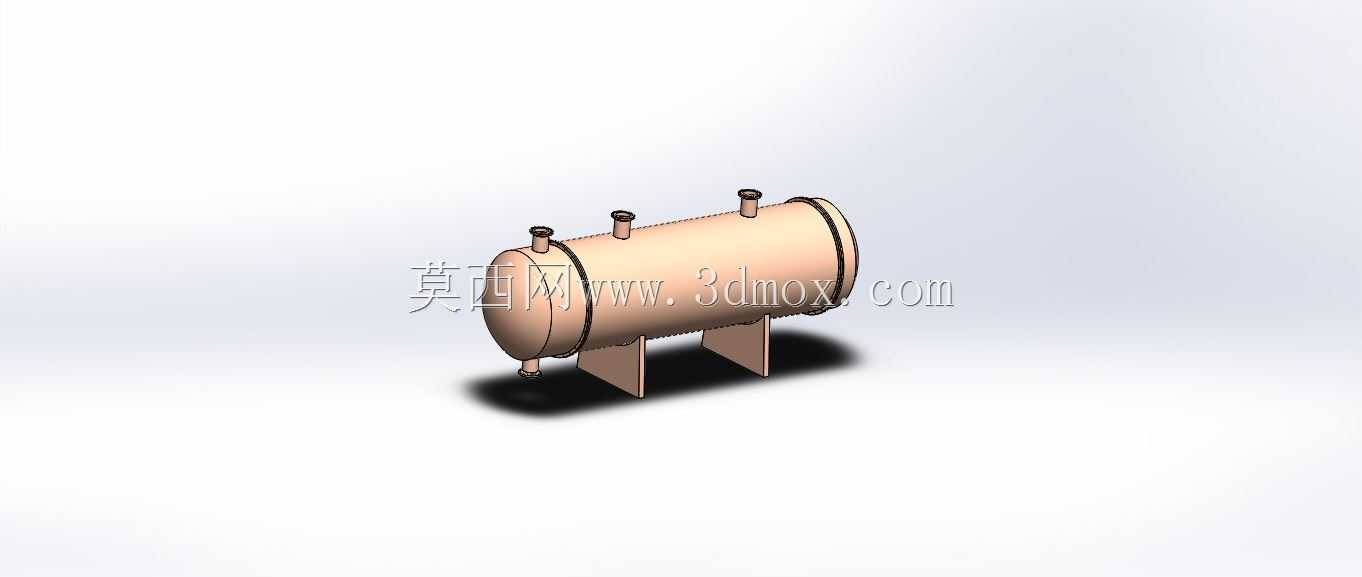

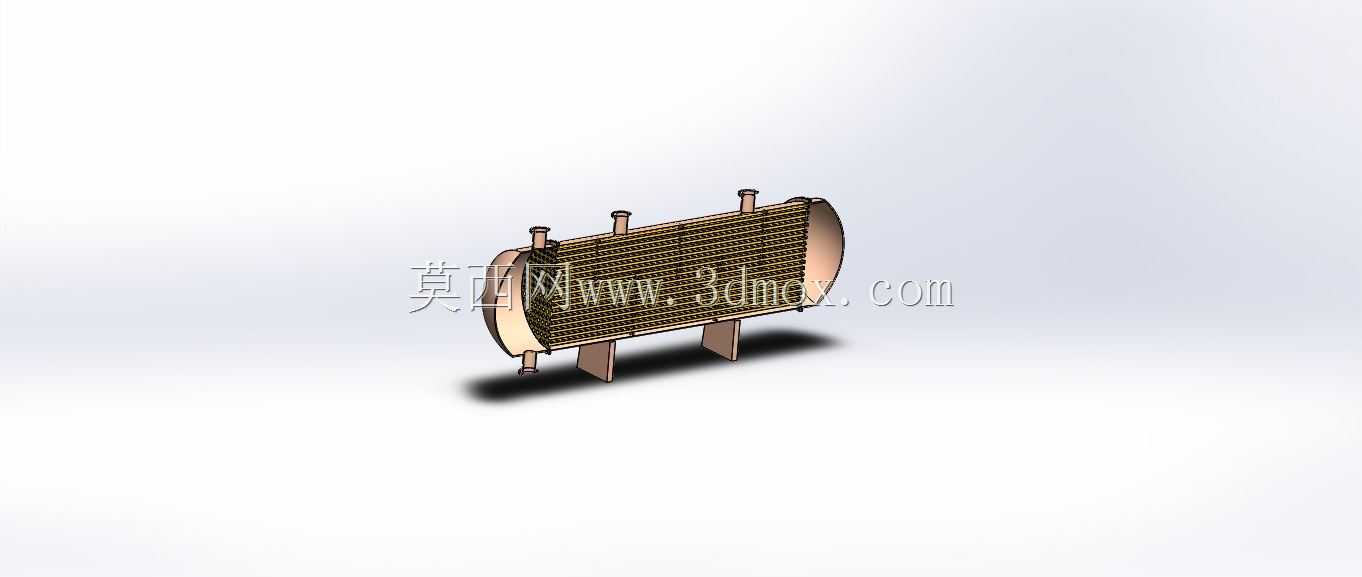

在化工生产、集中供热、暖通空调、工业冷却循环系统里，这类卧式管壳结构的换热设备是核心的热量传递单元，日常工况下承担两种不同温度流体之间的热量传递任务，既可以把工艺介质冷却到设定温度，也能把待加热流体升温到工艺要求的参数，不需要额外的混合接触，通过管壁完成热量传导，避免两种介质发生掺混。从结构设计逻辑来看，卧式布置的形式更适配多数厂房的层高限制，底部的两个鞍式支座直接承载筒体全重，安装时需要注意支座的固定端与滑动端区分，避免热胀冷缩产生的应力拉扯筒体焊缝，筒体上分布的多个管嘴分别对应热媒进口、热媒出口、冷媒进口、冷媒出口，还有预留的排气、排液接口，位置排布充分考虑了现场管道走线的操作空间，不会出现阀门安装后互相干涉的问题。建模过程中优先确定筒体的公称直径与长度比例，这个比例直接影响换热面积与流体在壳程的流速，流速过高会加大管壁冲蚀风险，流速过低则容易在壳程沉积杂质，降低传热效率，两端的管板与筒体采用焊接连接，换热管与管板的连接位置做了结构简化，方便后续做工程图时拆分出零件图，封头采用标准椭圆形封头，承压能力比平封头更优，同等壁厚下可以承受更高的工作压力。安装边界上，设备的重心落在两个鞍座的支撑区间内，吊装时的吊点位置设置在筒体上部的管嘴附近，避免吊装过程中筒体发生变形，设备周边需要预留足够的抽芯空间，方便后期检修时抽出管束清理结垢，不需要整体拆卸设备连接管道。日常运行中，壳程与管程的流体采用逆流布置，能获得更高的对数平均温差，提升整体传热效率，筒体上的支座高度经过核算，保证底部排液口距离地面有足够的操作空间，方便安装排液阀门与收集管路，上部的排气口可以在设备投用初期排尽腔体内的空气，避免气阻影响流体流通，所有接口的法兰密封面形式统一，方便现场配对法兰的选型采购，减少安装时的配件匹配工作量。
