制糖用卧式冷凝水闪蒸罐体结构

该设备为制糖生产工段配套的冷凝水闪蒸装置，采用卧式圆筒形承压壳体结构，主要布置在制糖车间蒸发煮糖工序的冷凝水回收管网上，用于将高温高压冷凝水进行降压闪蒸，回收二次蒸汽用于工段预热或其他用热单元，降低生产过程的热能损耗，同时分离冷凝水中夹带的不凝性气体，提升后续冷凝水输送与回用的稳定性。

壳体采用标准椭圆形封头焊接成型，底部设置三组鞍式支座作为安装支撑，支座高度根据车间冷凝水管网的敷设标高确定，安装时需保证罐体轴向水平度偏差不超过1/1000，避免内部布水不均影响闪蒸效率。罐体顶部沿轴向依次布置二次蒸汽出口、冷凝水入口、排气口与仪表接口，其中冷凝水入口设置内伸布液管，管段开设多排径向布水孔，将进入罐体的高温冷凝水均匀分散至罐内闪蒸空间，避免进水直接冲击罐壁造成局部冲蚀。

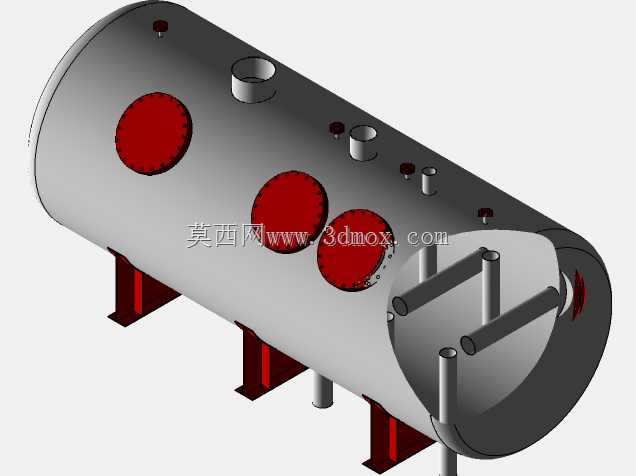

罐体侧面沿轴向布置三个大口径人孔，人孔采用凸缘法兰结构配红色快开盲板，日常运维时可通过人孔进入罐内检查布液管磨损、罐壁结垢情况，清理内部沉积的糖垢与杂质，人孔位置对应罐内的布液、汽液分离区域，无需额外搭设作业平台即可完成常规检修操作。罐体端部封头处设置多组内伸接管，分别用于液位检测、压力监测、排污与冷凝水排出，排污口设置在罐体底部最低位置，可定期排出罐内沉积的杂质与残留积液，避免罐体底部出现沉积腐蚀。

设计时充分考虑制糖生产的工况特性，罐内汽液分离空间的容积按照冷凝水最大流量下的闪蒸蒸汽流速不超过1.5m/s核算，避免蒸汽流速过高夹带液滴进入后续用汽设备；壳体壁厚按照设计工作压力下的承压要求计算，同时预留足够的腐蚀裕量，适配制糖工段冷凝水带弱酸性、含微量糖分的介质特性。安装时需注意罐体与外部管线的连接采用柔性补偿结构，避免管线热胀冷缩产生的应力传递到罐体接管处造成焊缝开裂，鞍式支座的一端采用滑动支座结构，适配设备启停过程中的热胀冷缩位移，防止支座与基础连接处产生额外应力。
